电子电路设计与仿真工具

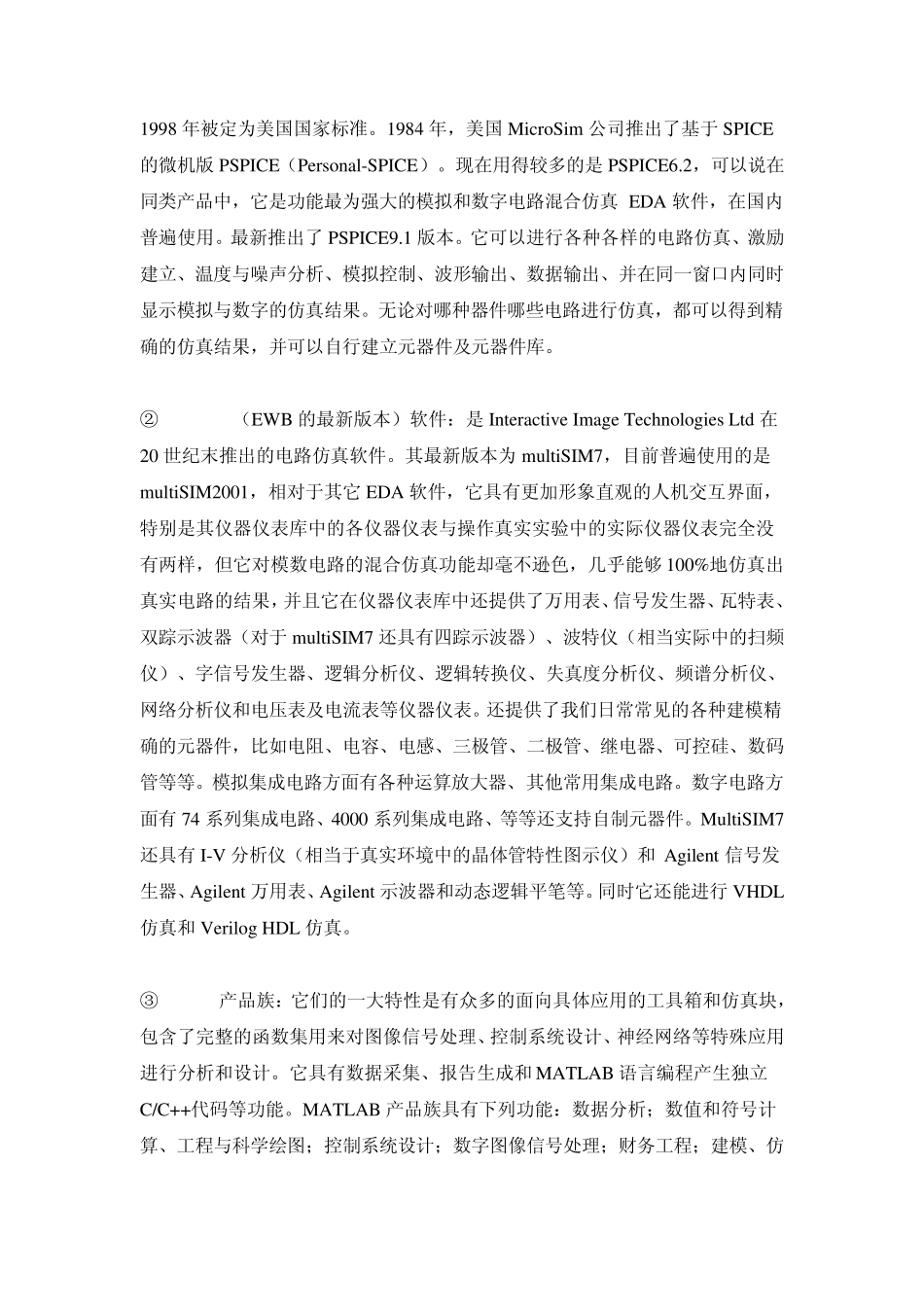

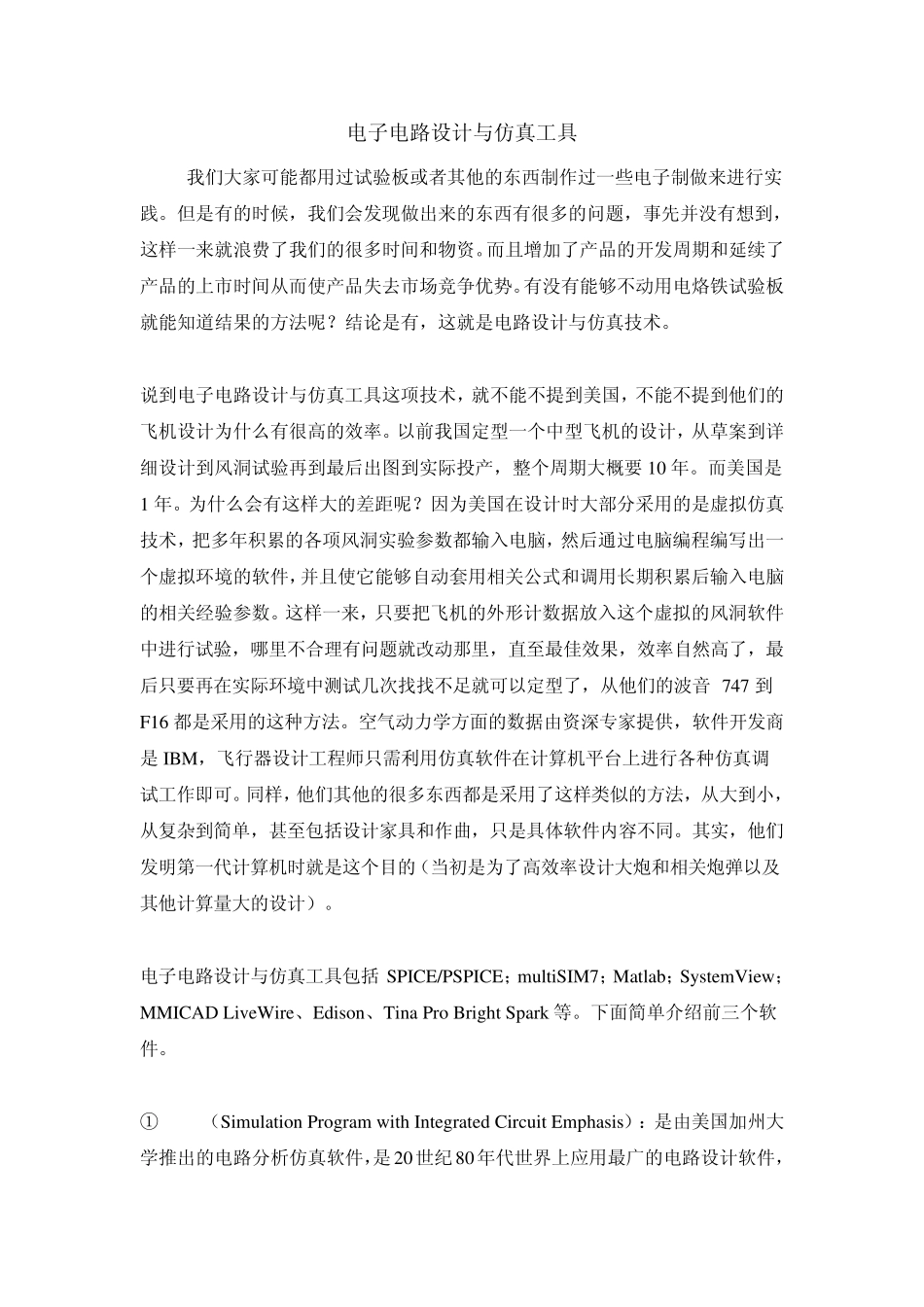

电子电路设计与仿真工具 我们大家可能都用过试验板或者其他的东西制作过一些电子制做来进行实践。但是有的时候，我们会发现做出来的东西有很多的问题，事先并没有想到，这样一来就浪费了我们的很多时间和物资。而且增加了产品的开发周期和延续了产品的上市时间从而使产品失去市场竞争优势。有没有能够不动用电烙铁试验板就能知道结果的方法呢？结论是有，这就是电路设计与仿真技术。 说到电子电路设计与仿真工具这项技术，就不能不提到美国，不能不提到他们的飞机设计为什么有很高的效率。以前我国定型一个中型飞机的设计，从草案到详细设计到风洞试验再到最后出图到实际投产，整个周期大概要10 年。而美国是1 年。为什么会有这样大的差距呢？因为美国在设计时大部分采用的是虚拟仿真技术，把多年积累的各项风洞实验参数都输入电脑，然后通过电脑编程编写出一个虚拟环境的软件，并且使它能够自动套用相关公式和调用长期积累后输入电脑的相关经验参数。这样一来，只要把飞机的外形计数据放入这个虚拟的风洞软件中进行试验，哪里不合理有问题就改动那里，直至最佳效果，效率自然高了，最后只要再在实际环境中测试几次找找不足就可以定型了，从他们的波音747 到F16 都是采用的这种方法。空气动力学方面的数据由资深专家提供，软件开发商是 IBM，飞行器设计工程师只需利用仿真软件在计算机平台上进行各种仿真调试工作即可。同样，他们其他的很多东西都是采用了这样类似的方法，从大到小，从复杂到简单，甚至包括设计家具和作曲，只是具体软件内容不同。其实，他们发明第一代计算机时就是这个目的（当初是为了高效率设计大炮和相关炮弹以及其他计算量大的设计）。 电子电路设计与仿真工具包括SPICE/PSPICE；multiSIM7；Matlab；SystemView；MMICAD LiveWire、Edison、Tina Pro Bright Spark 等。下面简单介绍前三个软件。 ①SPICE（Simulation Program with Integrated Circuit Emphasis）：是由美国加州大学推出的电路分析仿真软件，是 20世纪 80年代世界上应用最广的电路设计软件，1998 年被定为美国国家标准。1984 年，美国MicroSim 公司推出了基于SPICE的微机版PSPICE（Personal-SPICE）。现在用得较多的是PSPICE6.2，可以说在同类产品中，它是功能最为强大的模拟和数字电路混合仿真EDA 软件，在国内普遍使用。最新推出了PSPICE9.1 版本。它可以进行各种各样的电路仿真、激励建立、温度与噪声分析、模拟控制、波形输出、...
