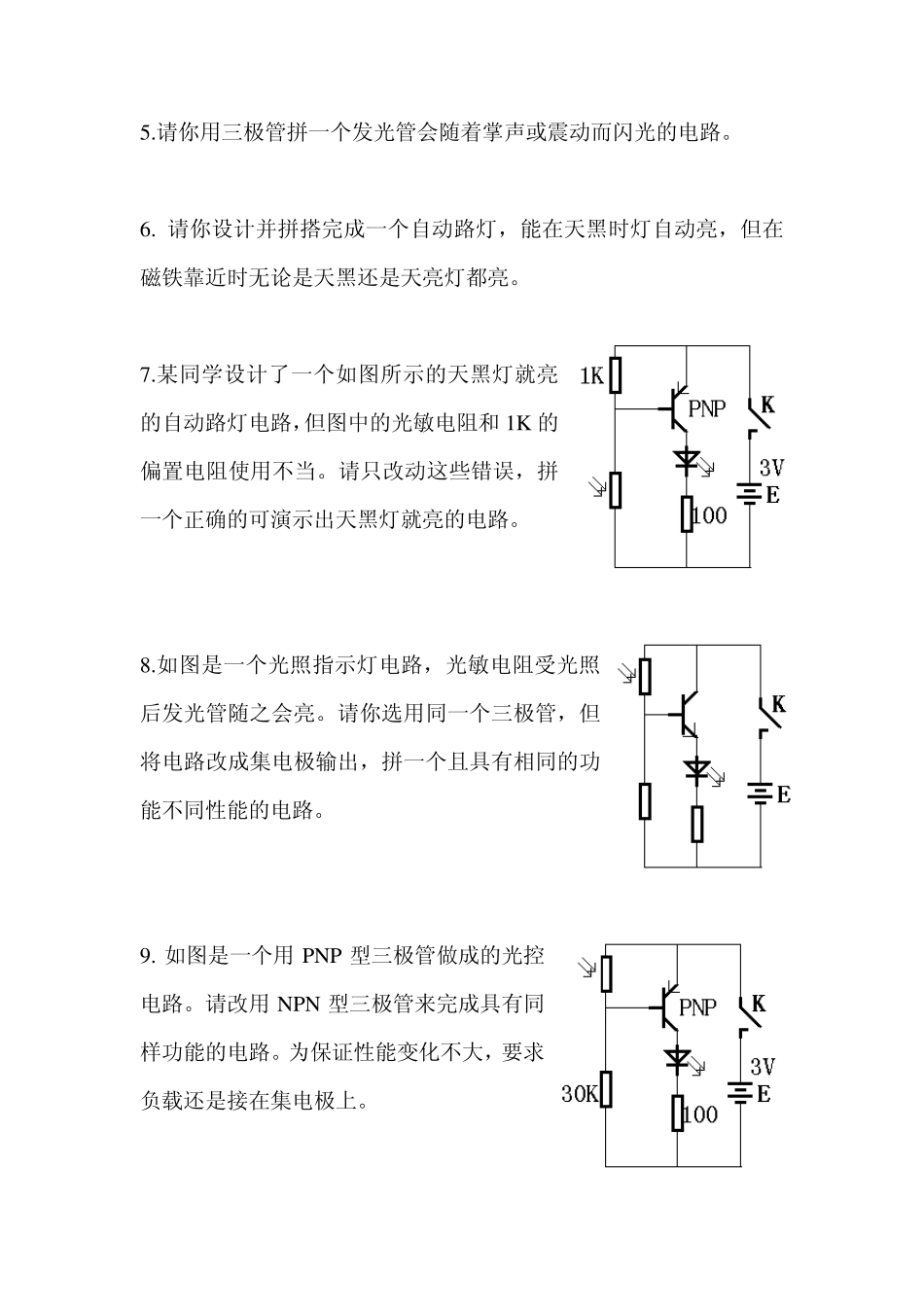

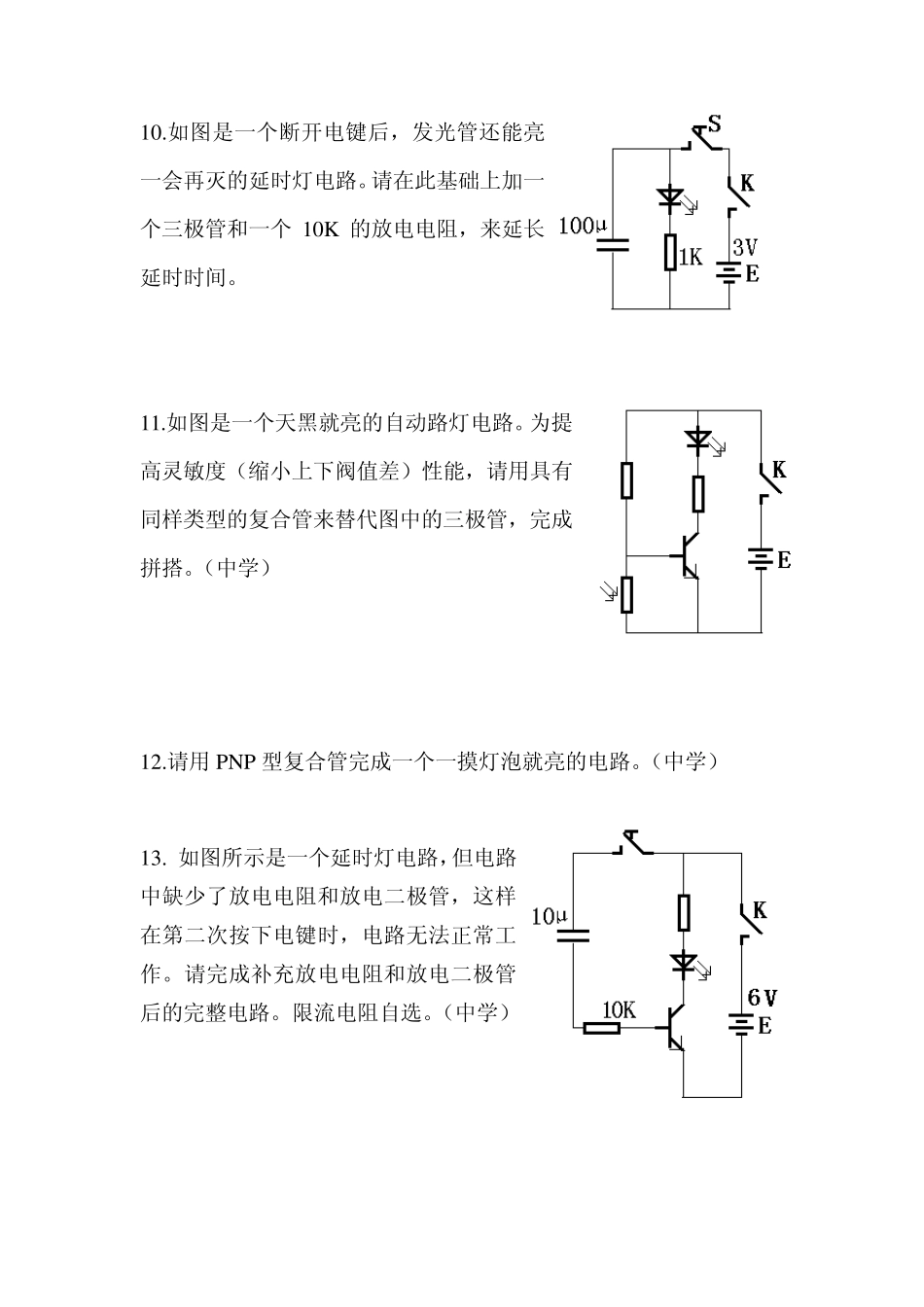

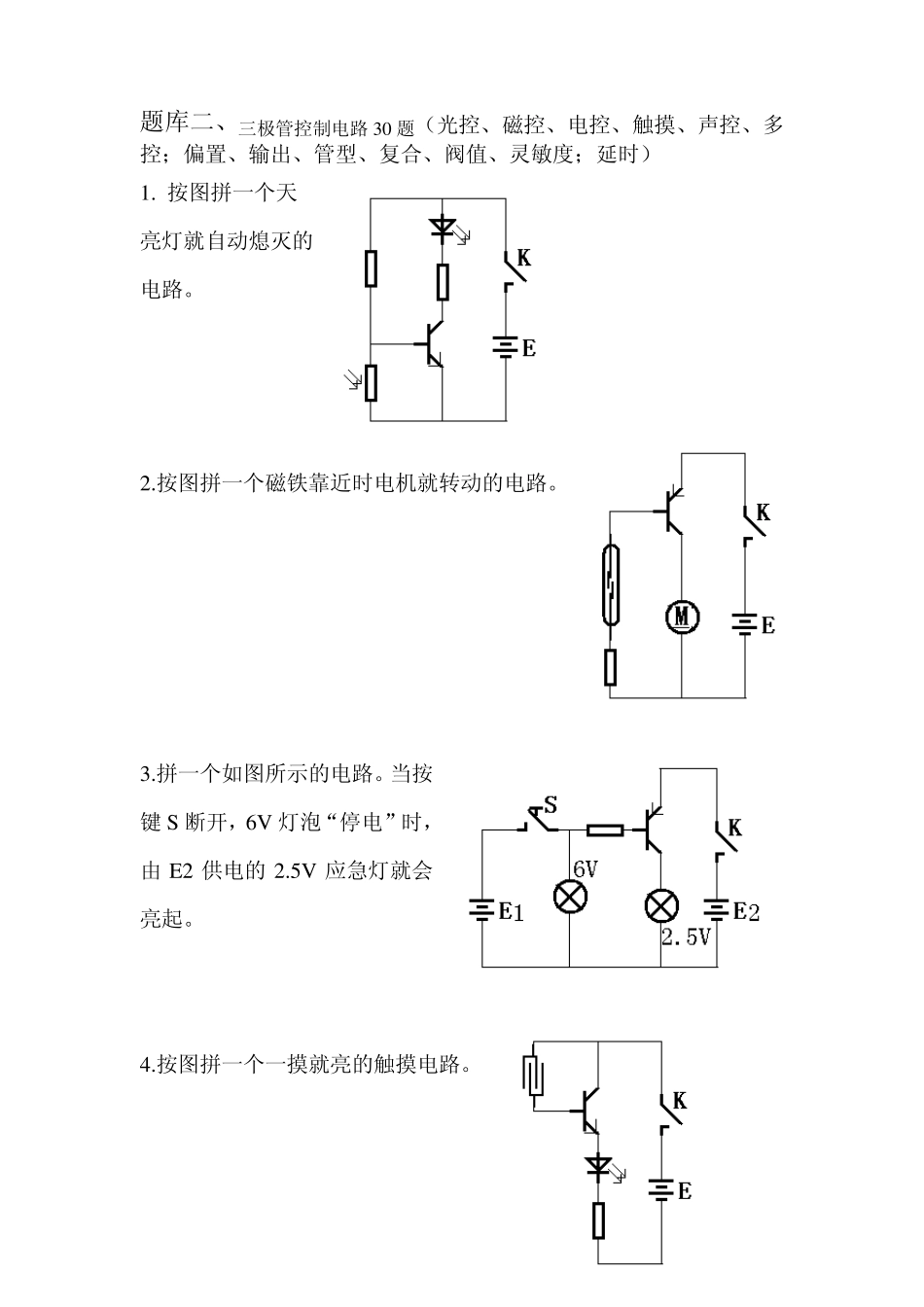

题库二、三极管控制电路30 题(光控、磁控、电控、触摸、声控、多控;偏置、输出、管型、复合、阀值、灵敏度;延时) 1. 按图拼一个天 亮灯就自动熄灭的 电路。 2.按图拼一个磁铁靠近时电机就转动的电路。 3.拼一个如图所示的电路。当按键S 断开,6V 灯泡“停电”时,由 E2 供电的2.5V 应急灯就会亮起。 4.按图拼一个一摸就亮的触摸电路。 5.请你用三极管拼一个发光管会随着掌声或震动而闪光的电路。 6. 请你设计并拼搭完成一个自动路灯,能在天黑时灯自动亮,但在磁铁靠近时无论是天黑还是天亮灯都亮。 7.某同学设计了一个如图所示的天黑灯就亮的自动路灯电路,但图中的光敏电阻和 1K 的偏置电阻使用不当。请只改动这些错误,拼一个正确的可演示出天黑灯就亮的电路。 8.如图是一个光照指示灯电路,光敏电阻受光照后发光管随之会亮。请你选用同一个三极管,但将电路改成集电极输出,拼一个且具有相同的功能不同性能的电路。 9. 如图是一个用PNP 型三极管做成的光控电路。请改用NPN 型三极管来完成具有同样功能的电路。为保证性能变化不大,要求负载还是接在集电极上。 10.如图是一个断开电键后,发光管还能亮一会再灭的延时灯电路。请在此基础上加一个三极管和一个10K 的放电电阻,来延长延时时间。 11.如图是一个天黑就亮的自动路灯电路。为提高灵敏度(缩小上下阀值差)性能,请用具有同样类型的复合管来替代图中的三极管,完成拼搭。(中学) 12.请用 PNP型复合管完成一个一摸灯泡就亮的电路。(中学) 13. 如图所示是一个延时灯电路,但电路中缺少了放电电阻和放电二极管,这样在第二次按下电键时,电路无法正常工作。请完成补充放电电阻和放电二极管后的完整电路。限流电阻自选。(中学) 14.做一个用NPN 型复合管控制灯泡的,天黑就亮的自动路灯电路。 15.做一个用10μ 电容来延时的电路,用PNP 复合管放大来延长时间,被控制的是 6V 的灯泡。(中学) 16.用三极管设计一个防盗报警电路,将导线一碰断,2.5V 的报警灯泡就会亮。 17.用NPN 型复合管设计一个楼道触摸灯电路。要求接通电源后,在光暗的时候触碰触摸板,灯才会发光。 18.设计一个自动电风扇电路。要求:太阳光强时,自动打开风扇;阳光较弱或无光时,风扇自动停止。 19.如图是一个用磁铁来控制电灯的电路,设计要求是磁铁靠近干簧管时灯才亮(正常发光)。请将它拼出来,但如果图中的电路有错误时,应修正后再拼出来。(原图中没错...
