电子秤设计系统方案说明书

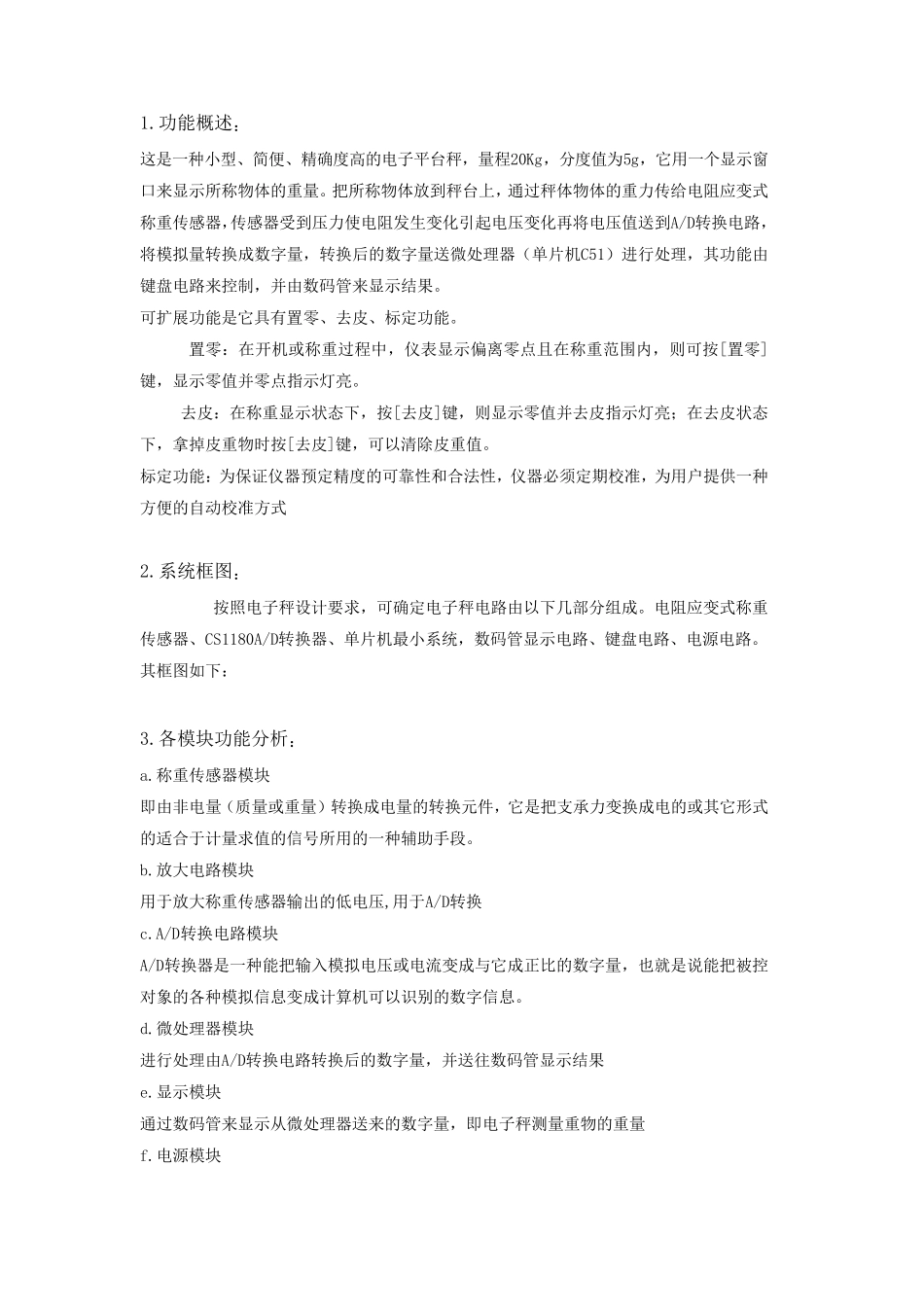

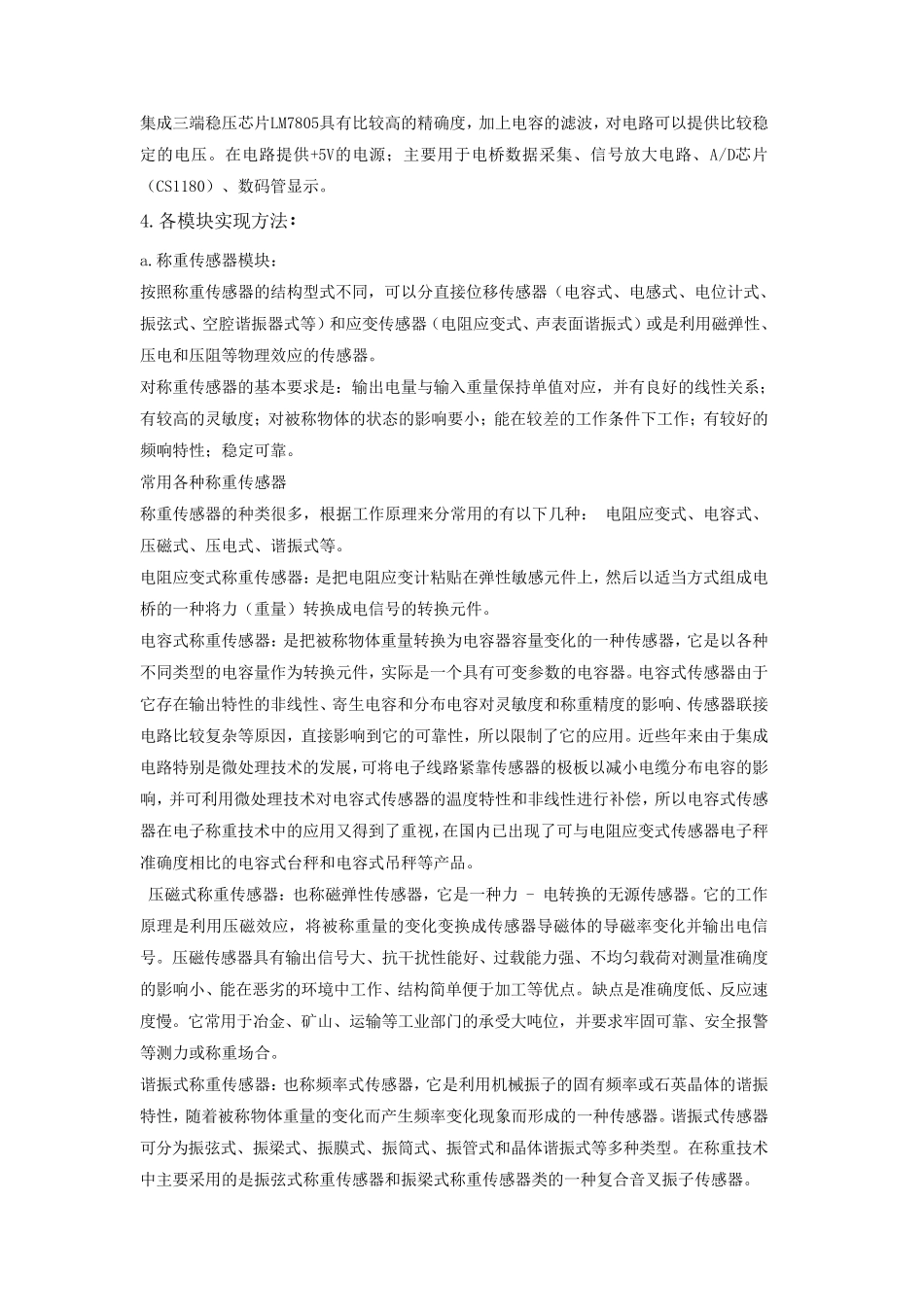

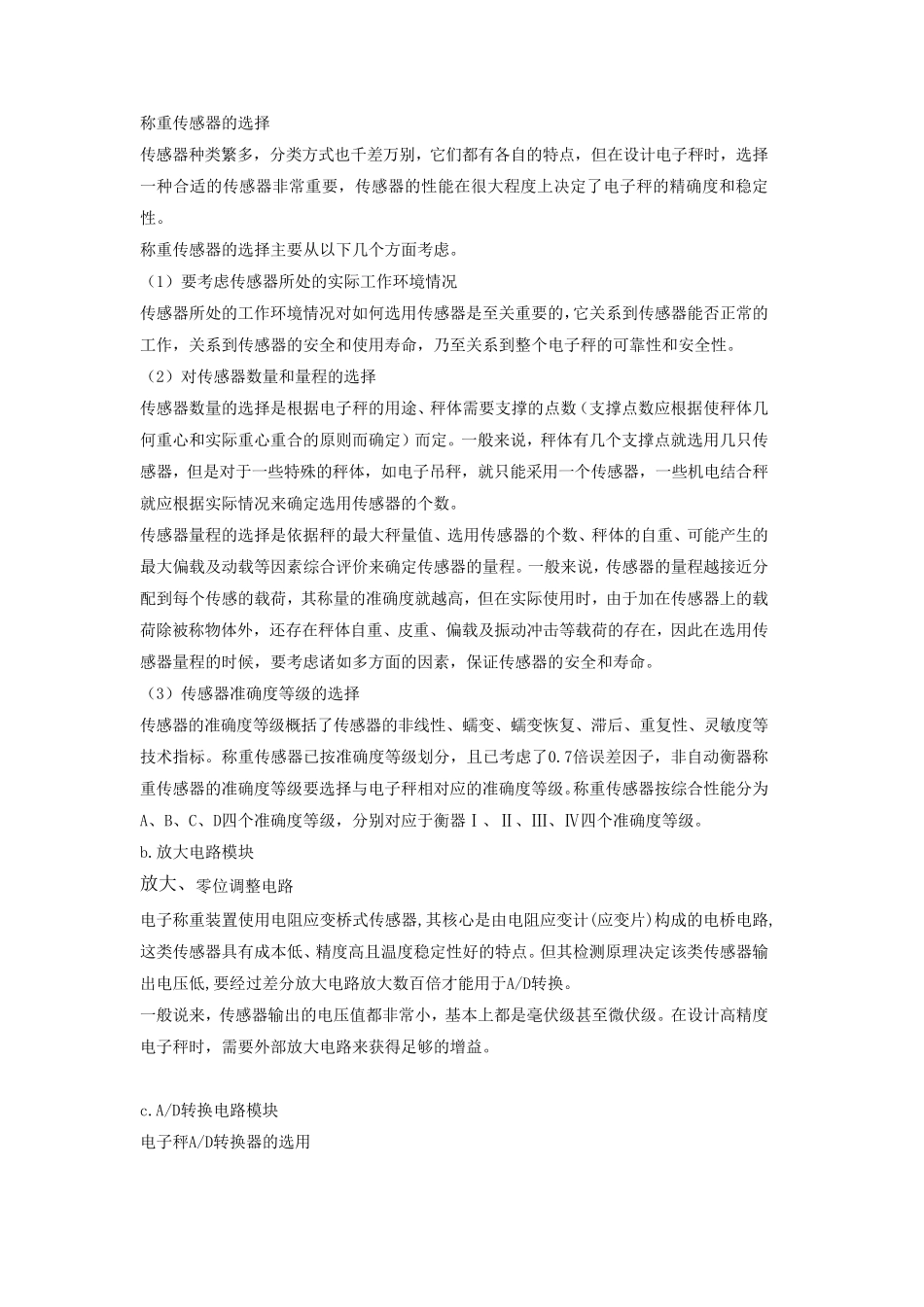

1.功能概述： 这是一种小型、简便、精确度高的电子平台秤，量程20Kg，分度值为5g，它用一个显示窗口来显示所称物体的重量。把所称物体放到秤台上，通过秤体物体的重力传给电阻应变式称重传感器，传感器受到压力使电阻发生变化引起电压变化再将电压值送到A/D转换电路，将模拟量转换成数字量，转换后的数字量送微处理器（单片机C51）进行处理，其功能由键盘电路来控制，并由数码管来显示结果。 可扩展功能是它具有置零、去皮、标定功能。 置零：在开机或称重过程中，仪表显示偏离零点且在称重范围内，则可按[置零]键，显示零值并零点指示灯亮。 去皮：在称重显示状态下，按[去皮]键，则显示零值并去皮指示灯亮；在去皮状态下，拿掉皮重物时按[去皮]键，可以清除皮重值。 标定功能：为保证仪器预定精度的可靠性和合法性，仪器必须定期校准，为用户提供一种方便的自动校准方式 2.系统框 图 ： 按照 电子秤设 计 要 求 ，可确定电子秤电路由以下几 部 分组 成。电阻应变式称重传感器、CS1180A/D转换器、单片机最 小系统，数码管显示电路、键盘电路、电源 电路。 其框 图 如 下： 3.各 模块 功能分析 ： a.称重传感器模块 即 由非 电量（质 量或重量）转换成电量的转换元 件 ，它是把支 承 力变换成电的或其它形 式的适 合于 计 量求 值的信 号 所用的一种辅 助 手 段 。 b.放大 电路模块 用于 放大 称重传感器输 出 的低 电压,用于 A/D转换 c.A/D转换电路模块 A/D转换器是一种能把输 入 模拟电压或电流 变成与 它成正 比 的数字量，也 就 是说 能把被 控对 象 的各 种模拟信 息 变成计 算 机可以识 别 的数字信 息 。 d.微处理器模块 进行处理由A/D转换电路转换后的数字量，并送往 数码管显示结果 e.显示模块 通过数码管来显示从 微处理器送来的数字量，即 电子秤测 量重物的重量 f.电源 模块 集成三端稳压芯片LM7805具有比较高的精确度，加上电容的滤波，对电路可以提供比较稳定的电压。在电路提供+5V的电源；主要用于电桥数据采集、信号放大电路、A/D芯片（CS1180）、数码管显示。 4.各模块实现方法： a.称重传感器模块： 按照称重传感器的结构型式不同，可以分直接位移传感器（电容式、电感式、电位计式、振弦式、空腔谐振器式等）和应变传感器（电阻应变式、声表面谐振式）或是利用磁弹性、压电和压阻等物理效应的传感器。 对称重传感器的基本要求...
