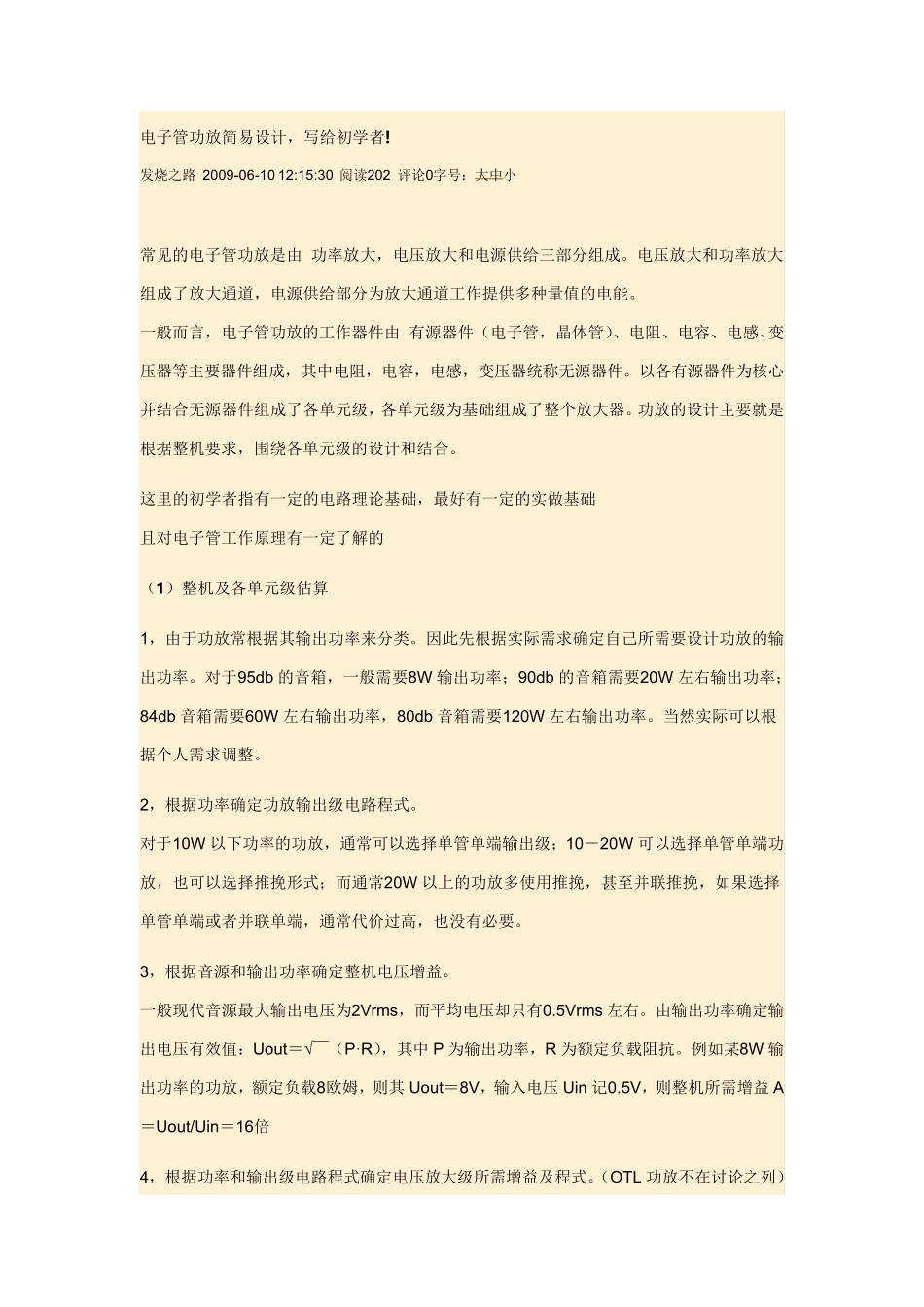

电子管功放简易设计

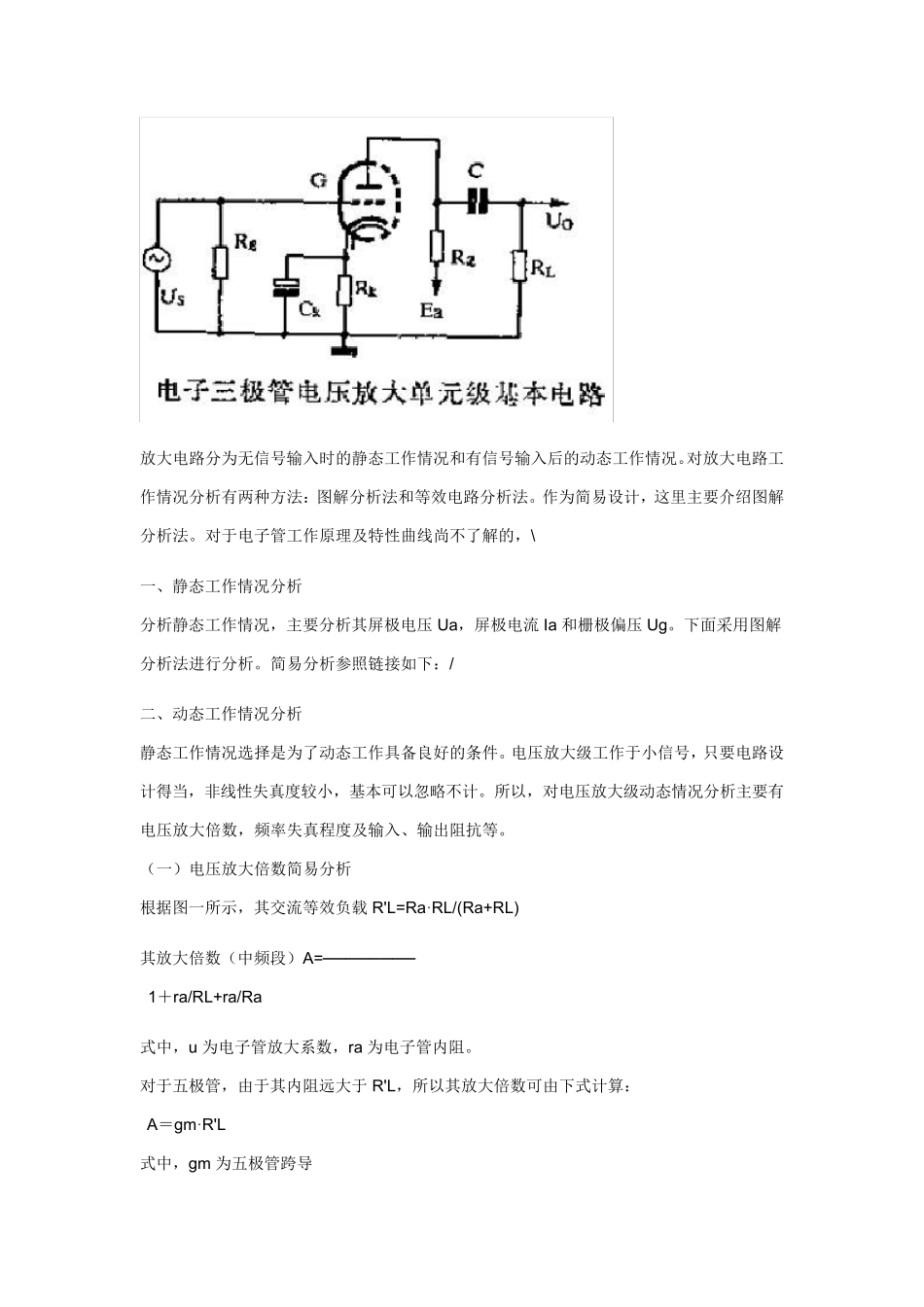

电子管功放简易设计，写给初学者!发烧之路2009-06-10 12:15:30 阅读202 评论0字号：大中小常见的电子管功放是由功率放大，电压放大和电源供给三部分组成。电压放大和功率放大组成了放大通道，电源供给部分为放大通道工作提供多种量值的电能。一般而言，电子管功放的工作器件由有源器件（电子管，晶体管）、电阻、电容、电感、变压器等主要器件组成，其中电阻，电容，电感，变压器统称无源器件。以各有源器件为核心并结合无源器件组成了各单元级，各单元级为基础组成了整个放大器。功放的设计主要就是根据整机要求，围绕各单元级的设计和结合。这里的初学者指有一定的电路理论基础，最好有一定的实做基础且对电子管工作原理有一定了解的（1）整机及各单元级估算1，由于功放常根据其输出功率来分类。因此先根据实际需求确定自己所需要设计功放的输出功率。对于95db 的音箱，一般需要8W 输出功率；90db 的音箱需要20W 左右输出功率；84db 音箱需要60W 左右输出功率，80db 音箱需要120W 左右输出功率。当然实际可以根据个人需求调整。2，根据功率确定功放输出级电路程式。对于10W 以下功率的功放，通常可以选择单管单端输出级；10－20W 可以选择单管单端功放，也可以选择推挽形式；而通常20W 以上的功放多使用推挽，甚至并联推挽，如果选择单管单端或者并联单端，通常代价过高，也没有必要。3，根据音源和输出功率确定整机电压增益。一般现代音源最大输出电压为2Vrms，而平均电压却只有0.5Vrms 左右。由输出功率确定输出电压有效值：Uou t＝√￣（P·R），其中P 为输出功率，R 为额定负载阻抗。例如某8W 输出功率的功放，额定负载8欧姆，则其 Uou t＝8V，输入电压Uin 记0.5V，则整机所需增益 A＝Uou t/Uin＝16倍4，根据功率和输出级电路程式确定电压放大级所需增益及程式。（OTL 功放不在讨论之列）目前常用功率三极管有2A3，300B，811，211，845，805常用功率束射四极管与五极管有6P1，6P14，6P6P，6P3P（807），EL34，FU50，KT88，EL156，813束射四极管和五极管为了取得较小的失真和较低的内阻，往往也接成三极管接法或者超线性接法应用。下面提到的“三极管“也包括这些多极管的三极管接法。通常工作于左特性曲线区域的三极管做单管单端甲类功放时，屏极效率在20%－25%，这里的屏极效率是指输出音频电功率与供给屏极直流电功率的比值。工作于右特性曲线区域的三极管，多极管超线性接法做单管单端甲类功放时，屏极效率在25%...
