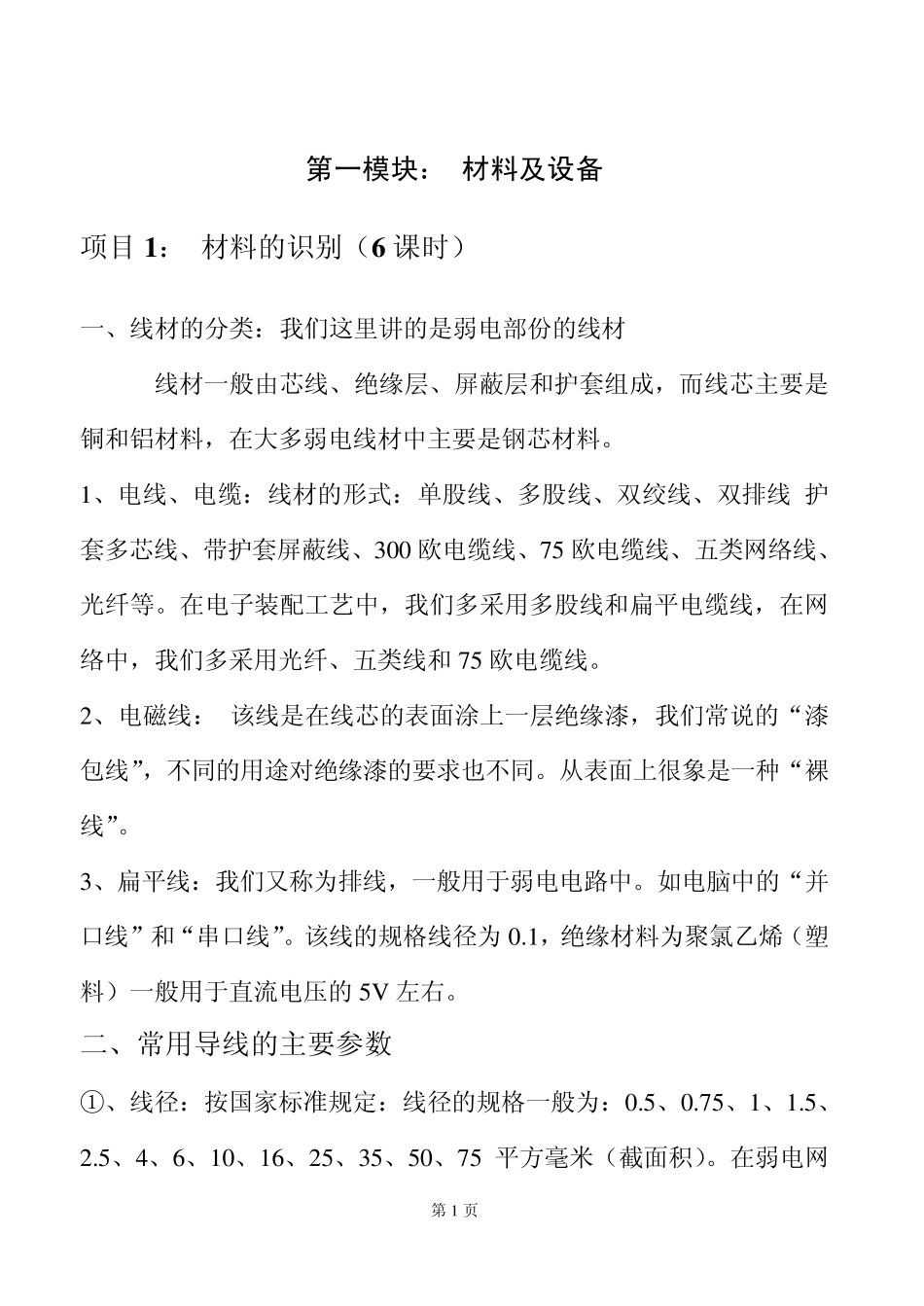

第1 页 第一模块： 材料及设备 项目1 ： 材料的识别（6 课时） 一、线材的分类：我们这里讲的是弱电部份的线材 线材一般由芯线、绝缘层、屏蔽层和护套组成，而线芯主要是铜和铝材料，在大多弱电线材中主要是钢芯材料。 1、电线、电缆：线材的形式：单股线、多股线、双绞线、双排线 护套多芯线、带护套屏蔽线、300 欧电缆线、75 欧电缆线、五类网络线、光纤等。在电子装配工艺中，我们多采用多股线和扁平电缆线，在网络中，我们多采用光纤、五类线和75 欧电缆线。 2、电磁线： 该线是在线芯的表面涂上一层绝缘漆，我们常说的“漆包线”，不同的用途对绝缘漆的要求也不同。从表面上很象是一种“裸线”。 3、扁平线：我们又称为排线，一般用于弱电电路中。如电脑中的“并口线”和“串口线”。该线的规格线径为 0.1，绝缘材料为聚氯乙烯（塑料）一般用于直流电压的5V 左右。 二、常用导线的主要参数 ①、线径：按国家标准规定：线径的规格一般为：0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、75 平方毫米（截面积）。在弱电网 第2 页 络布线中，一般为： 0.32、0.4、0.5、0.6、0.7、0.8、0.9 毫米（线径） 超五类线为：0.5 毫米（线径）。 ②、电线的工作电流：一般实际经验：铜芯线1 个平方毫米可过4 安、铝芯线按3 安进行估算。如要精确计算，按电线生产出厂给出的容许通过电流值表取值。记住：在不同的情况下，过流值要进行校正。以上是常温和工频条件情况下。 ③、电线的额定电压（耐压等级）一般的电线额定电压在500V。主要用于工频电压范围内。特殊的用于高压电缆。 ④电线的型号规定：用途-绝缘材料-导体材料-内护层-派生代码-额定电压----线数×截面积。不同行业的电缆有不同的规定。 如：KVV-50×0.5 RVV-2×2.5 三、绝缘材料： ①、材料分类 1、无机材料：云母、石棉、大理石、瓷器、玻璃、硫磺。 2、有机材料：是胶、树脂、橡胶、棉纱、纸、麻、蚕丝、人造丝。 3、混合材料：塑料、电木、有机玻璃。 在我们常用的材料中，主要以塑料为主。各种材料性能不同其用途也不一样：气体和夜体绝缘材料用于特殊的设备之中。 ②、材料的性能指标 第3 页 1、 绝缘电阻 2、 击穿强度（耐压强度） 3、 机械强度 4、 耐热等级 ③、材料的用途： 一、塑料 1、 聚氯乙烯 2、 聚酰胺（尼龙） 3、 聚四氟乙烯（管材） 4、 甲基丙烯酸甲酯（有机玻璃） 5、 酚醛塑料 二、橡胶（用...
