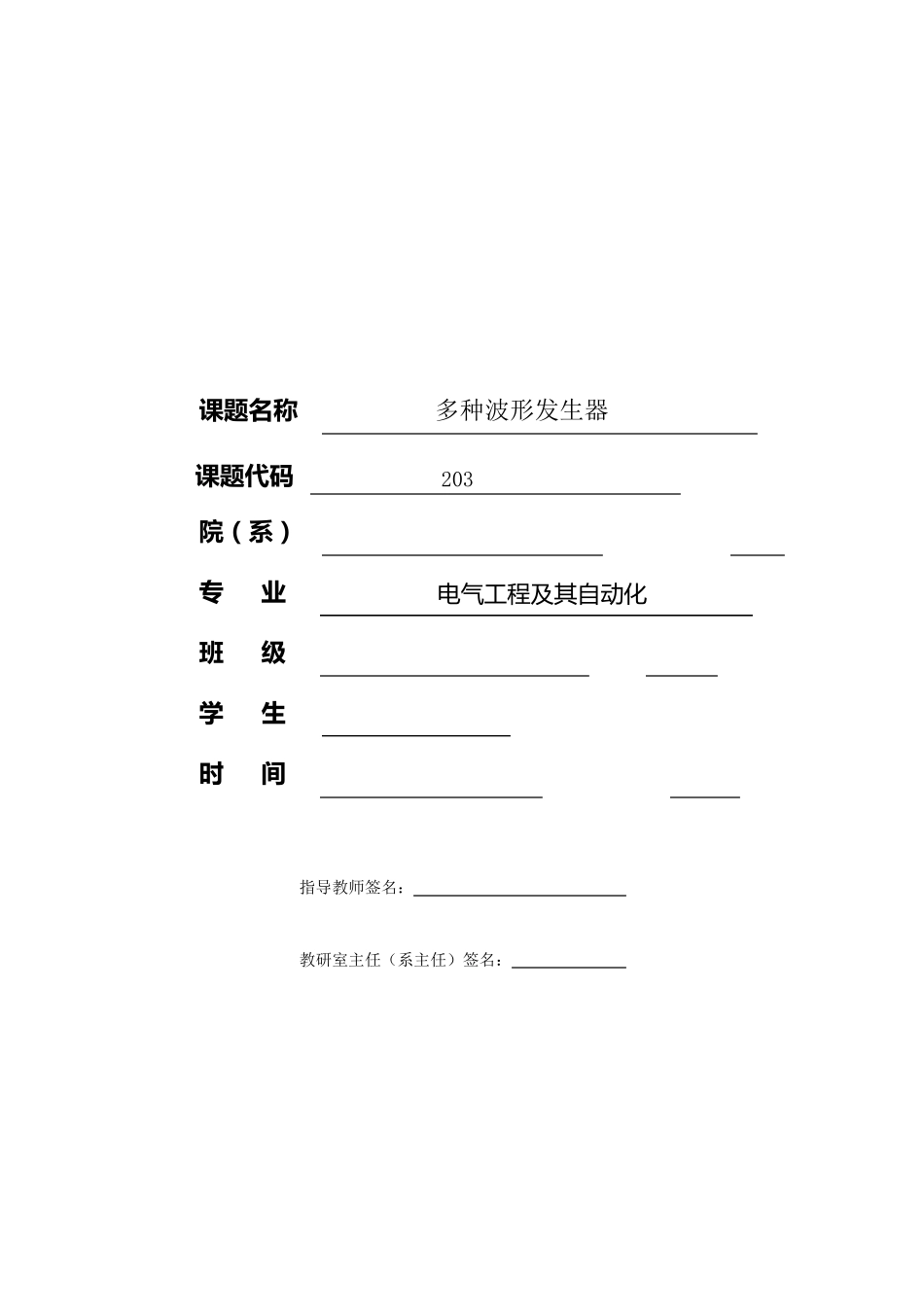

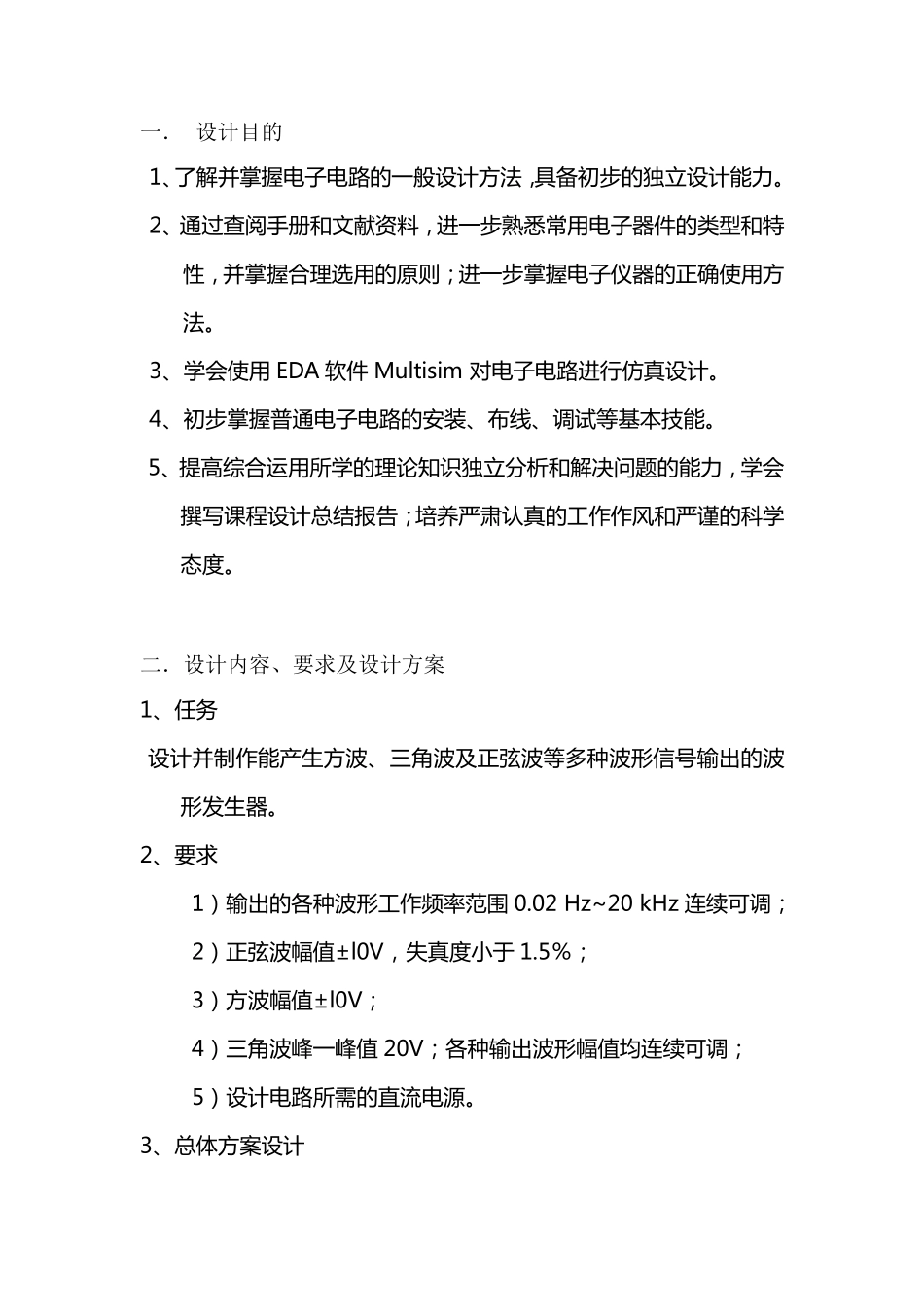

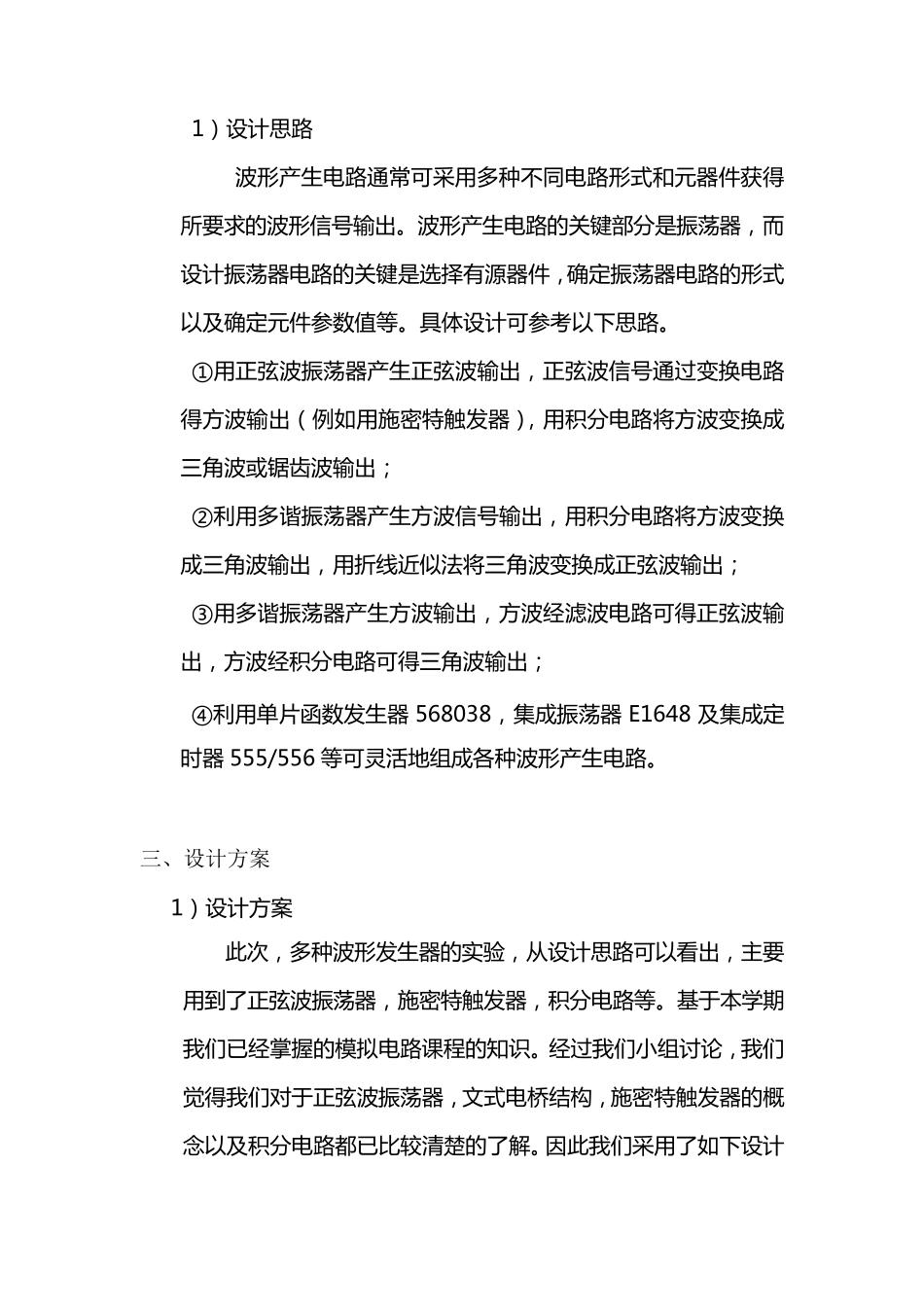

课 题 名 称 多种波形发生器 课 题 代 码 203 院 （ 系 ） 专 业 电 气 工 程 及 其自动化 班 级 学 生 时 间 指导教师签名： 教研室主任（系主任）签名： 一． 设计目的 1、了解并掌握电子电路的一般设计方法，具备初步的独立设计能力。 2、通过查阅手册和文献资料，进一步熟悉常用电子器件的类型和特性，并掌握合理选用的原则；进一步掌握电子仪器的正确使用方法。 3、学会使用 EDA 软件 Multisim 对电子电路进行仿真设计。 4、初步掌握普通电子电路的安装、布线、调试等基本技能。 5、提高综合运用所学的理论知识独立分析和解决问题的能力，学会撰写课程设计总结报告；培养严肃认真的工作作风和严谨的科学态度。 二．设计内容、要求及设计方案 1、任务 设计并制作能产生方波、三角波及正弦波等多种波形信号输出的波形发生器。 2、要求 1） 输出的各 种波形工作频 率 范 围 0.02 Hz~20 kHz 连 续 可 调； 2） 正弦波幅 值 ±l0V，失 真度小 于 1.5％ ； 3） 方波幅 值 ±l0V； 4） 三角波峰 一峰 值 20V；各 种输出波形幅 值 均 连 续 可 调； 5） 设计电路所需 的直 流 电源 。 3、总体 方案 设计 1） 设 计 思 路 波 形 产 生 电 路 通 常 可 采 用 多 种 不 同 电 路 形 式 和 元 器 件 获 得所 要 求 的 波 形 信 号 输 出 。 波 形 产 生 电 路 的 关 键 部 分 是 振 荡 器 ， 而设 计 振 荡 器 电 路 的 关 键 是 选 择 有 源 器 件 ， 确 定 振 荡 器 电 路 的 形 式以 及 确 定 元 件 参 数 值 等 。 具 体 设 计 可 参 考 以 下 思 路 。 ①用 正弦波 振 荡 器 产 生 正弦波 输 出 ， 正弦波 信 号 通 过变换电 路得 方波 输 出 （例如用 施密特触发器 ）， 用 积分 电 路 将方波 变换成三角波 或锯齿波 输 出 ； ②利用 多 谐振 荡 器 产 生 方波 信 号 输 出 ， 用 积分 电 路 将方波 变换成三角波 输 出 ， 用 折线近似法将三角波 变换成正弦波 输 出 ； ③用 多 谐振 荡 器 产 生 方波 输 出 ， 方波 经滤波 电 路 可 得 正弦波 输出 ， 方波 经积分 电 路 可 得 三角波 输 出 ； ④利用 单片函数 发生 器 568038， ...
