临时脚手架方案

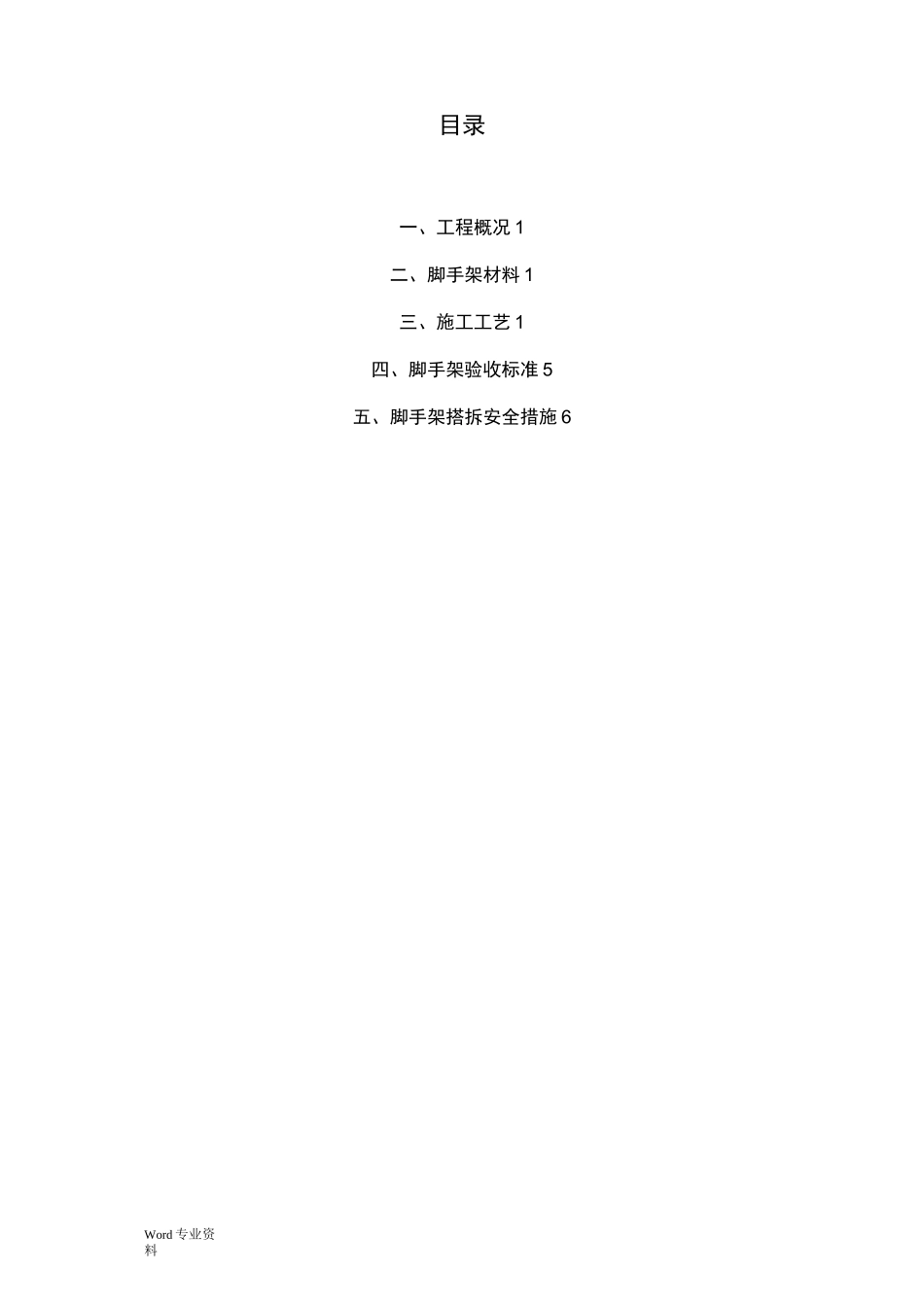

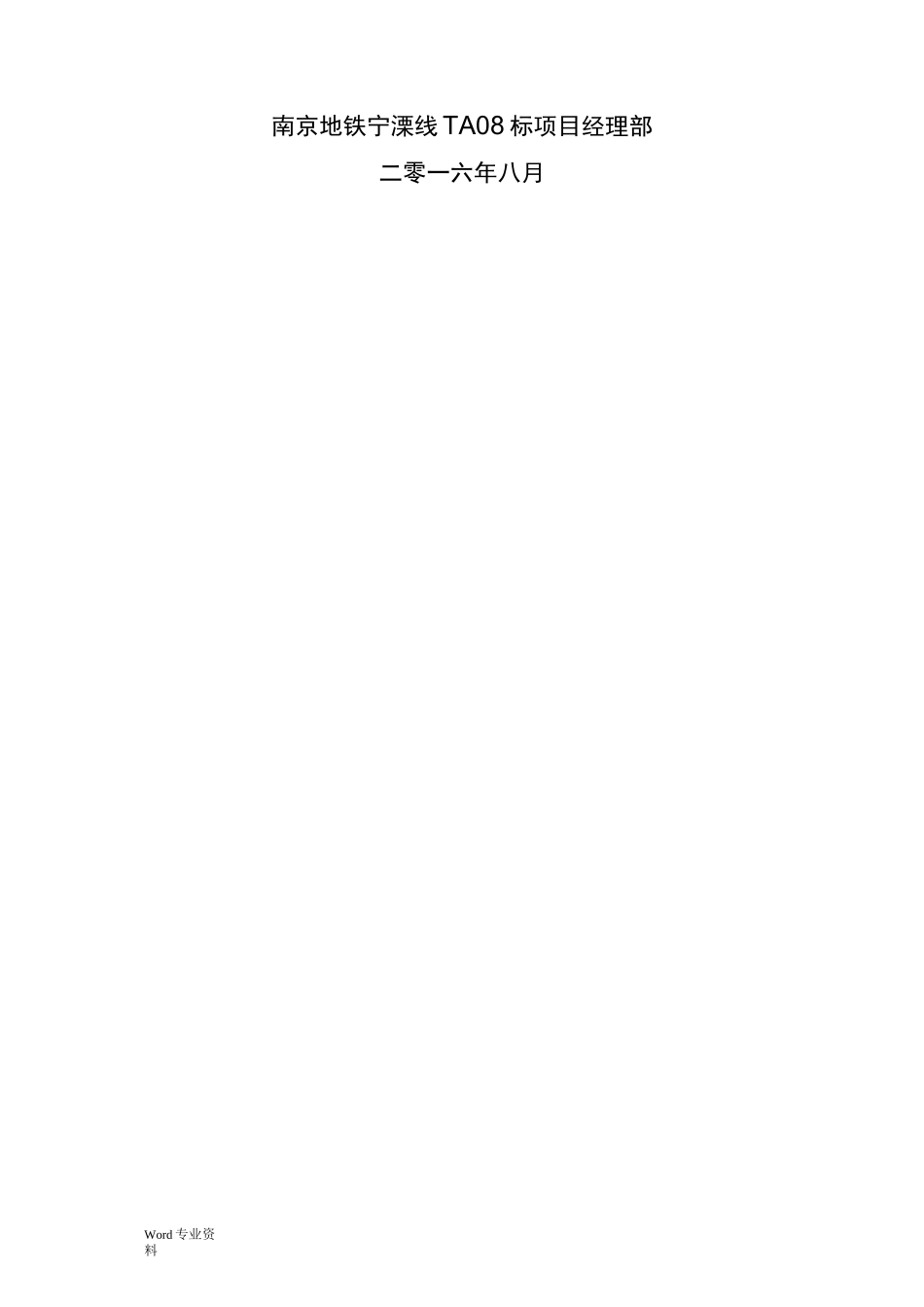

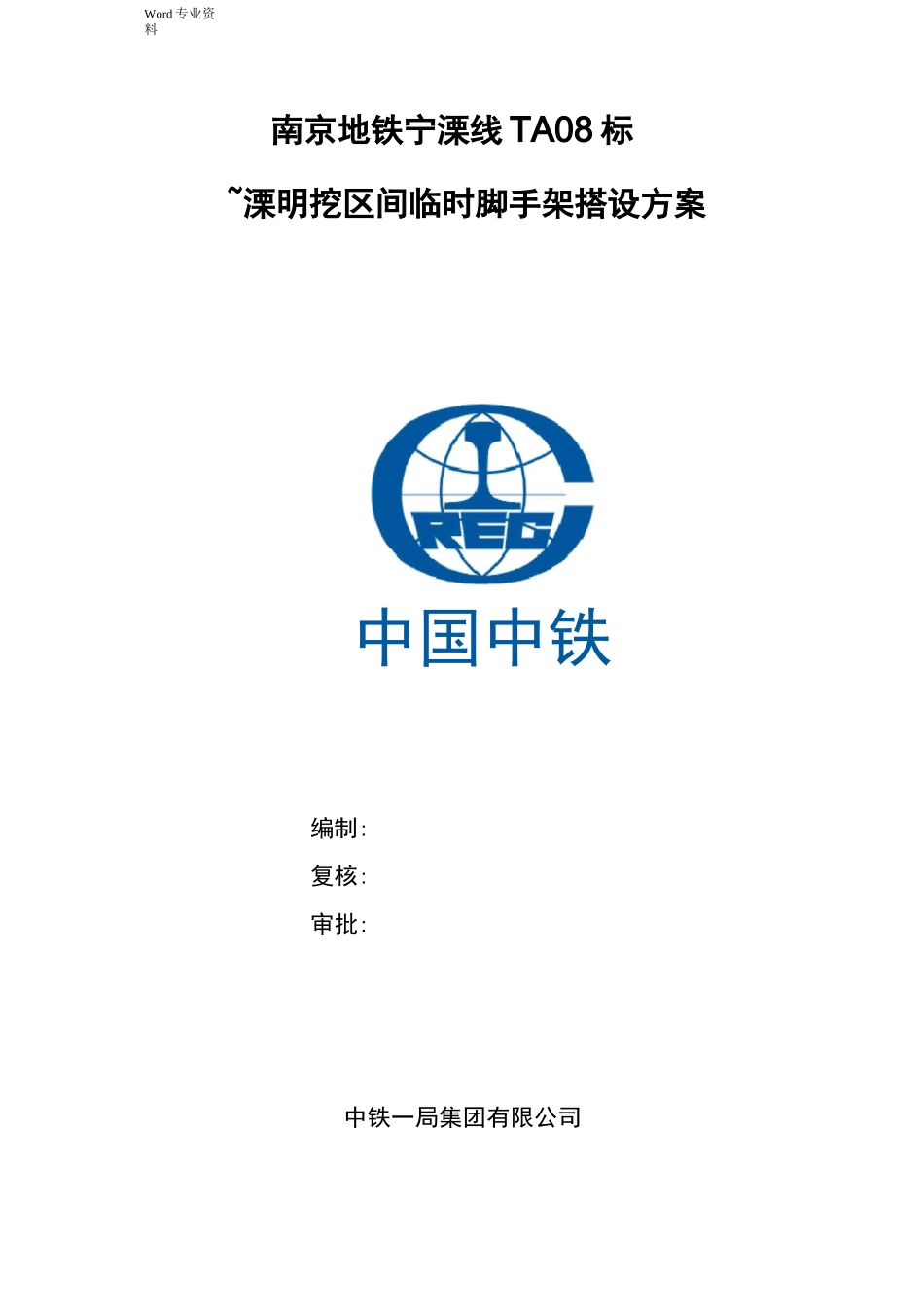

Word 专业资料南京地铁宁溧线 TA08 标~溧明挖区间临时脚手架搭设方案中国中铁编制:复核:审批:中铁一局集团有限公司Word 专业资料南京地铁宁溧线 TA08 标项目经理部二零一六年八月Word 专业资料目录一、工程概况 1二、脚手架材料 1三、施工工艺 1四、脚手架验收标准 5五、脚手架搭拆安全措施 6Word 专业资料一、工程概况团巧栗明挖区间起讫里程 YCK23+726~YCK24+644.798，月挖区间全长 918.798m，其中敞开段长 297m，暗埋段长 621.798。本段地下区间线路采用 28%。紧坡入地,中段坡度 22.8%。，在溧水站（地下二层岛式站）前变为 2%。缓坡朋挖暗埋段结构顶板最大埋深 8.464m 最小埋深 0.839m。。为了侵限桩凿除、侧墙防水卷材铺设及侧墙钢筋绑扎等临时施工方便，侧墙均采用搭设临时脚手架进行施工。二、脚手架材料1、钢管采用夕外径 48mm，壁厚 3mm 钢管。钢管应平直光滑，无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。钢管应有产品质量合格证，钢管必须涂有防锈漆并严禁打孔。2、扣件采用铸铁扣件。材质应符合现行国家标准《钢管脚手架扣件》（GB15831--2006）的规定。新扣件必须有产品合格证。旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。3、脚手板采用 50*100mm 方木。不使用有腐朽、裂缝、斜纹及大横透节的板材。三、施工工艺1、立杆基础：临时脚手架立杆基础平整，落地立杆垂直稳放在砼基础上。2、立杆横向间距 1.05m 纵向间距 1.8m 内杆距墙面 30cm 步高 1.5m,且相邻接头错开。3、纵向水平杆的构造（1）纵向水平杆设置在横向水平杆之下，立杆的内侧，长度不小于 3 跨。采用直角扣件与立杆扣紧。Word 专业资料（2）纵向水平杆采用对接扣件连接，其接头交错布置，两根相邻纵向水平杆的接头不在同步或同跨内，两个相邻接头在水平方向错开的距离不小于500mm,各接头中心至最近主接点的距离不大于纵距 1 的。4、横向水平杆的构造（1）每一主节点处必须设置一根横向水平杆，用直角扣件扣紧在纵向水平杆上，严禁拆除。（2）作业层上非主节点处的横向水平杆，宜根据作业层脚手板铺设的需要，在两根立杆之间等间距设置一根小横杆，最大间距不大于纵距的 1/2。（3）横向水平杆靠墙一端外伸长度为 300mm，以满足铺一块脚手板的要求。（4）横向水平杆轴线偏离主节点的距离不大于 150mm。5、扫地杆：外架必须设计纵横向扫地杆。纵向扫地杆采用直角扣件固定在距底座...
