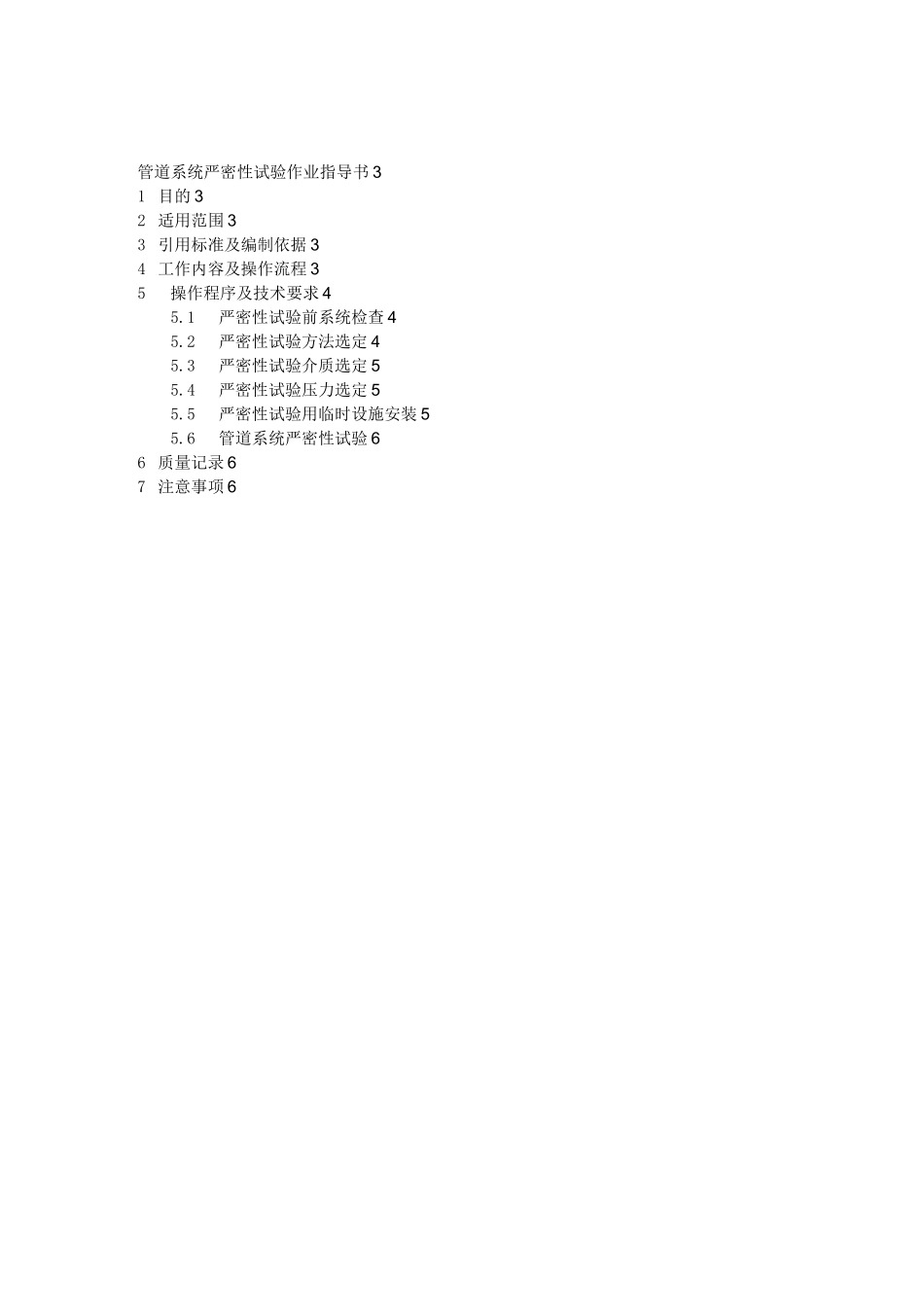

管道系统严密性试验作业指导书JLA/MS(压力管道)-(ZY)ZD09-2010编制：沈志德审核：生振杰批准：李永红版本号：第一版修改状态：0日期：2010 年 08 月2010 年 8 月 15 日发布 2010 年 8 月 15 日实施 中建六局工业设备安装有限公司CHINASTATECONSTUCTIONENGRGCORP管道系统严密性试验作业指导书 31 目的 32 适用范围 33 引用标准及编制依据 34 工作内容及操作流程 35操作程序及技术要求 45.1严密性试验前系统检查 45.2严密性试验方法选定 45.3严密性试验介质选定 55.4严密性试验压力选定 55.5严密性试验用临时设施安装 55.6管道系统严密性试验 66 质量记录 67 注意事项 6管道系统严密性试验作业指导书1 目的为工程项目管道系统严密性试验提供作业指导，以检查管道系统的各连接部位及母材的施工质量。2 适用范围本作业指导书适用于工业管道及公用工程管道安装系统严密性试验工序。本文可替代项目施工组织设计或施工方案中关于管道系统严密性试验章节内容。3引用标准及编制依据《工业金属管道工程施工及验收规范》GB50235-97《石油化工有毒、可燃介质管道施工及验收规范》SH3501-2002《压力管道安全技术监察规程—工业管道》(特种设备安全技术规范 TSGD0001-2009)《压力管道规范一工业管道》(GB/T20801.1〜5-2006)《城镇供热管网工程施工及验收规范》(GF0277CJJ28-2004)《城镇直埋供热管道工程技术规程》(GF0306CJJ81-1998)4工作内容及操作流程5操作程序及技术要求5.1严密性试验前系统检查试验前，经监检部门、建设部门及施工单位对系统的实体及资料进行全面检查，尤其是系统的强度试验必须合格且系统经吹扫或(冲洗)合格后方可进行系统的严密性试验。5.1.1 实体检查a) 管道系统除涂漆、保温外，已全部按设计文件安装完毕，并符合规范要求。b) 管道支、吊架的形式、材质、安装位置正确，数量齐全，紧固程度、焊接质量合格。c) 焊接及热处理工作已全部结束，并经检查检验合格。d) 埋地管道的座标、标高、坡度及管基、垫层等经复查合格。e) 焊缝及其它应检查部位，尚未涂漆和保温。5.1.2文件记录检查a) 应有完善的已经批准的严密性试验方案，并已进行了技术交底；b) 对管道系统的材质、管件、阀门及焊缝应具备以下条件：(1) 管子、管件的质保书；(2) 管道加工记录；(3) 阀门试验记录；(4) 焊接检查及热处理报告；(5) 焊缝探伤报告；(6) 设计修改及材料代用记录。5.2严密性试验方法选定5.2.1 夹套管内...
