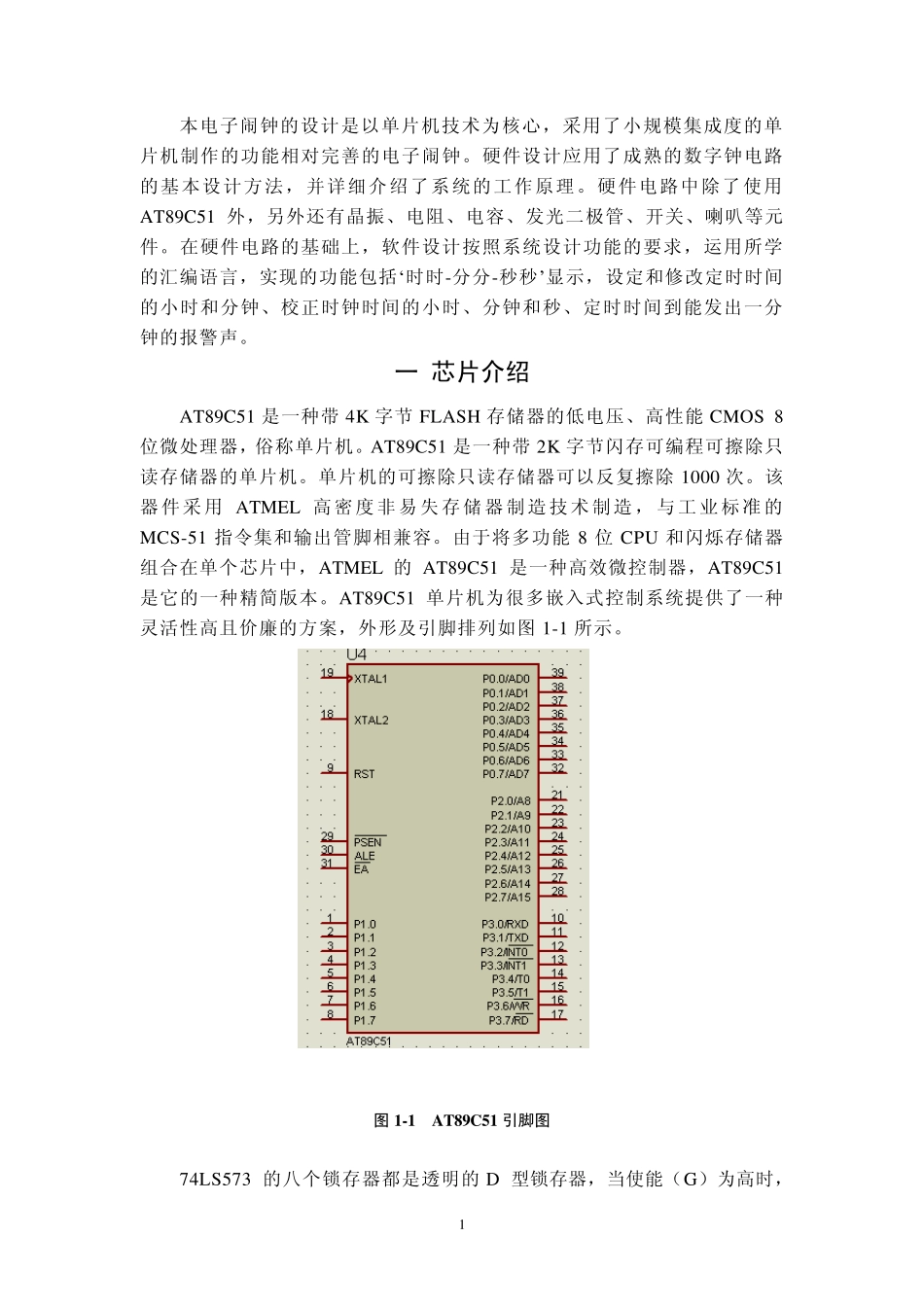

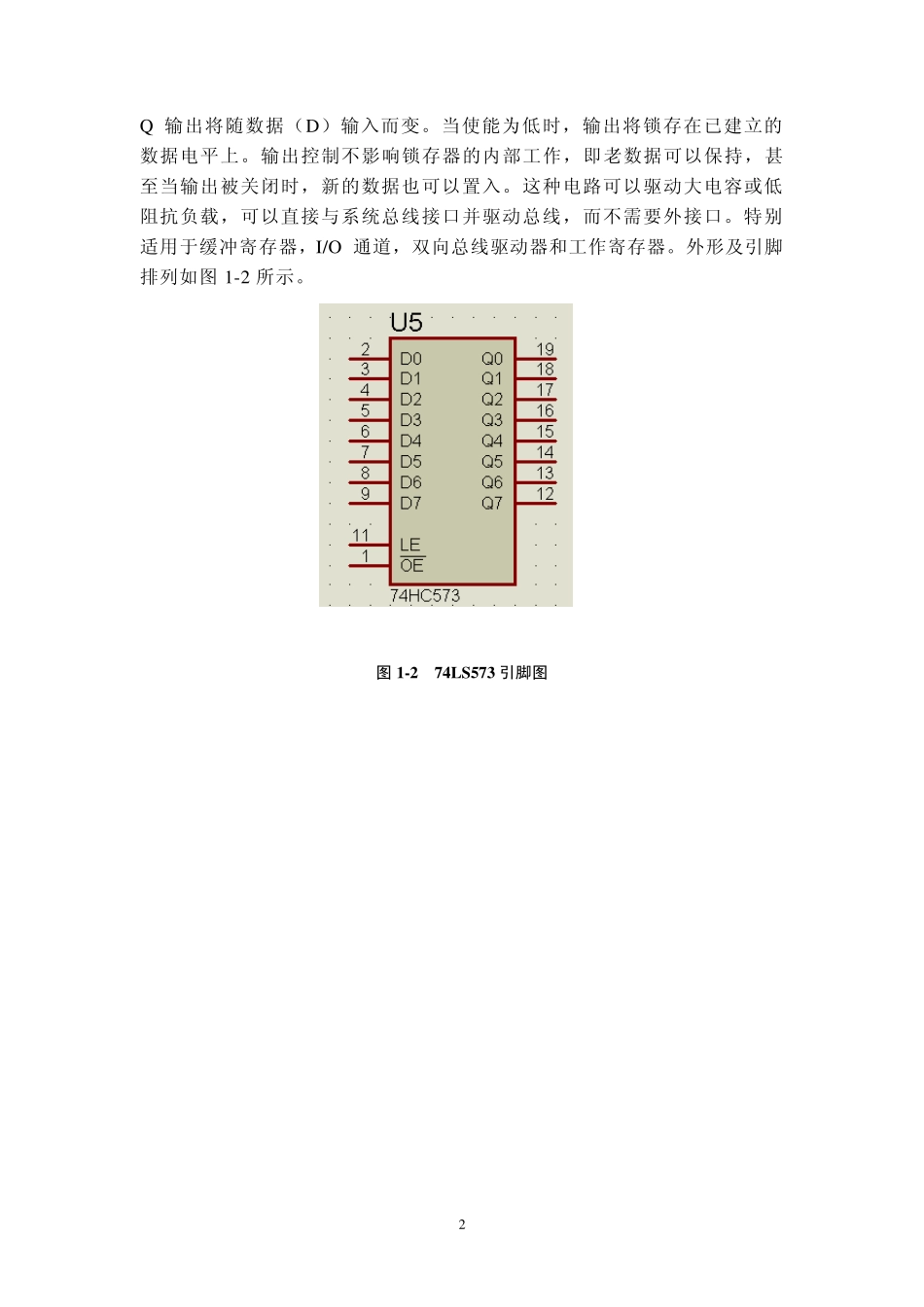

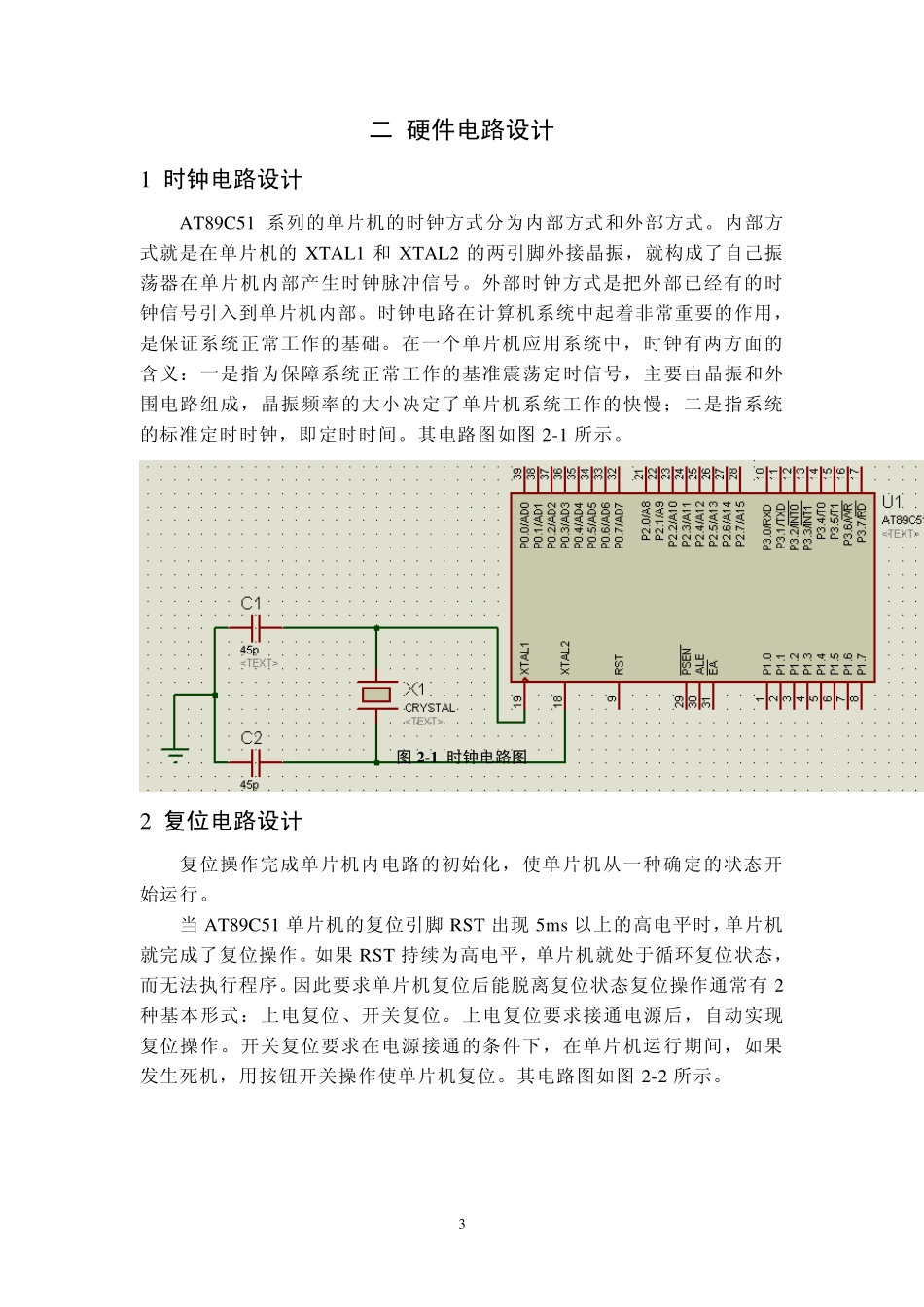

1 本电子闹钟的设计是以单片机技术为核心，采用了小规模集成度的单片机制作的功能相对完善的电子闹钟。硬件设计应用了成熟的数字钟电路的基本设计方法，并详细介绍了系统的工作原理。硬件电路中除了使用AT89C51 外，另外还有晶振、电阻、电容、发光二极管、开关、喇叭等元件。在硬件电路的基础上，软件设计按照系统设计功能的要求，运用所学的汇编语言，实现的功能包括‘时时-分分-秒秒’显示，设定和修改定时时间的小时和分钟、校正时钟时间的小时、分钟和秒、定时时间到能发出一分钟的报警声。 一 芯片介绍 AT89C51 是一种带 4K 字节 FLASH 存储器的低电压、高性能CMOS 8位微处理器，俗称单片机。AT89C51 是一种带 2K 字节闪存可编程可擦除只读存储器的单片机。单片机的可擦除只读存储器可以反复擦除1000 次。该器件采用ATMEL 高密 度非 易失 存储 器制造技术制造，与工业标 准的MCS-51 指令集和输出管脚相兼容。由于将多功能8 位 CPU 和闪烁存储器组合在单个芯片中，ATMEL 的AT89C51 是一种高效微控制器，AT89C51是它的一种精简版本。AT89C51 单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案，外形及引脚排列如图 1-1 所示。 图 1-1 AT89C51 引脚图 74LS573 的八个锁存器都是透明的D 型锁存器，当使能（G）为高时， 2 Q 输出将随数据（D）输入而变。当使能为低时，输出将锁存在已建立的数据电平上。输出控制不影响锁存器的内部工作，即老数据可以保持，甚至当输出被关闭时，新的数据也可以置入。这种电路可以驱动大电容或低阻抗负载，可以直接与系统总线接口并驱动总线，而不需要外接口。特别适用于缓冲寄存器，I/O 通道，双向总线驱动器和工作寄存器。外形及引脚排列如图 1-2 所示。 图 1-2 74LS573 引脚图 3 二 硬件电路设计 1 时钟电路设计 AT89C51 系列的单片机的时钟方式分为内部方式和外部方式。内部方式就是在单片机的 XTAL1 和 XTAL2 的两引脚外接晶振，就构成了自己振荡器在单片机内部产生时钟脉冲信号。外部时钟方式是把外部已经有的时钟信号引入到单片机内部。时钟电路在计算机系统中起着非常重要的作用，是保证系统正常工作的基础。在一个单片机应用系统中，时钟有两方面的含义：一是指为保障系统正常工作的基准震荡定时信号，主要由晶振和外围电路组成，晶振频率的大小决定了单片机系统工作的快慢；二是指系统的标准定时时钟，即定时时间。其电路图如图 2-...
