电安装弱电符号含义

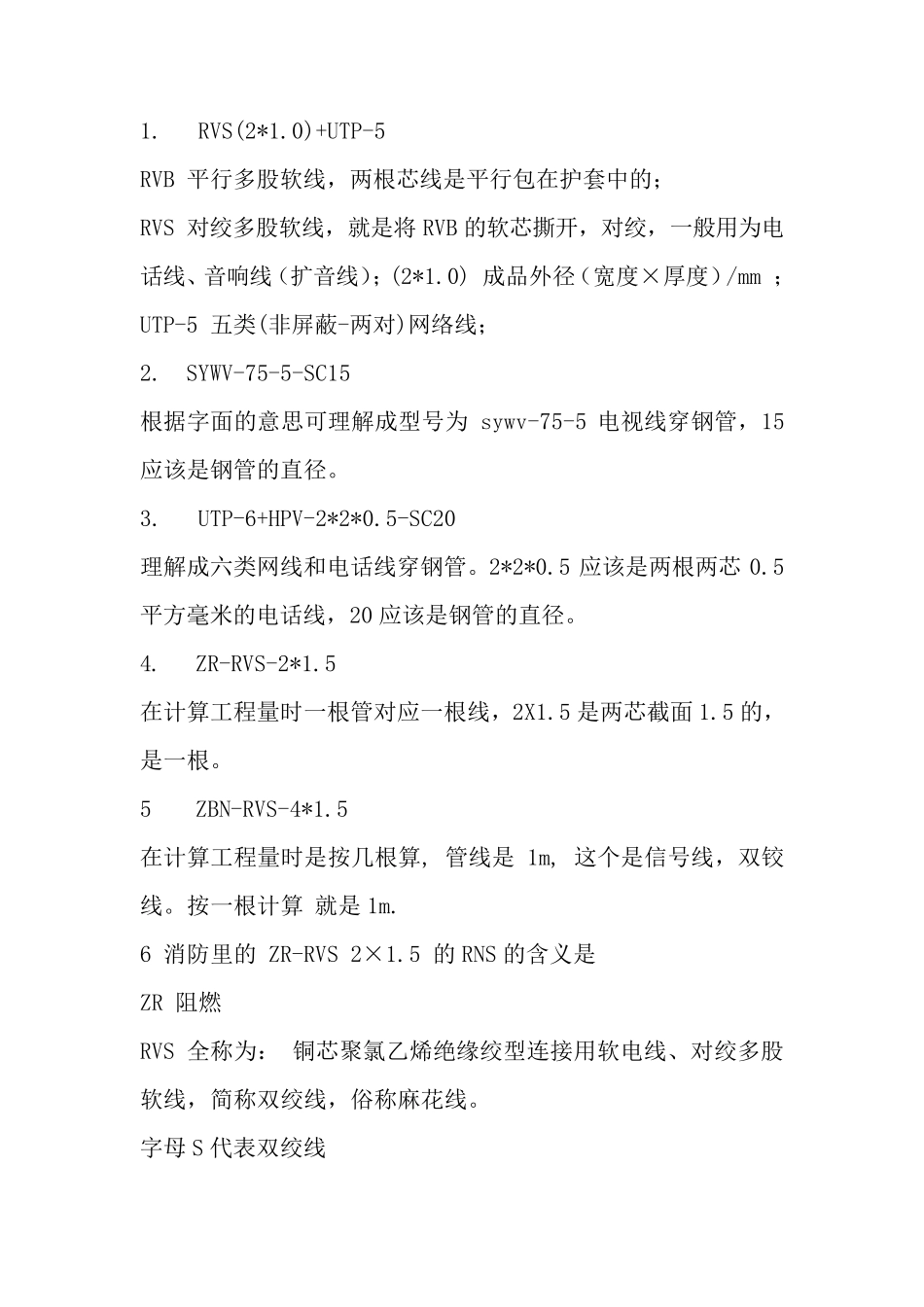

1. RVS(2*1.0)+UTP-5 RVB 平行多股软线，两根芯线是平行包在护套中的； RVS 对绞多股软线，就是将RVB 的软芯撕开，对绞，一般用为电话线、音响线（扩音线）；(2*1.0) 成品外径（宽度×厚度）/mm ； UTP-5 五类(非屏蔽-两对)网络线； 2. SYWV-75-5-SC15 根据字面的意思可理解成型号为sywv-75-5 电视线穿钢管，15应该是钢管的直径。 3. UTP-6+HPV-2*2*0.5-SC20 理解成六类网线和电话线穿钢管。2*2*0.5 应该是两根两芯0.5平方毫米的电话线，20 应该是钢管的直径。 4. ZR-RVS-2*1.5 在计算工程量时一根管对应一根线，2X1.5 是两芯截面 1.5 的，是一根。 5 ZBN-RVS-4*1.5 在计算工程量时是按几根算, 管线是1m, 这个是信号线，双铰线。按一根计算 就是1m. 6 消防里的 ZR-RVS 2×1.5 的RNS 的含义是 ZR 阻燃 RVS 全称为： 铜芯聚氯乙烯绝缘绞型连接用软电线、对绞多股软线，简称双绞线，俗称麻花线。 字母 S 代表双绞线 字母R 代表软线 字母V 代表聚氯乙烯（绝缘体） 这种线多用于消防火灾自动报警系统的探测器线路 7、 智能弱电中RVVP 4×16/0.15 (4×0.30mm²）四 芯 圆 形 护套 屏 蔽 电线。 适 用12-125 RVV2×16/0.15（ 2×0.3 mm²）扁 型 电源 线 适 用2-1877 RVS2*1.5 是 背 景 音 乐 广 播 线 适 用2-1877 8、 RVVP4*16/0.15 即 “ 4（芯 ）乘 0.3（平 方 毫 米 ）屏 蔽 （聚氯乙烯）护 套 软线， 其 中每 个 字母的含 义 如 下 ： 多线芯 软线（型 号 中第 1 位 字母， R）， 聚氯乙烯绝缘（型 号 中第2 位 字母， V）， 聚氯乙烯护 套 （型 号 中第 3 位 字母， V）， 铜 软线或 镀 锡 软铜 线编 织 屏 蔽 （型 号 中第 4 位 字母， P）， 带 绝缘层 的线芯 数 4 芯 （型 号 中第5 位 字母， 4）， 缘层 内 的导 体线芯 数16 芯（型 号 中第7、8 位 字母， 16）， 缘层 内 的导 体线芯 直 径0.15mm（型 号 中第 10~13 位 字母， 0.15）。 这个 型 号 完 整 的应 该 标 为RVVP4*0.3 16/0.15 ， 定 额 “ 建 筑 智能化 系统设 备 安 装 工 程 ” 12-126 或 12-132 RVV2*16/0.15 即 “ 2（芯 ）乘0.3（平 方 毫 米 ）（聚氯乙烯）护套 软线”， 定 额 “ 建 筑 智能化 系统设 备 安 装 工 程 ” 12-9...
