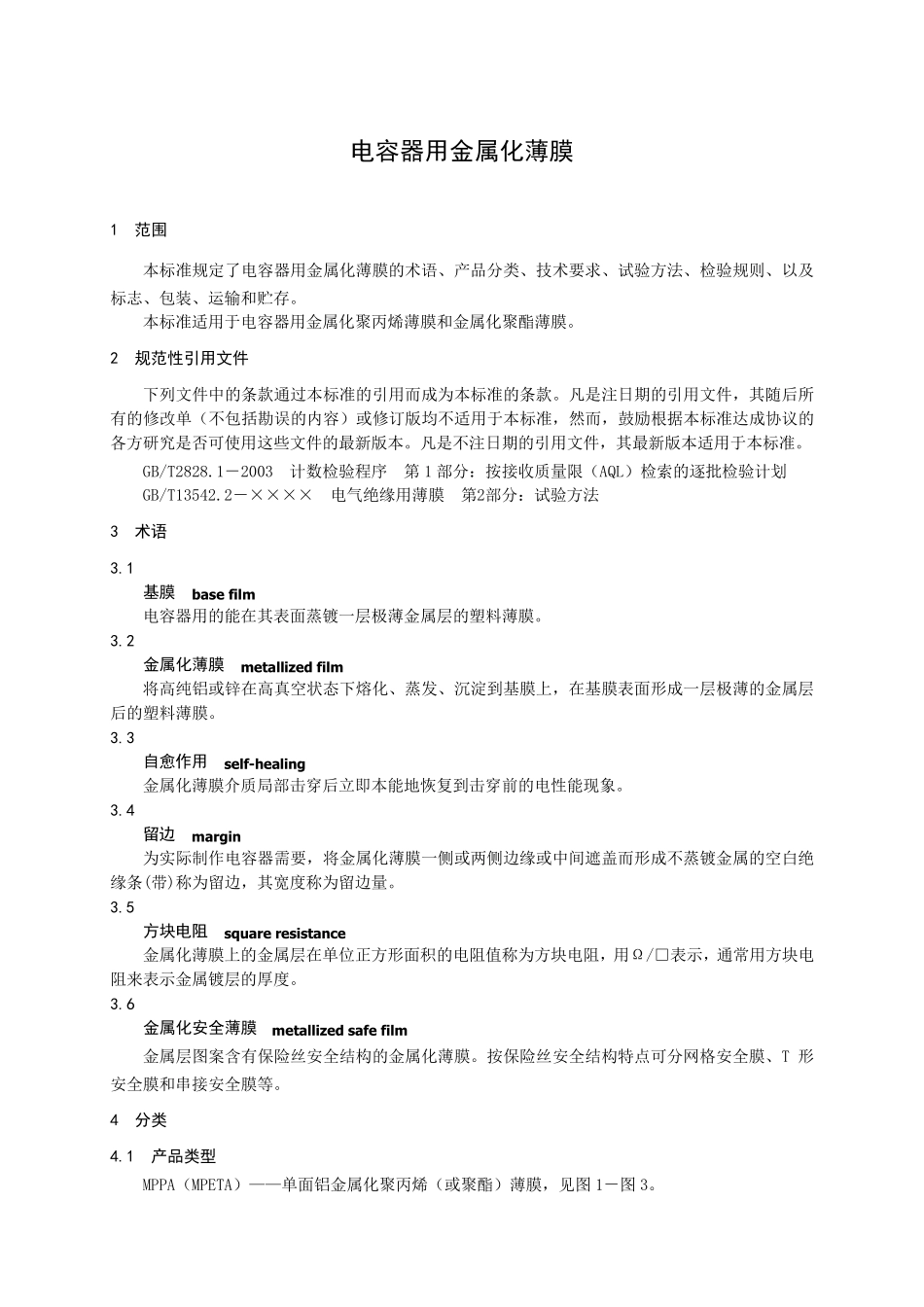

电容器用金属化薄膜 1 范围 本标准规定了电容器用金属化薄膜的术语、产品分类、技术要求、试验方法、检验规则、以及标志、包装、运输和贮存。 本标准适用于电容器用金属化聚丙烯薄膜和金属化聚酯薄膜。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T2828.1－2003 计数检验程序 第1 部分：按接收质量限（AQL）检索的逐批检验计划 GB/T13542.2－×××× 电气绝缘用薄膜 第2部分：试验方法 3 术语 3.1 基膜 base film 电容器用的能在其表面蒸镀一层极薄金属层的塑料薄膜。 3.2 金属化薄膜 metallized film 将高纯铝或锌在高真空状态下熔化、蒸发、沉淀到基膜上，在基膜表面形成一层极薄的金属层后的塑料薄膜。 3.3 自愈作用 self-healing 金属化薄膜介质局部击穿后立即 本能地 恢 复 到击穿前 的电性 能现 象 。 3.4 留边 margin 为实 际 制 作 电容器需 要，将金属化薄膜一侧 或两 侧 边 缘或中间 遮 盖 而形成不蒸镀金属的空白 绝缘条(带 )称 为留 边 ，其宽 度 称 为留 边 量。 3.5 方块电阻 square resistance 金属化薄膜上的金属层在单位 正 方形面积 的电阻 值 称 为方块 电阻 ，用Ω /□ 表示 ，通常 用方块 电阻 来 表示 金属镀层的厚 度 。 3.6 金属化安全薄膜 metallized safe film 金属层图 案 含 有保 险 丝 安 全 结 构 的金属化薄膜。按保 险 丝 安 全 结 构 特 点 可分网 格 安 全 膜、T 形安 全 膜和串 接安 全 膜等 。 4 分类 4.1 产品类型 MPPA（MPETA）— — 单面铝金属化聚丙烯（或聚酯）薄膜，见 图 1－图 3。 1 图 1 图 2 图 3 MPPAD(MPETAD)——双面铝金属化聚丙烯(或聚酯)薄膜，见图 4 和图 5。 图 4 图 5 MPPAH(MPETAH)——边缘加厚金属层的单面铝金属化聚丙烯(或聚酯)薄膜，见图 6。 图 6 MPPAZ(MPETAZ)——单面锌铝金属化聚丙烯(或聚酯)薄膜，见图 7。 图 7 MPPAZHX(MPETAZHX)——边缘加厚金属层的单面锌铝金属化聚丙烯(或聚酯)网格型安全薄膜，见图 8。 图 8 MPPAT(MPETAT)——单面铝金属化聚丙烯...
