电容电流计算书

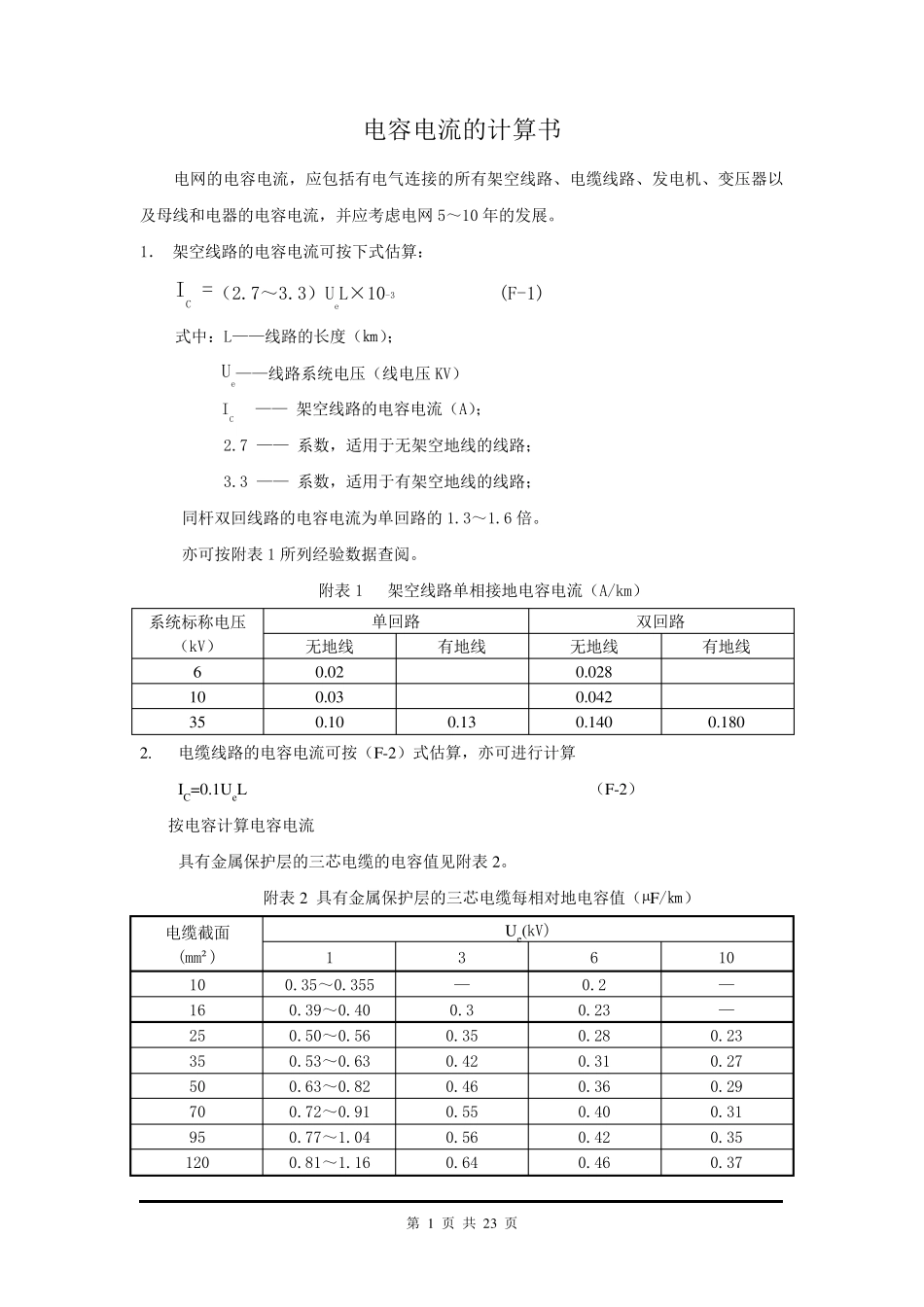

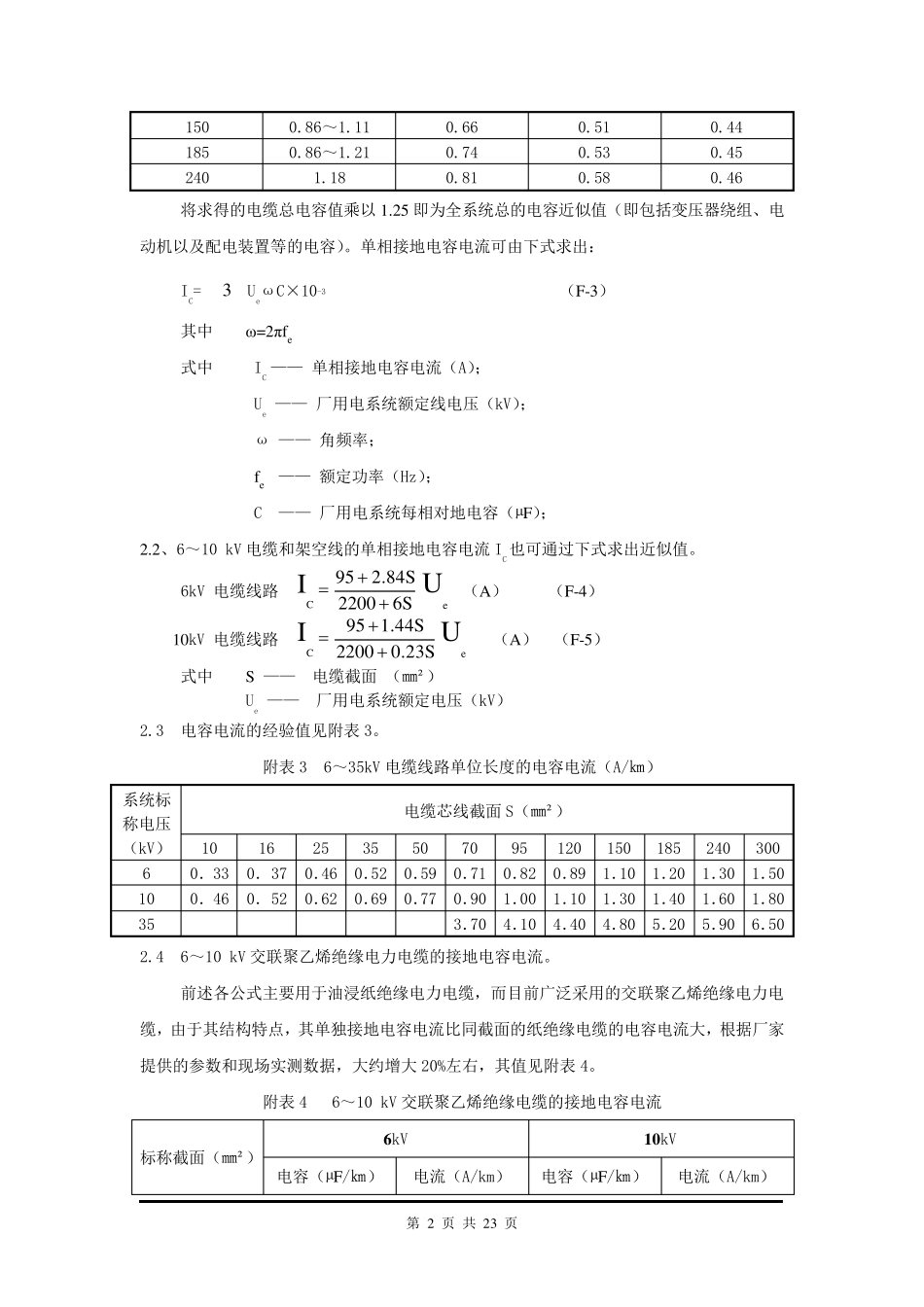

第 1 页 共 23 页 电容电流的计算书 电网的电容电流，应包括有电气连接的所有架空线路、电缆线路、发电机、变压器以及母线和电器的电容电流，并应考虑电网5～10 年的发展。 1． 架空线路的电容电流可按下式估算： IC =（2.7～3.3）UeL×10-3 (F-1) 式中：L——线路的长度（㎞）； Ue——线路系统电压（线电压KV） IC —— 架空线路的电容电流（A）； 2.7 —— 系数，适用于无架空地线的线路； 3.3 —— 系数，适用于有架空地线的线路； 同杆双回线路的电容电流为单回路的1.3～1.6 倍。 亦可按附表1 所列经验数据查阅。 附表1 架空线路单相接地电容电流（A/km） 系统标称电压 （kV） 单回路 双回路 无地线 有地线 无地线 有地线 6 0.02 0.028 10 0.03 0.042 35 0.10 0.13 0.140 0.180 2. 电缆线路的电容电流可按（F-2）式估算，亦可进行计算 IC=0.1UeL （F-2） 按电容计算电容电流 具有金属保护层的三芯电缆的电容值见附表2。 附表2 具有金属保护层的三芯电缆每相对地电容值（µF/㎞） 电缆截面 (mm²) Ue(kV) 1 3 6 10 10 0.35～0.355 — 0.2 — 16 0.39～0.40 0.3 0.23 — 25 0.50～0.56 0.35 0.28 0.23 35 0.53～0.63 0.42 0.31 0.27 50 0.63～0.82 0.46 0.36 0.29 70 0.72～0.91 0.55 0.40 0.31 95 0.77～1.04 0.56 0.42 0.35 120 0.81～1.16 0.64 0.46 0.37 第 2 页 共 23 页 150 0.86～1.11 0.66 0.51 0.44 185 0.86～1.21 0.74 0.53 0.45 240 1.18 0.81 0.58 0.46 将求得的电缆总电容值乘以1.25 即为全系统总的电容近似值（即包括变压器绕组、电 动机以及配电装置等的电容）。单相接地电容电流可由下式求出： IC=3 UeωC×10-3 （F-3） 其中 ω=2πfe 式中 IC —— 单相接地电容电流（A）； Ue —— 厂用电系统额定线电压（kV）； ω —— 角频率； fe —— 额定功率（Hz）； C —— 厂用电系统每相对地电容（µF）； 2.2、6～10 kV 电缆和架空线的单相接地电容电流IC也可通过下式求出近似值。 6kV 电缆线路 IC6S22002.84S95Ue （A） （F-4） 10kV 电缆线路 IC0.23S22001.44S95Ue （A） （F-5） 式中 S —— 电缆截面 （㎜²） Ue —— 厂用电系统额定电压（kV） 2.3 电容电流的经 验 值见 附 表 3。 附 表 3 6～35kV 电缆线路单位 ...
