电容的功能和表示方法。

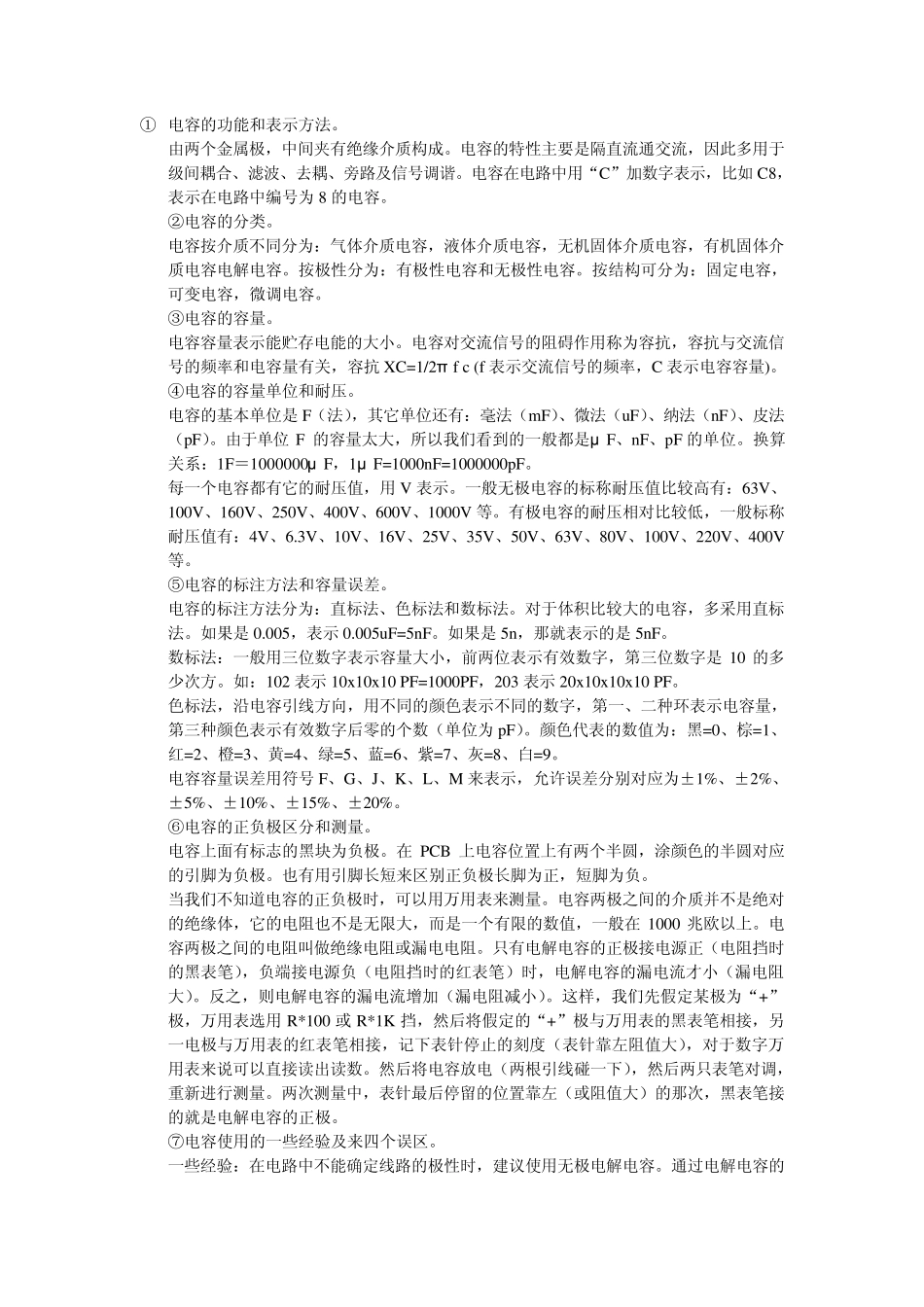

① 电容的功能和表示方法。 由两个金属极，中间夹有绝缘介质构成。电容的特性主要是隔直流通交流，因此多用于级间耦合、滤波、去耦、旁路及信号调谐。电容在电路中用“C”加数字表示，比如 C8，表示在电路中编号为 8 的电容。 ②电容的分类。 电容按介质不同分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。按极性分为：有极性电容和无极性电容。按结构可分为：固定电容，可变电容，微调电容。 ③电容的容量。 电容容量表示能贮存电能的大小。电容对交流信号的阻碍作用称为容抗，容抗与交流信号的频率和电容量有关，容抗 XC=1/2π f c (f 表示交流信号的频率，C 表示电容容量)。 ④电容的容量单位和耐压。 电容的基本单位是 F（法），其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。由于单位 F 的容量太大，所以我们看到的一般都是μ F、nF、pF 的单位。换算关系：1F＝1000000μ F，1μ F=1000nF=1000000pF。 每一个电容都有它的耐压值，用 V 表示。一般无极电容的标称耐压值比较高有：63V、100V、160V、250V、400V、600V、1000V 等。有极电容的耐压相对比较低，一般标称耐压值有：4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。 ⑤电容的标注方法和容量误差。 电容的标注方法分为：直标法、色标法和数标法。对于体积比较大的电容，多采用直标法。如果是 0.005，表示 0.005uF=5nF。如果是 5n，那就表示的是 5nF。 数标法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是 10 的多少次方。如：102 表示 10x10x10 PF=1000PF，203 表示 20x10x10x10 PF。 色标法，沿电容引线方向，用不同的颜色表示不同的数字，第一、二种环表示电容量，第三种颜色表示有效数字后零的个数（单位为 pF）。颜色代表的数值为：黑=0、棕=1、红=2、橙=3、黄=4、绿=5、蓝=6、紫=7、灰=8、白=9。 电容容量误差用符号 F、G、J、K、L、M 来表示，允许误差分别对应为±1%、±2%、±5%、±10%、±15%、±20%。 ⑥电容的正负极区分和测量。 电容上面有标志的黑块为负极。在 PCB 上电容位置上有两个半圆，涂颜色的半圆对应的引脚为负极。也有用引脚长短来区别正负极长脚为正，短脚为负。 当我们不知道电容的正负极时，可以用万用表来测量。电容两极之间的介质并不是绝对的绝缘体，它的电阻也不是无限大，而是一个有限的数值，一般在 ...
