电容种类与电容的选择

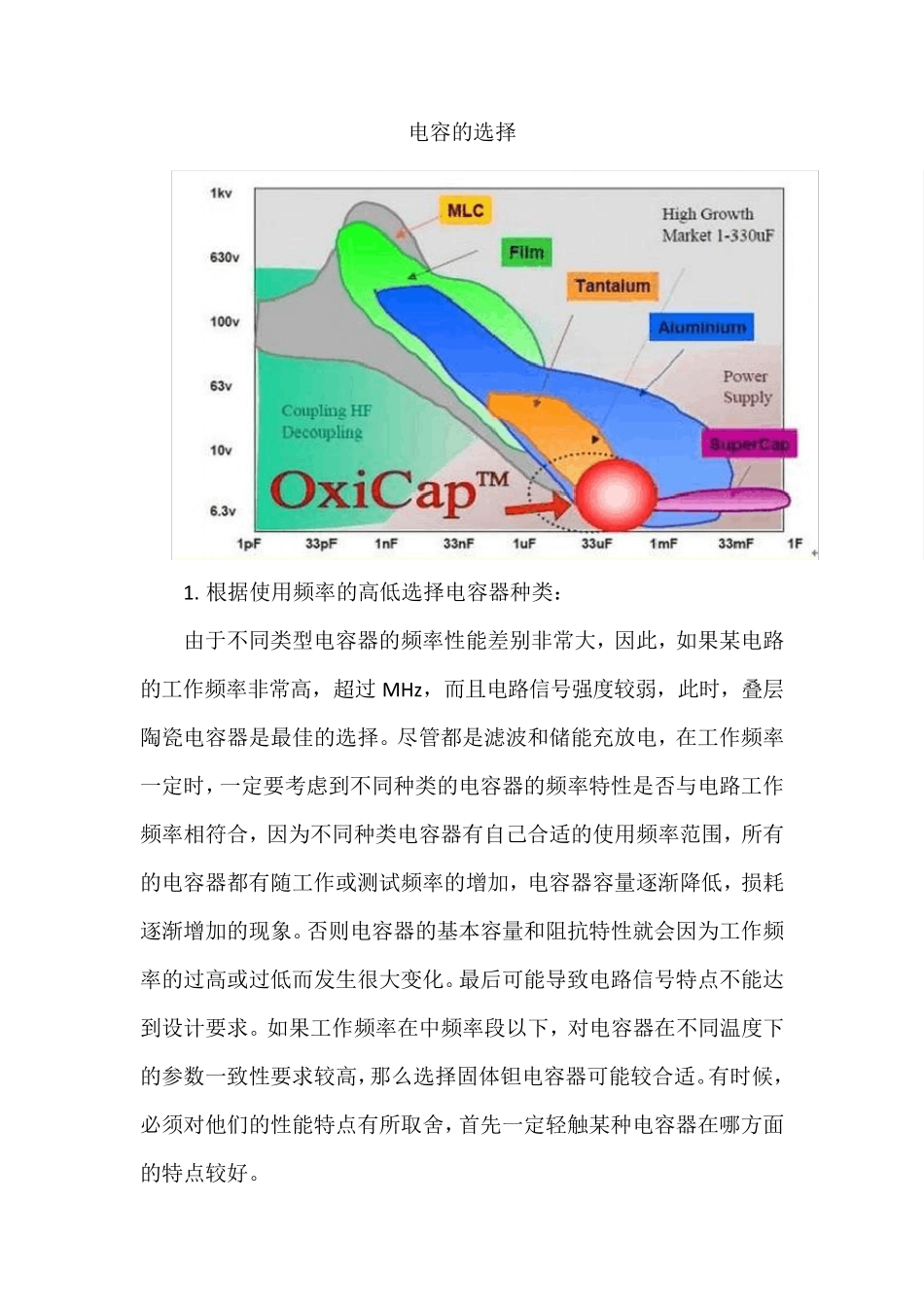

电容的选择 1. 根据使用频率的高低选择电容器种类： 由于不同类型电容器的频率性能差别非常大，因此，如果某电路的工作频率非常高，超过MHz，而且电路信号强度较弱，此时，叠层陶瓷电容器是最佳的选择。尽管都是滤波和储能充放电，在工作频率一定时，一定要考虑到不同种类的电容器的频率特性是否与电路工作频率相符合，因为不同种类电容器有自己合适的使用频率范围，所有的电容器都有随工作或测试频率的增加，电容器容量逐渐降低，损耗逐渐增加的现象。否则电容器的基本容量和阻抗特性就会因为工作频率的过高或过低而发生很大变化。最后可能导致电路信号特点不能达到设计要求。如果工作频率在中频率段以下，对电容器在不同温度下的参数一致性要求较高，那么选择固体钽电容器可能较合适。有时候，必须对他们的性能特点有所取舍，首先一定轻触某种电容器在哪方面的特点较好。 2. 根据环境温度变化要求选择电容器种类 不同种类电容器的温度特性差别非常大，如果用户使用的环境温度变化幅度较大，例如一年四季都在室外工作的电子设备，或者在较短时间从低空到温度极低的高空，此时，无论你的电容器作为滤波或充放电，你必须选择在宽温度范围内电容器容量和阻抗及漏电流变化最小的电容器。否则，你的电路可能会在不同环境温度下呈现出不同的信号变化幅度。非常有可能导致电路整体失效。如果某电容器的实际使用一般都在温度变化非常小的环境下，则可以不必特别关心电容器的温度特性。 目前，电容器中温度特性最好的是固体钽电容器，某些高压固体钽电容器在-55~+125 度的温度区间里容量的变化率可以达到-3-+5%以内，对于航空和宇航电路，电容器必须具有非常出色的温度特性才可以达到使用要求。 温度特性好坏如下所示：钽电容≥NPO 型陶瓷电容器≥固体铝电容器≥液体钽电容器≥云母电容器≥叠层陶瓷电容器【MLCC】≥液体铝电容器 如果电子整机工作环境温度变化较大，必须考虑到所选择的电容器在各种极限温度下电性能参数的变化范围是否满足要求。 3. 根据输入功率和输出功率大小选择电容器； 电容器可以大量被使用在诸如蓝牙耳机和手机这样的电子设备中，同时，它还可以被使用在各种大功率电源上作为整流器和瞬时备用电源使用。在使用在电量非常小工作频率非常高的手机类电子产品上时，即使是漏电流偏大，而ESR 较低，产品一般也很难出现质量问题。除非电容器本身就是废品。当使用在输入和输出功率较高的电路中时，例如电源滤波和放电电路，...
