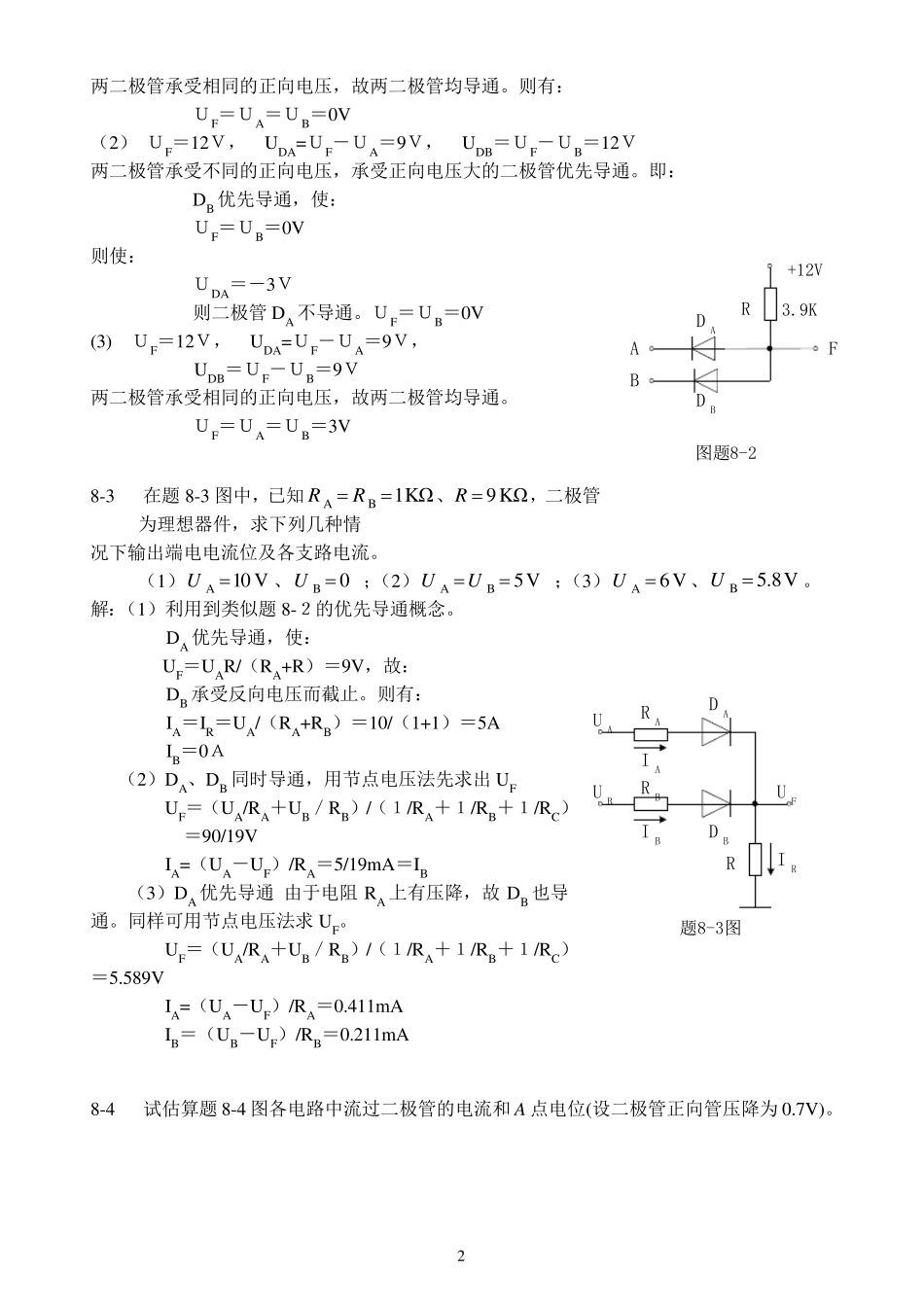

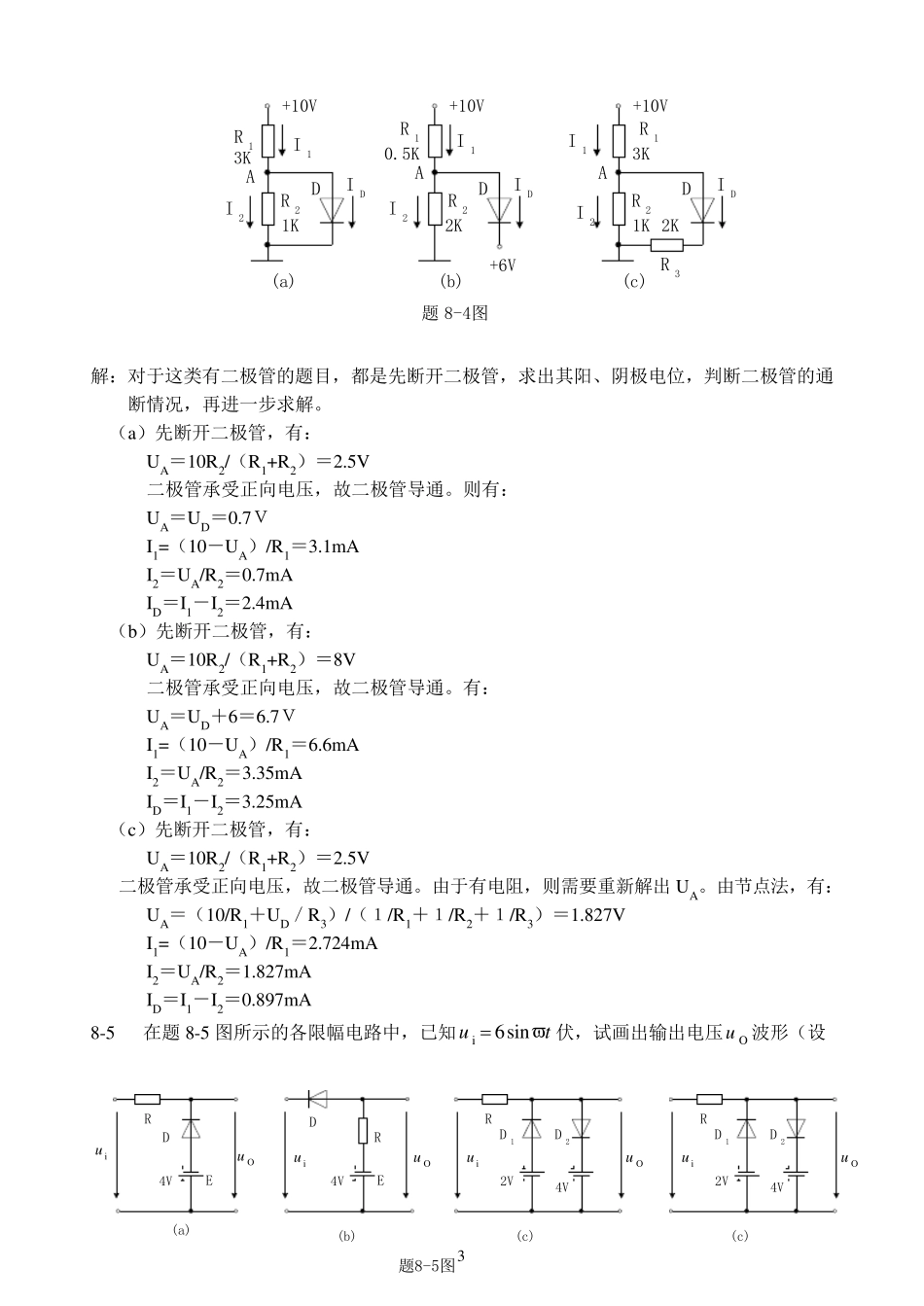

1 电工与电子技术（下篇） 习题8 8-1 试判断题8-1 图中二极管是导通还是截止，并求AOU(设二极管为理想器件)。 解：分析此类包含有二极管的电路时，应首先断开二极管，再分别求出其阳极、阴极电位， 从而判断二极管的导通截止状态，在此基础上再求解电路。 （a）先将二极管D 断开，设O 点电位为0，则有： ＵB＝－4V ＵA＝－10V 二极管两端的电压：ＵD＝ＵBA＝ ＵB－ＵA＝６Ｖ＞０ 所以二极管导通，其实际的端电压为ＵD＝０ 故：ＵAO＝ＵB＝－４Ｖ （b）先将二极管Ｄ1、、D2 断开，设O 点电位为0，则有： ＵB＝－15V ＵA＝－12V 二极管两端的电压：ＵD1＝ＵOA＝ ＵO－ＵA＝12Ｖ＞０ ＵD2＝ＵBA＝ＵB－ＵA＝－３Ｖ＜０ 所以二极管Ｄ１导通，D２截止。其实际的端电压为ＵD1＝０ 故：ＵAO＝ＵD1＝０Ｖ （c）先将二极管Ｄ1、、D2 断开，设O 点电位为0，则有： ＵB＝－６Ｖ ＵA＝－９Ｖ 二极管两端的电压：ＵD1＝ＵAB＝ ＵA－ＵB＝－3Ｖ＜０ ＵD2＝ＵAO＝ＵA－ＵO＝－９Ｖ＜０ 所以二极管Ｄ1、、D2 截止。 故：ＵAO＝ＵA＝－9Ｖ 8-2 在题8-2 图中，求出在下列几种情况下输出端 F 的电位(设二极管为理想器件): （1）0BAUU ；（2）V3A U、0B U ；（3）V3BAUU。 解：类似于题8-１，除了要先断开二极管，求阳极、阴极电位外，此类二极管共阴、共阳电 路的题，还需要用到优先导通的概念，即阳极和阴极之间电位差大的二极管优先导通。 先断开二极管DA、DB： (1) ＵF＝12Ｖ， UDA=ＵF－ＵA＝12Ｖ， UDB＝ＵF－ＵB＝12Ｖ U AODAO4V10V5K(a)题8-1图U AOAO15V12V4K(b)U AOD 1AO6V9V3KD 2(c)D 2D 1BBB 2 两二极管承受相同的正向电压，故两二极管均导通。则有： ＵF＝ＵA＝ＵB＝0V （2） ＵF＝12Ｖ， UDA=ＵF－ＵA＝9Ｖ， UDB＝ＵF－ＵB＝12Ｖ 两二极管承受不同的正向电压，承受正向电压大的二极管优先导通。即： DB 优先导通，使： ＵF＝ＵB＝0V 则使： ＵDA＝－3Ｖ 则二极管DA 不导通。ＵF＝ＵB＝0V (3) ＵF＝12Ｖ， UDA=ＵF－ＵA＝9Ｖ， UDB＝ＵF－ＵB＝9Ｖ 两二极管承受相同的正向电压，故两二极管均导通。 ＵF＝ＵA＝ＵB＝3V 8-3 在题8-3 图中，已知KΩ1BA RR、KΩ9R，二极管为理想器件，求下列几种情 况下输出端电电流位及各支路电流。 （1） V10A U、0B U ；（2）V5BAUU ；（3） V6A U、V8.5B U。 解：（1）利用到类似题8-...
