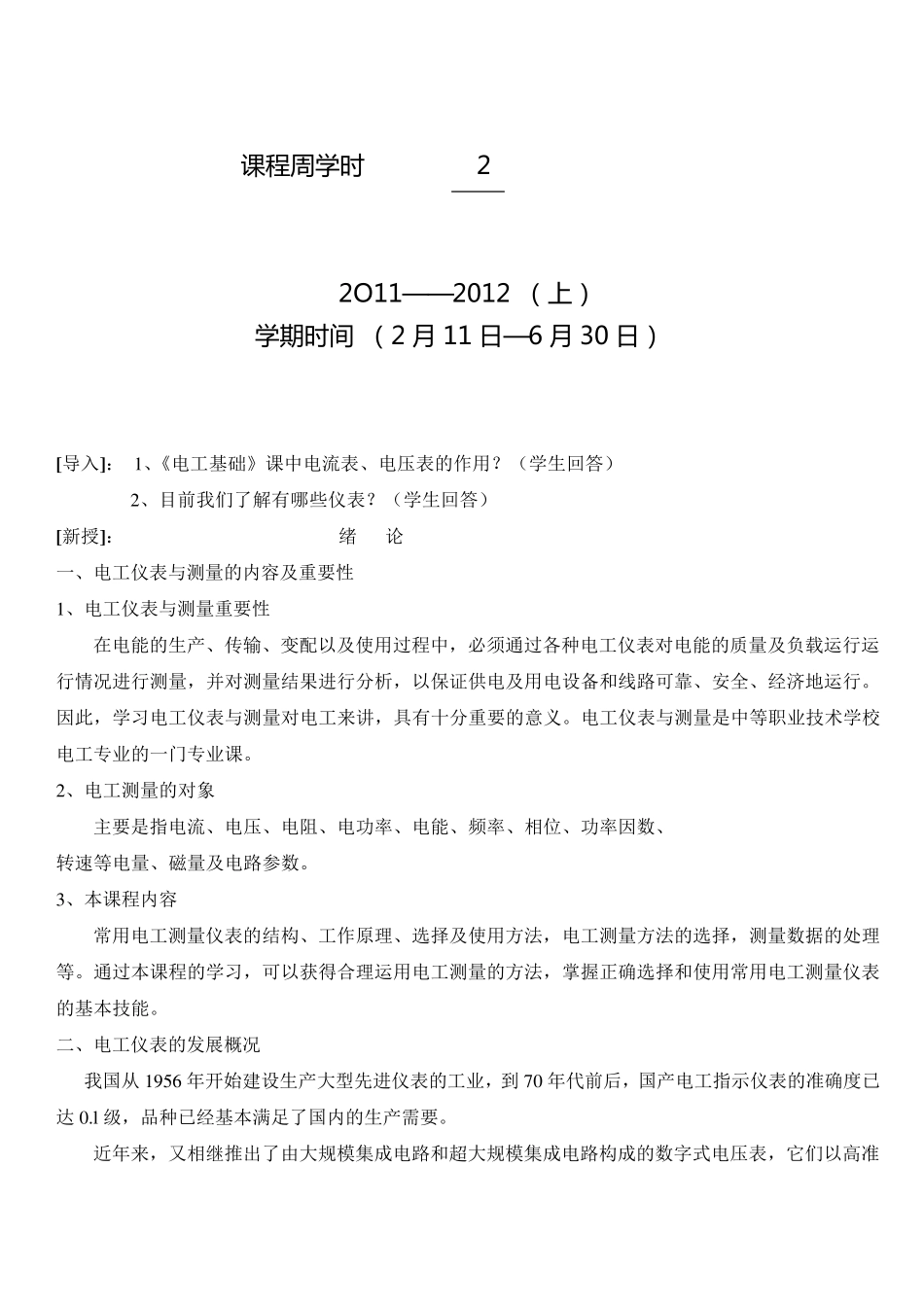

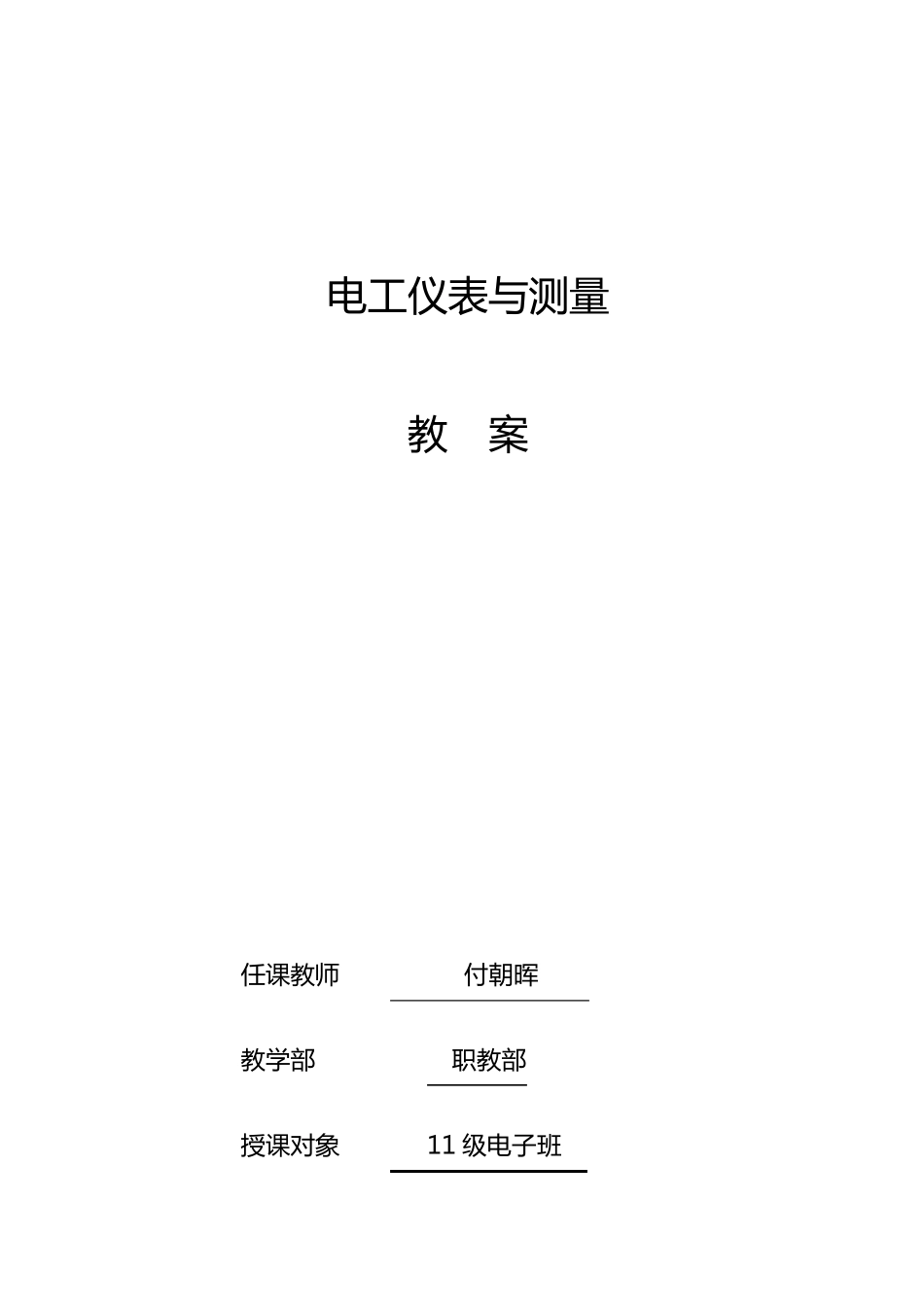

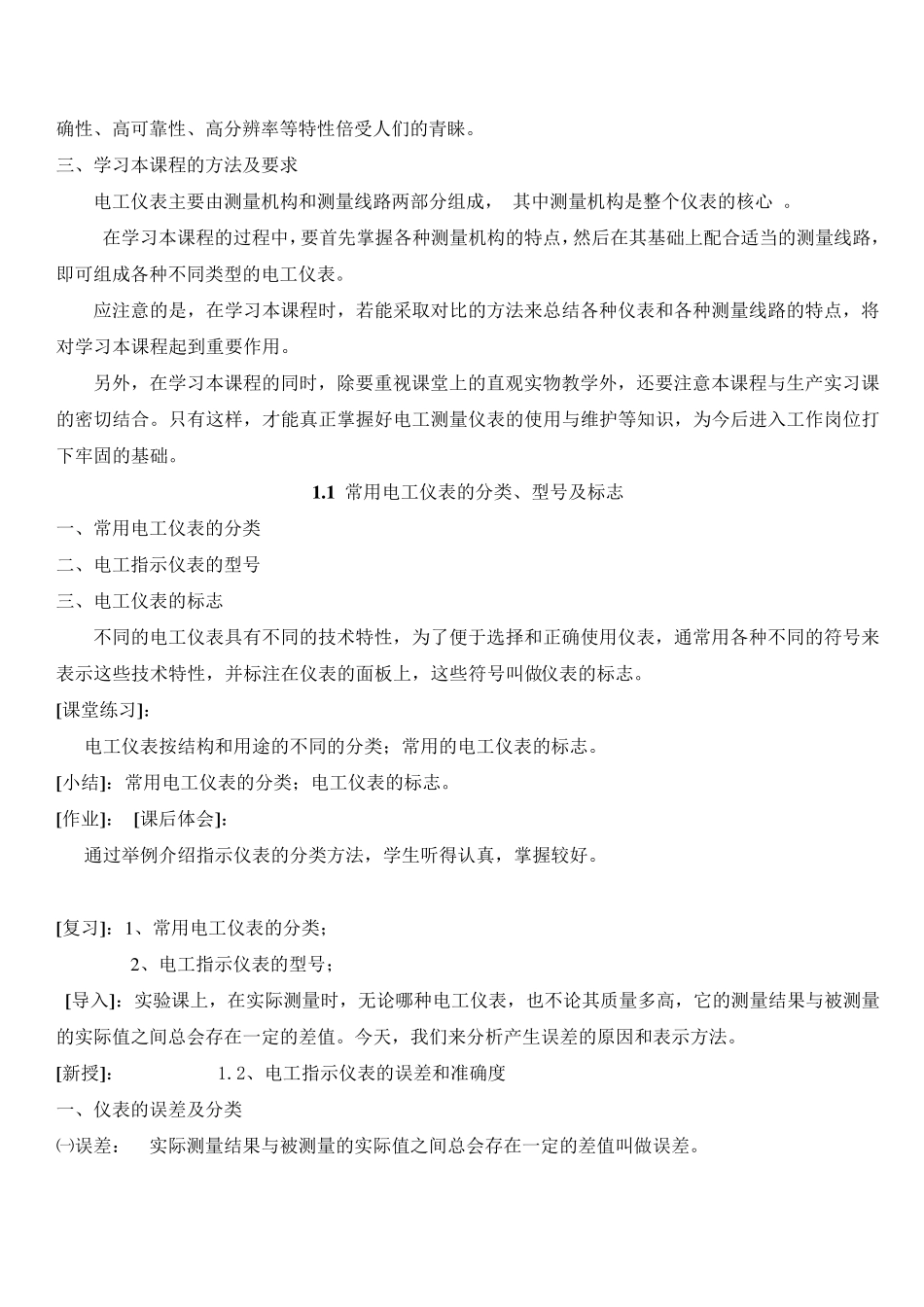

电 工 仪 表 与测量 教 案 任课教师 付朝晖 教学部 职教部 授课对象 11 级电 子班 课 程 周 学 时 2 2O11——2012 （ 上） 学 期时 间 （ 2 月 11 日—6 月 30 日） [导入]： 1、《电工基础》课中电流表、电压表的作用？（学生回答） 2、目前我们了解有哪些仪表？（学生回答） [新授]： 绪 论 一、电工仪表与测量的内容及重要性 1、电工仪表与测量重要性 在电能的生产、传输、变配以及使用过程中，必须通过各种电工仪表对电能的质量及负载运行运行情况进行测量，并对测量结果进行分析，以保证供电及用电设备和线路可靠、安全、经济地运行。因此，学习电工仪表与测量对电工来讲，具有十分重要的意义。电工仪表与测量是中等职业技术学校电工专业的一门专业课。 2、电工测量的对象 主要是指电流、电压、电阻、电功率、电能、频率、相位、功率因数、 转速等电量、磁量及电路参数。 3、本课程内容 常用电工测量仪表的结构、工作原理、选择及使用方法，电工测量方法的选择，测量数据的处理等。通过本课程的学习，可以获得合理运用电工测量的方法，掌握正确选择和使用常用电工测量仪表的基本技能。 二、电工仪表的发展概况 我国从 1956 年开始建设生产大型先进仪表的工业，到 70 年代前后，国产电工指示仪表的准确度已达 0.l级，品种已经基本满足了国内的生产需要。 近年来，又相继推出了由大规模集成电路和超大规模集成电路构成的数字式电压表，它们以高准确性、高可靠性、高分辨率等特性倍受人们的青睐。 三、学习本课程的方法及要求 电工仪表主要由测量机构和测量线路两部分组成， 其中测量机构是整个仪表的核心 。 在学习本课程的过程中，要首先掌握各种测量机构的特点，然后在其基础上配合适当的测量线路，即可组成各种不同类型的电工仪表。 应注意的是，在学习本课程时，若能采取对比的方法来总结各种仪表和各种测量线路的特点，将对学习本课程起到重要作用。 另外，在学习本课程的同时，除要重视课堂上的直观实物教学外，还要注意本课程与生产实习课的密切结合。只有这样，才能真正掌握好电工测量仪表的使用与维护等知识，为今后进入工作岗位打下牢固的基础。 1.1 常用电工仪表的分类、型号及标志 一、常用电工仪表的分类 二、电工指示仪表的型号 三、电工仪表的标志 不同的电工仪表具有不同的技术特性，为了便于选择和正确使用仪表，通常用各种不同的符号来表示这些技术特...
