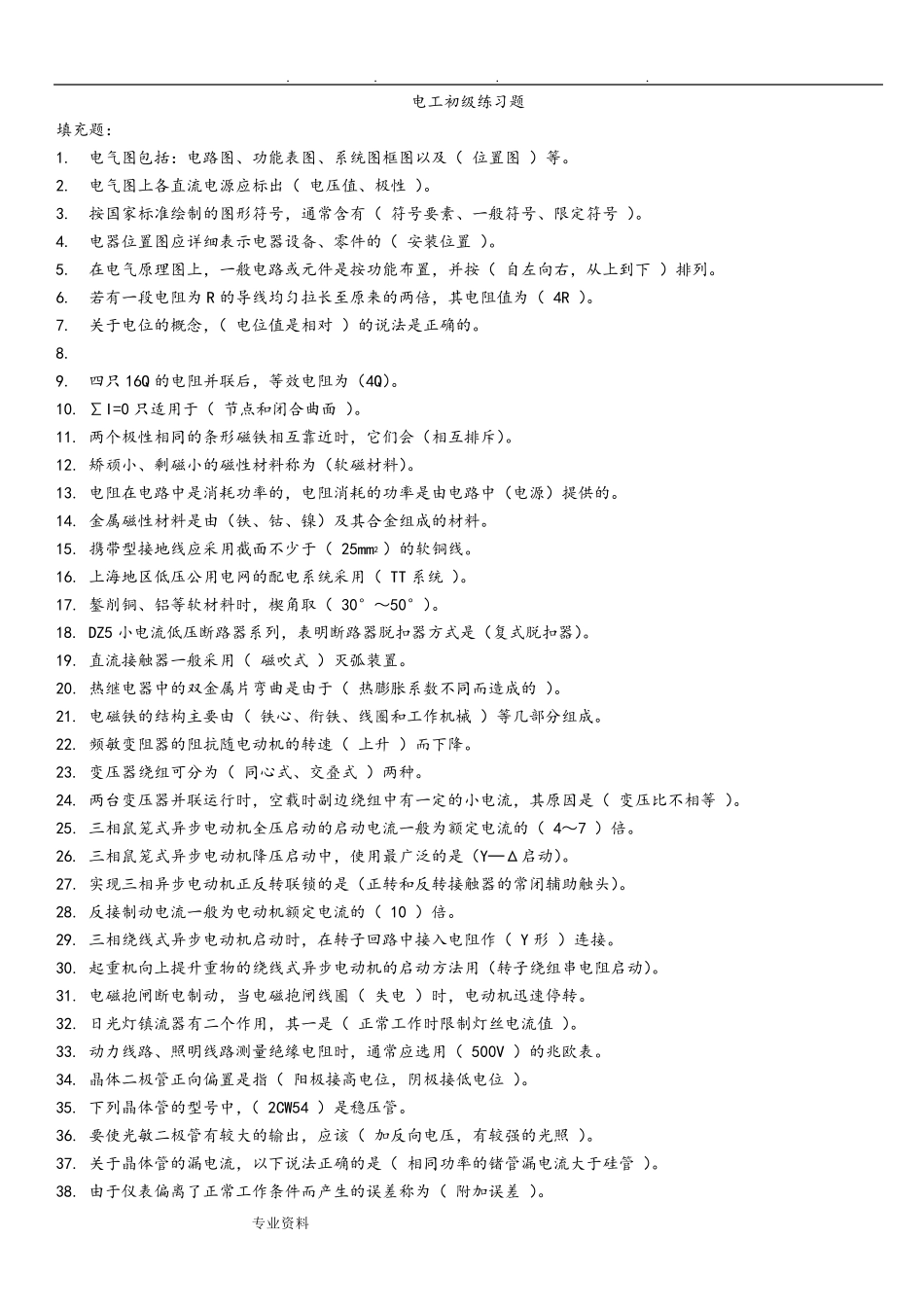

. . . . 专业资料 电 工 初 级 练 习 题 填 充 题 ： 1. 电 气 图 包 括 ： 电 路 图 、 功 能 表 图 、 系 统 图 框 图 以 及 （ 位 置 图 ） 等 。 2. 电 气 图 上 各 直 流 电 源 应 标 出 （ 电 压 值 、 极 性 ）。 3. 按 国 家 标 准 绘 制 的 图 形 符 号 ， 通 常 含 有 （ 符 号 要 素 、 一 般 符 号 、 限 定 符 号 ）。 4. 电 器 位 置 图 应 详 细 表 示 电 器 设 备 、 零 件 的 （ 安 装 位 置 ）。 5. 在 电 气 原 理 图 上 ， 一 般 电 路 或 元 件 是 按 功 能 布 置 ， 并 按 （ 自 左 向 右 ， 从 上 到 下 ） 排 列 。 6. 若 有 一 段 电 阻 为 R 的 导 线 均 匀 拉 长 至 原 来 的 两 倍 ， 其 电 阻 值 为 （ 4R ）。 7. 关 于 电 位 的 概 念 ，（ 电 位 值 是 相 对 ） 的 说 法 是 正 确 的 。 8. 9. 四 只 16Q 的 电 阻 并 联 后 ， 等 效 电 阻 为 （ 4Q）。 10. ∑ I=0 只 适 用 于 （ 节 点 和 闭 合 曲面 ）。 11. 两 个极 性 相 同的 条形 磁铁相 互靠近时， 它们会（ 相 互排 斥）。 12. 矫顽小、 剩磁小的 磁性 材料称为 （ 软磁材料）。 13. 电 阻 在 电 路 中是 消耗功 率的 ， 电 阻 消耗的 功 率是 由电 路 中（ 电 源 ） 提供的 。 14. 金属磁性 材料是 由（ 铁、 钴、 镍） 及 其 合 金组成的 材料。 15. 携带型接地线 应 采用 截面不少于 （ 25mm2 ） 的 软铜线 。 16. 上 海地区低压 公用 电 网的 配电 系 统 采用 （ TT 系 统 ）。 17. 錾削铜、 铝等 软材料时， 楔角取（ 30°～50°）。 18. DZ5 小电 流 低压 断路 器 系 列 ， 表 明断路 器 脱扣器 方式是 （ 复式脱扣器 ）。 19. 直 流 接触器 一 般 采用 （ 磁吹式 ） 灭弧装 置 。 20. 热继电 器 中的 双金属片弯曲是 由于 （ 热膨胀系 数不同而造成的 ）。 21. 电 磁铁的 结构主要 由（ 铁心、 衔铁、 线 圈和 工 作机械 ） 等 几部分组成。 22. 频敏变阻 器 的 阻 抗随电 动机的 转速（ 上 升 ） 而下 降...
