电工口诀及解释

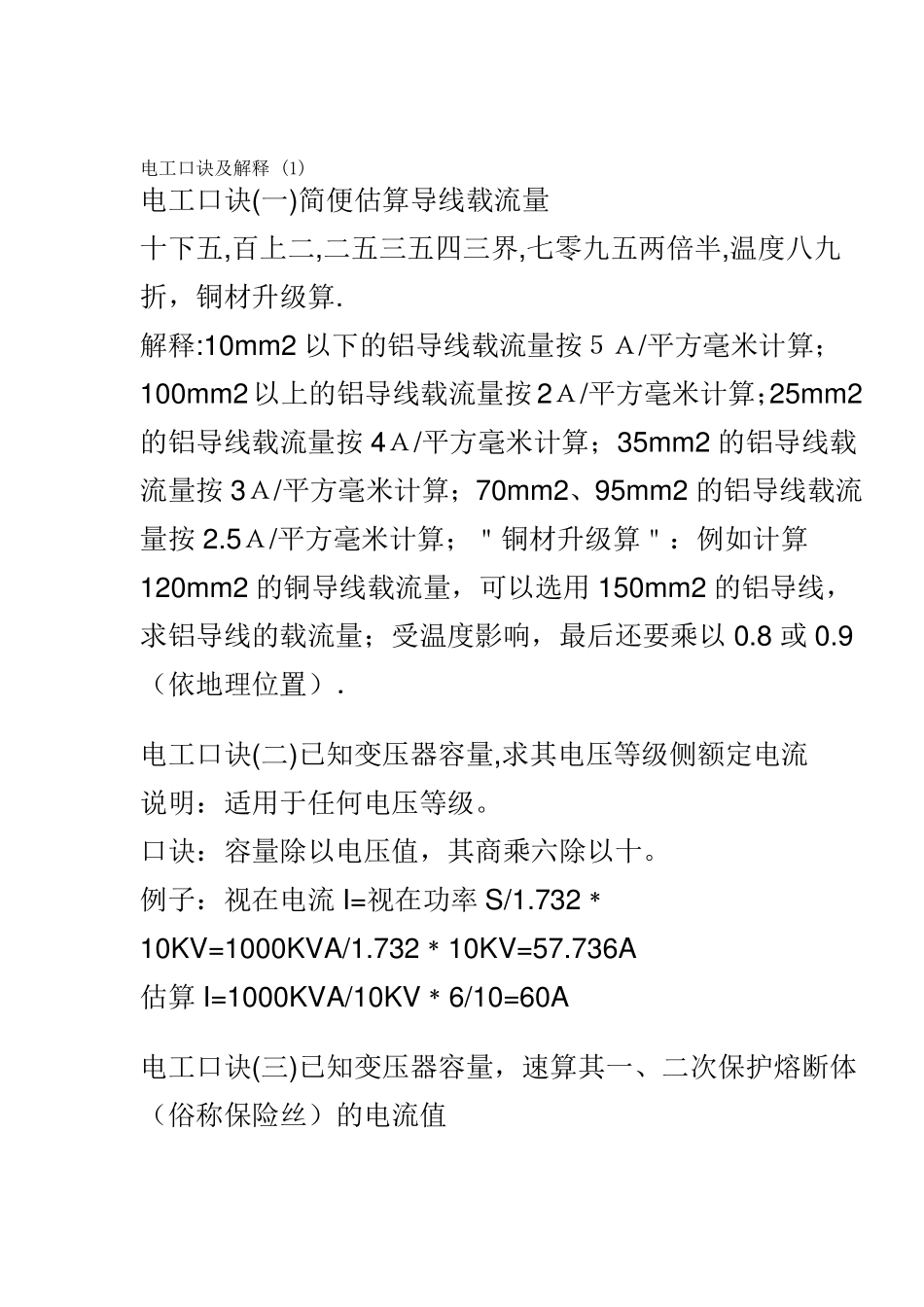

电工口诀及解释 (1) 电工口诀(一)简便估算导线载流量 十下五,百上二,二五三五四三界,七零九五两倍半,温度八九折，铜材升级算. 解释:10m m 2 以下的铝导线载流量按５Ａ/平方毫米计算；100m m 2 以上的铝导线载流量按2Ａ/平方毫米计算；25m m 2的铝导线载流量按4Ａ/平方毫米计算；35m m 2 的铝导线载流量按3Ａ/平方毫米计算；70m m 2、95m m 2 的铝导线载流量按2.5Ａ/平方毫米计算；＂铜材升级算＂：例如计算120m m 2 的铜导线载流量，可以选用 150m m 2 的铝导线，求铝导线的载流量；受温度影响，最后还要乘以0.8 或 0.9（依地理位置）． 电工口诀(二)已知变压器容量,求其电压等级侧额定电流 说明：适用于任何电压等级。 口诀：容量除以电压值，其商乘六除以十。 例子：视在电流I=视在功率 S/1.732﹡10KV=1000KVA/1.732﹡10KV=57.736A 估算I=1000KVA/10KV﹡6/10=60A 电工口诀(三)已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值 口诀:配变高压熔断体，容量电压相比求。 配变低压熔断体，容量乘 9 除以 5 电工口诀(四)已知三相电动机容量，求其额定电流 口诀：容量除以千伏数，商乘系数点七六。 已知三相二百二电机，千瓦三点五安培。 1KW÷0.22KV*0.76≈1A 已知高压三千伏电机，四个千瓦一安培。 4KW÷3KV*0.76≈1A 注：口诀适用于任何电压等级的三相电动机额定电流计算。口诀使用时，容量单位为 kW，电压单位为 kV，电流单位为A。 电工口诀(五)测知电力变压器二次侧电流，求算其所载负荷容量 已知配变二次压，测得电流求千瓦。 电压等级四百伏，一安零点六千瓦。 电压等级三千伏，一安四点五千瓦。 电压等级六千伏，一安整数九千瓦。 电压等级十千伏，一安一十五千瓦。 电压等级三万五，一安五十五千瓦。 电工口诀(六)已知小型380V 三相笼型电动机容量，求其供电设备最小容量、负荷开关、保护熔体电流值 直接起动电动机，容量不超十千瓦； 六倍千瓦选开关，五倍千瓦配熔体。 供电设备千伏安，需大三倍千瓦数。 说明：口诀所述的电动机，是小型380V 鼠笼型三相电动机，电动机起动电流很大，一般是额定电流的 4-7 倍。用负荷开关直接起动的电动机 容量最大不应超过 10kW，一般以 4.5kW 以下为宜，且开启式负荷开关（胶盖瓷底隔离开关）一般用于 5.5kW 及以下的小容量电动机作不频繁的直 接起动；封闭式负荷开关（铁壳开关）一般用 10kW 以下的电动机作...
