电工学2第一章部分答案VIP专享

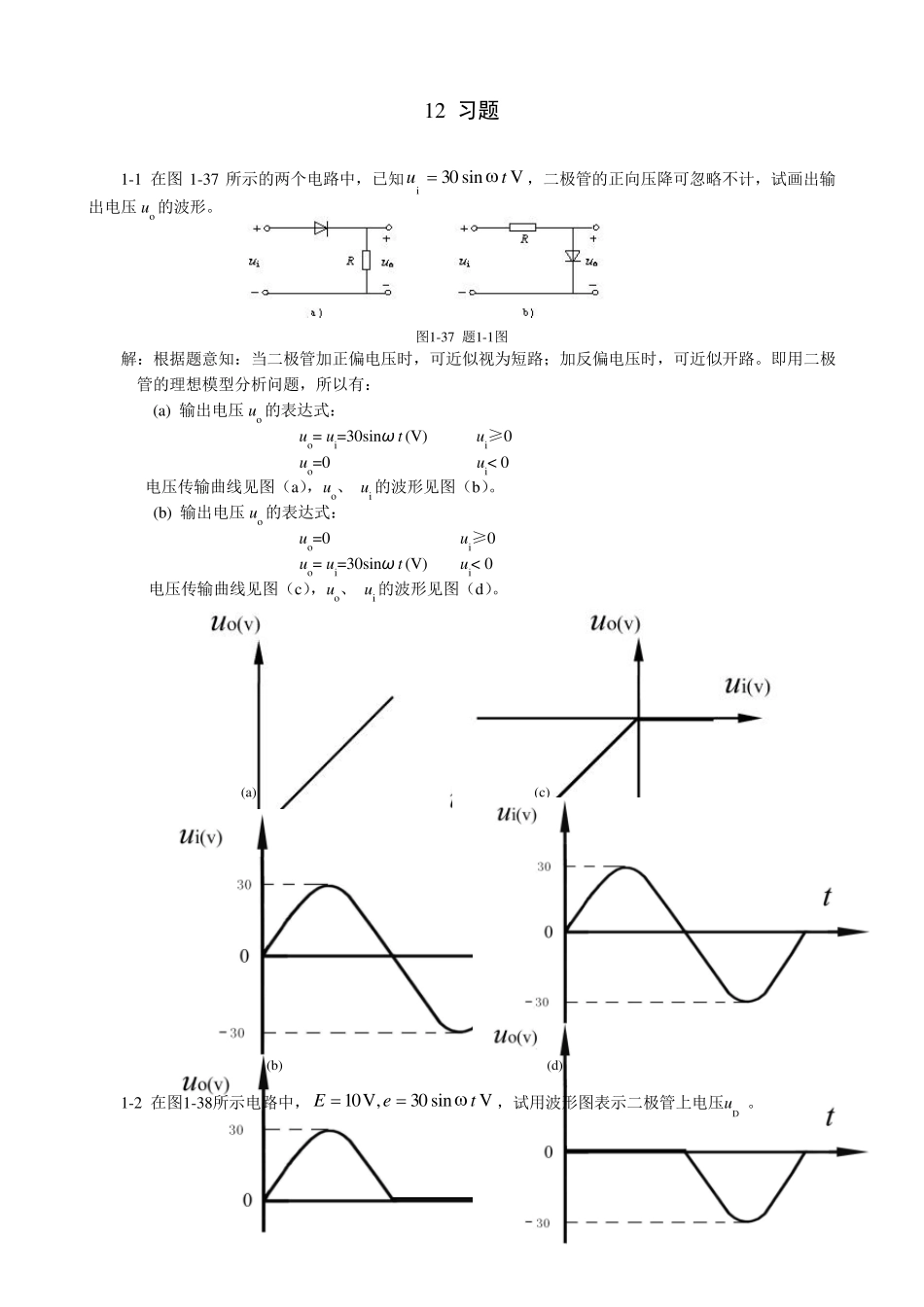

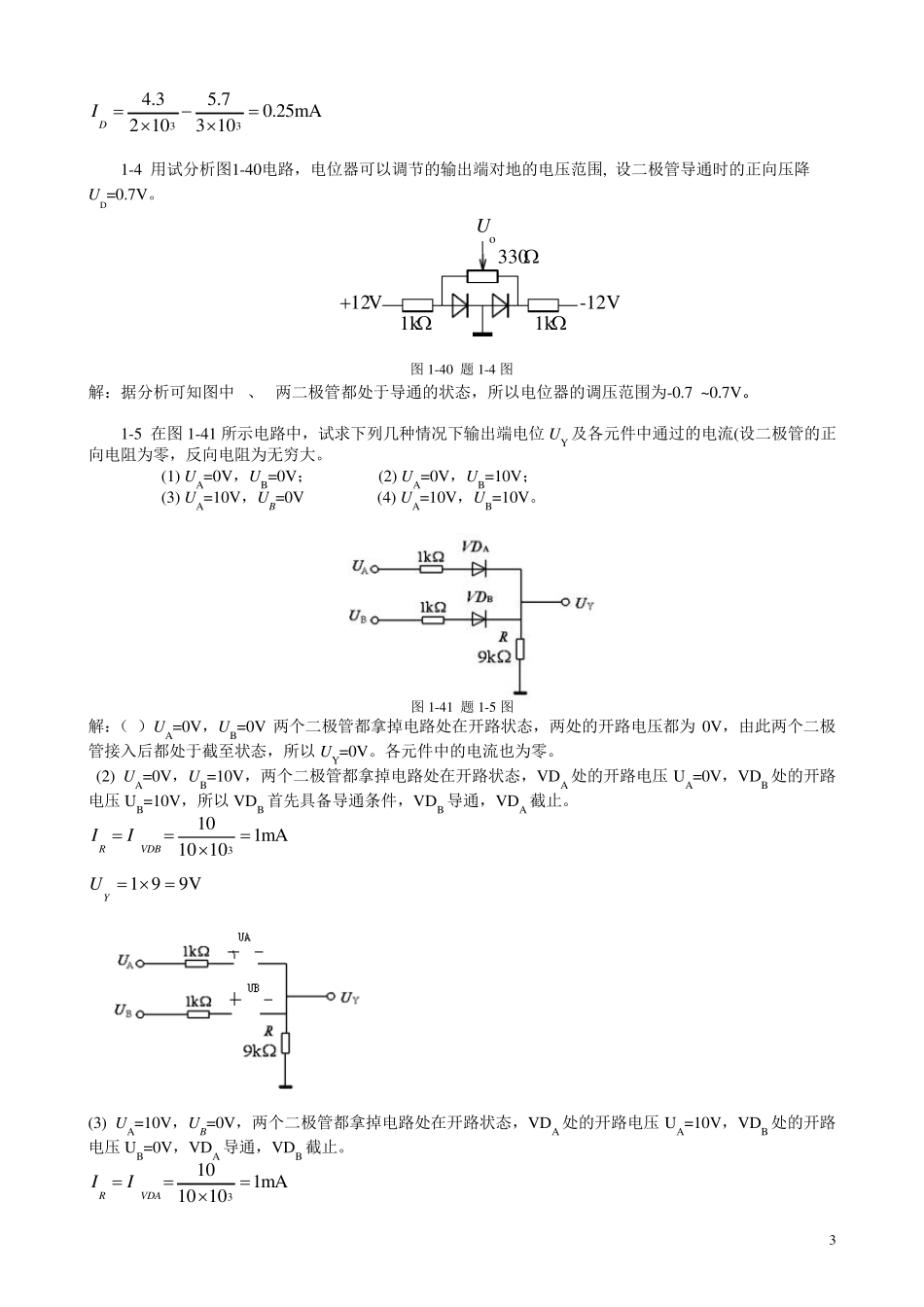

1 12 习题 1-1 在图1-37 所示的两个电路中，已知Vsin30itu，二极管的正向压降可忽略不计，试画出输出电压u o 的波形。 图1-37 题1-1图 解：根据题意知：当二极管加正偏电压时，可近似视为短路；加反偏电压时，可近似开路。即用二极管的理想模型分析问题，所以有： (a) 输出电压u o 的表达式： u o= u i=30sinω t (V) u i≥0 u o=0 u i< 0 电压传输曲线见图（a），u o、 u i 的波形见图（b）。 (b) 输出电压u o 的表达式： u o=0 u i≥0 u o= u i=30sinω t (V) u i< 0 电压传输曲线见图（c），u o、 u i的波形见图（d）。 (a) (c) (b) (d) 1-2 在图1-38所示电路中，Vsin30,V10teE，试用波形图表示二极管上电压uD 。 2 图1-38 题1-2图 解 假设拿掉二极管 则二极管所在处的开路电压为VDVt 10sin30 接入二极管后当开路电压大于零时二极管导通，二极管相当与短路线，二极管两端电压为0，开路电压小于零时，二极管相当与开路，二极管两端电压为开路电压 1-3 计算图1-39所示电路中流过二极管的电流ID，设二极管导通时的正向压降UD=0.7V。 -V5V53k2kDUDI--¦¸¦¸a 图1.39 题1-3图 解： 先 拿掉二极管假设电路开路如 下 图所示 V110525-U 所以 加 上 二极管后二极管处于导通状 态 ，原 电路等 效 为： 3 334.35.70.25mA2 103 10DI- 1-4 用试分析图1-40电路，电位器可以调节的输出端对地的电压范围, 设二极管导通时的正向压降UD=0.7V。 oU330W1kW12V-V121kW ab 图1-40 题1-4 图 解：据分析可知图中a、b两二极管都处于导通的状态，所以电位器的调压范围为-0.7V~0.7V。 1-5 在图1-41 所示电路中，试求下列几种情况下输出端电位UY 及各元件中通过的电流(设二极管的正向电阻为零，反向电阻为无穷大。 (1) UA=0V，UB=0V； (2) UA=0V，UB=10V； (3) UA=10V，UB=0V (4) UA=10V，UB=10V。 图1-41 题1-5 图 解：（1）UA=0V，UB=0V 两个二极管都拿掉电路处在开路状态，两处的开路电压都为 0V，由此两个二极管接入后都处于截至状态，所以UY=0V。各元件中的电流也为零。 (2) UA=0V，UB=10V，两个二极管都拿掉电路处在开路状态，VDA 处的开路电压UA=0V，VDB 处的开路电压UB=10V，所以VDB 首先具备导通条件，VDB 导通，VDA 截止。 3101mA10 10RVDBII 1 99VYU   (3) UA=1...
