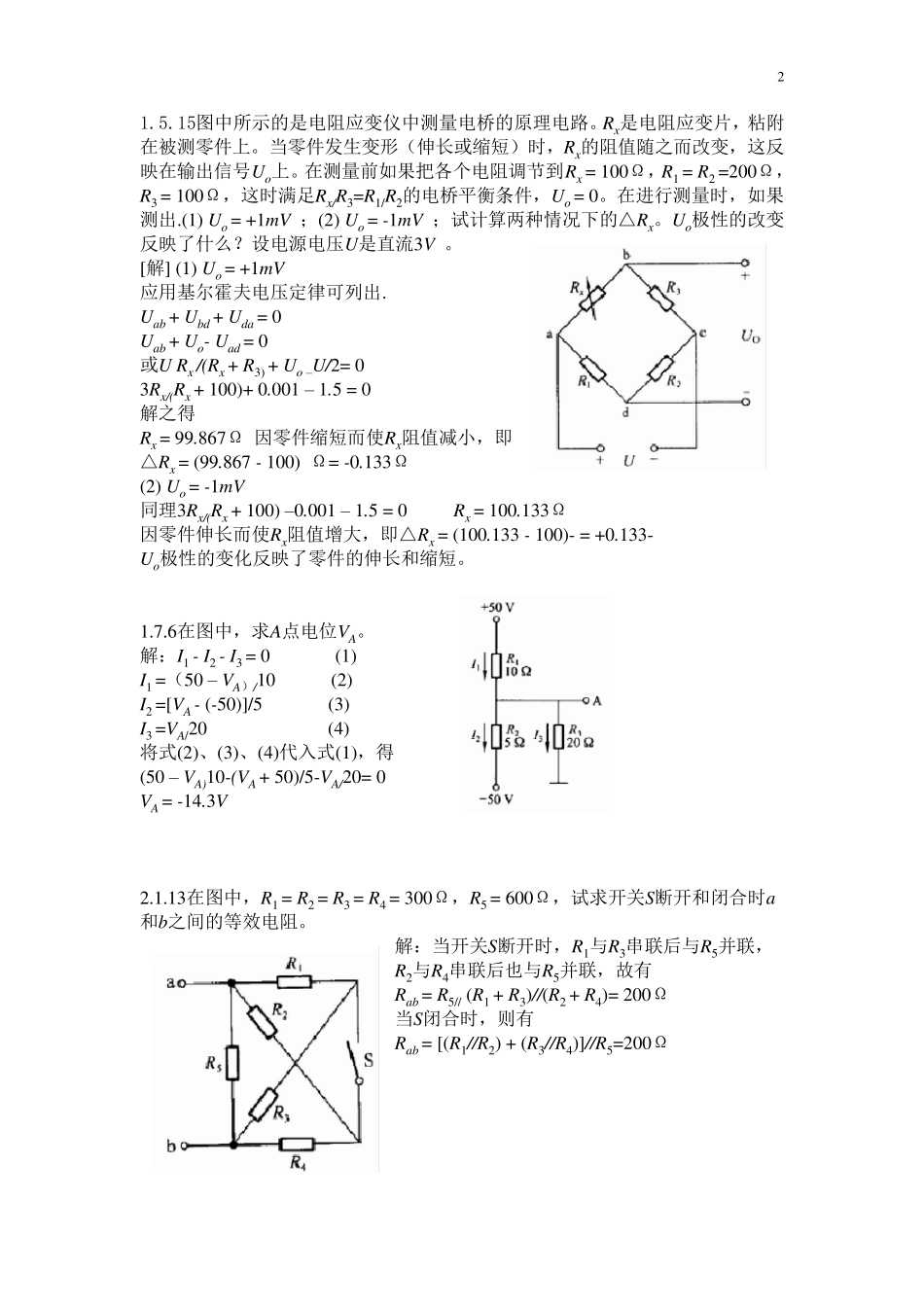

1 1.5.9在图中,五个元件代表电源和负载。电流和电压的参考方向如图中所示。 今通过实验测量得知 I1 = -4A I2 = 6A I3 = 10A U1 = 140V U2 = -90V U3 = 60V U4 = -80V U5 = 30V 1 试标出各电流的实际方向和各电压的实际极性。 2 判断哪些元件是电源？哪些是负载？ 3 计算各元件的功率，电源发出的功率和负载取用的功率是否平衡？ 解：2 、 元件1 ，2 为电源；3 ，4 ，5 为负载。 3 、P1 = U1I1 = 140 * (-4)W = -560W P2 = U2I2 = (-90) * 6W = -540W P3 = U3I3 = 60 *10W = 600W P4 = U4I1 = (-80)* (-4)W = 320W P5 = U5I2 = 30 * 6W = 180W 电源发出功率PE =P1 + P2=1100W 负载取用功率P = P3 + P4 + P5 = 1100W 两者平衡 1.5.10在图中，已知I1 = 3mA,I2 = 1mA.试确定电路元件3中的电流I3和其两端电压U3，并说明它是电源还是负载。校验整个电路的功率是否平衡。 解：首先根据基尔霍夫电流定律列出 -I1 + I2 - I3 = 0 -3 + 1 - I3 = 0 可求得I3 = -2mA, I3的实际方向与图中的参考方向相反。 根据基尔霍夫电流定律可得 U3 = (30 + 10 * 103 * 3 * 10-3)V = 60V 其次确定电源还是负载：1 从电压和电流的实际方向判定： 电路元件3 电流I3从+端流出,故为电源; 80V元件 电流I2从+端流出，故为电源； 30V元件 电流I1从+端流入，故为负载。 2 从电压和电流的参考方向判别： 电路元件3 U3和I3的参考方向相同P = U3I3 = 60 * (-2) * 10-3W =-120 * 10-3W（负值），故为电源； 80V元件U2和I2的参考方向相反P = U2I2 = 80 * 1 * 10-3W =80 * 10-3W（正值），故为电源； 30V元件U1和I1参考方向相同P = U1I1 = 30 * 3 * 10-3W = 90 *10-3W（正值），故为负载。 两者结果一致。 最后校验功率平衡：电阻消耗功率.PR1 = R1I12 = 10 * 32mW = 90mW PR2 = R2I22 = 20 * 12mW = 20mW 电源发出功率.PE = U2I2 + U3I3 = (80 + 120)mW = 200mW 负载取用和电阻损耗功率.P = U1I1 + R1 I12 + R2 I22 = (90 + 90 + 20)mW = 200mW 两者平衡 2 1.5.15图中所示的是电阻应变仪中测量电桥的原理电路。Rx是电阻应变片，粘附 在被测零件上。当零件发生变形（伸长或缩短）时，Rx的阻值随之而改变，这反映在输出信号Uo上。在测量前...
