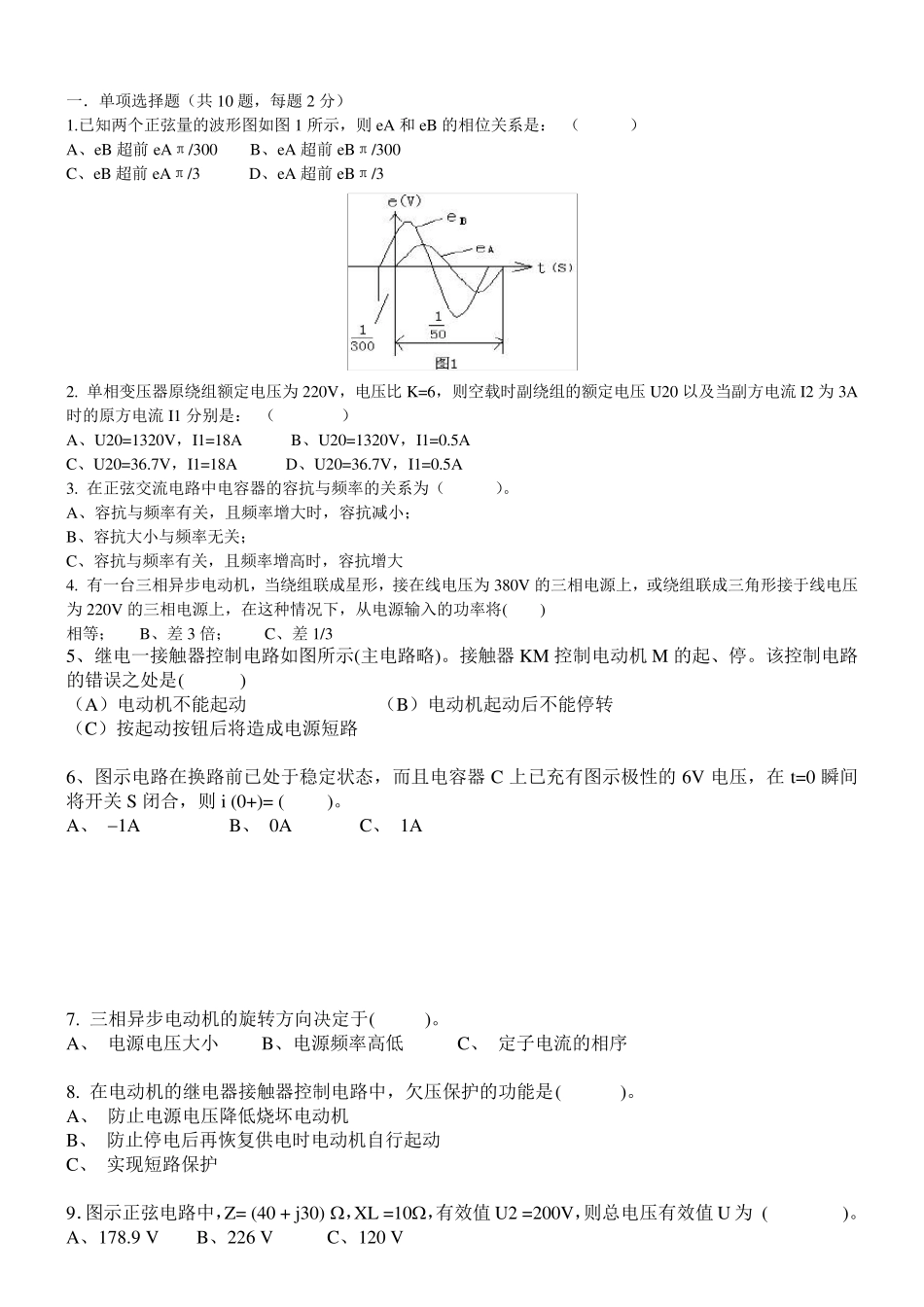

一．单项选择题（共10 题，每题2 分） 1.已知两个正弦量的波形图如图1 所示，则eA 和eB 的相位关系是： （ ） A、eB 超前eAπ/300 B、eA 超前eBπ/300 C、eB 超前eAπ/3 D、eA 超前eBπ/3 2. 单相变压器原绕组额定电压为 220V，电压比 K=6，则空载时副绕组的额定电压 U20 以及当副方电流 I2 为 3A时的原方电流 I1 分别是： （ ） A、U20=1320V，I1=18A B、U20=1320V，I1=0.5A C、U20=36.7V，I1=18A D、U20=36.7V，I1=0.5A 3. 在正弦交流电路中电容器的容抗与频率的关系为（ ）。 A、容抗与频率有关，且频率增大时，容抗减小； B、容抗大小与频率无关； C、容抗与频率有关，且频率增高时，容抗增大 4. 有一台三相异步电动机，当绕组联成星形，接在线电压为 380V 的三相电源上，或绕组联成三角形接于线电压为 220V 的三相电源上，在这种情况下，从电源输入的功率将( ) 相等； B、差 3 倍； C、差 1/3 5、继电一接触器控制电路如图所示(主电路略)。接触器 KM 控制电动机 M 的起、停。该控制电路的错误之处是( ) （A）电动机不能起动 （B）电动机起动后不能停转 （C）按起动按钮后将造成电源短路 6、图示电路在换路前已处于稳定状态，而且电容器 C 上已充有图示极性的6V 电压，在 t=0 瞬间将开关S 闭合，则i (0+)= ( )。 A、 1A B、 0A C、 1A 7. 三相异步电动机的旋转方向决定于( )。 A、 电源电压大小 B、电源频率高低 C、 定子电流的相序 8. 在电动机的继电器接触器控制电路中，欠压保护的功能是( )。 A、 防止电源电压降低烧坏电动机 B、 防止停电后再恢复供电时电动机自行起动 C、 实现短路保护 9．图示正弦电路中，Z= (40 + j30) ，XL =10 ，有效值 U2 =200V，则总电压有效值 U 为 ( )。 A、178.9 V B、226 V C、120 V 10、 图 为 一 直 流 电 磁 铁 磁 路 ， 线 圈 接 恒 定 电 压 U。 当 气 隙 长 度 减 小 时 ， 线 圈 电 流 I 将 ( )。 A 、 增 大 B、 减 小 C、 保 持 不 变 二 、 判 断 题 （ 共 10 题 ， 每 题 1 分 ） 1、 任 意 两 点 间 的 电 压 随 着 参 考 点 选 的 不 同 而 改 变 。（ ） 2、 一 个 电 动 势 为 E 的 理 想 电 压 源 可 以 化 为 一 个 电 流 为 IS的 理 想 ...
