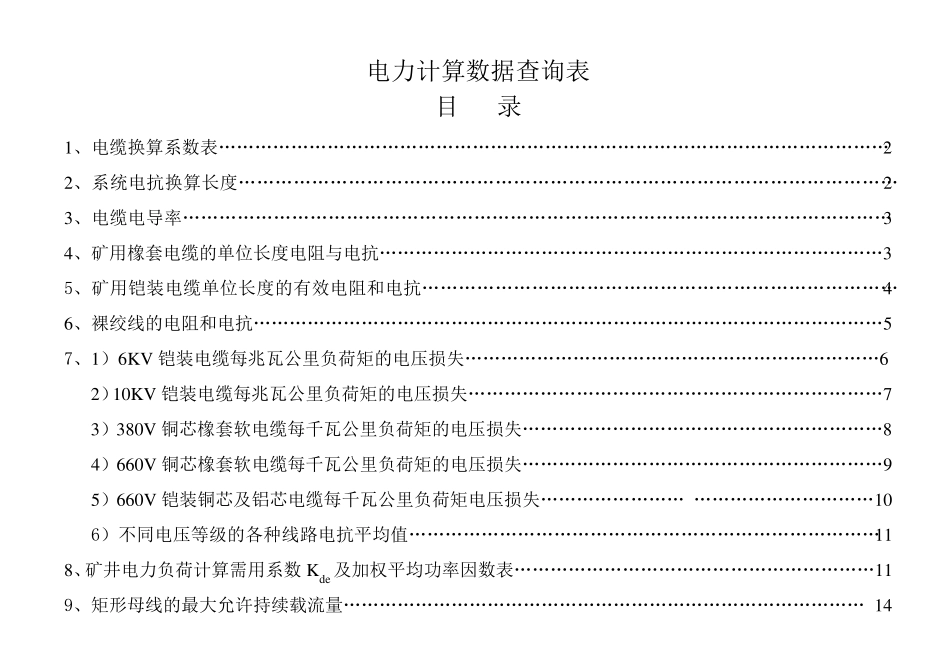

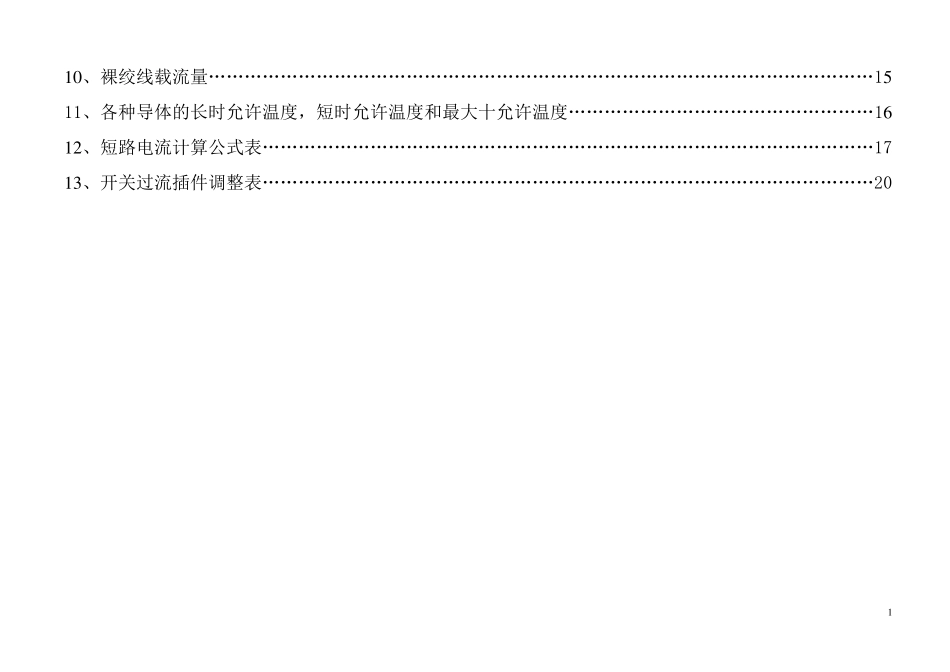

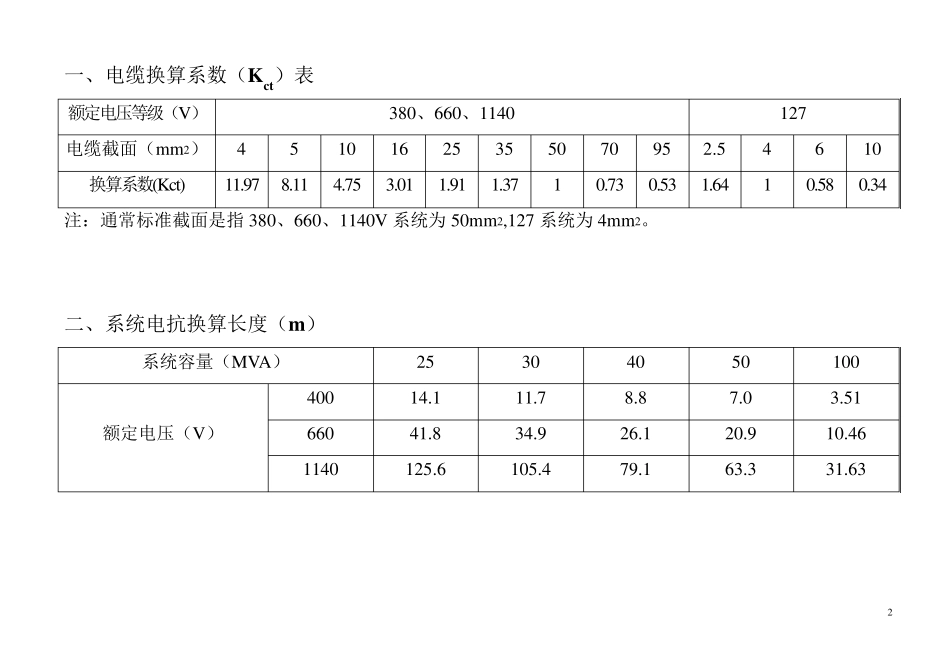

电力计算数据查询表 目 录 1、电缆换算系数表…………………………………………………………………………………………………2 2、系统电抗换算长度………………………………………………………………………………………………2 3、电缆电导率………………………………………………………………………………………………………3 4、矿用橡套电缆的单位长度电阻与电抗…………………………………………………………………………3 5、矿用铠装电缆单位长度的有效电阻和电抗……………………………………………………………………4 6、裸绞线的电阻和电抗……………………………………………………………………………………………5 7、1）6KV 铠装电缆每兆瓦公里负荷矩的电压损失……………………………………………………………6 2）10KV 铠装电缆每兆瓦公里负荷矩的电压损失……………………………………………………………7 3）380V 铜芯橡套软电缆每千瓦公里负荷矩的电压损失……………………………………………………8 4）660V 铜芯橡套软电缆每千瓦公里负荷矩的电压损失……………………………………………………9 5）660V 铠装铜芯及铝芯电缆每千瓦公里负荷矩电压损失…………………… …………………………10 6）不同电压等级的各种线路电抗平均值……………………………………………………………………11 8、矿井电力负荷计算需用系数Kde及加权平均功率因数表……………………………………………………11 9、矩形母线的最大允许持续载流量…………………………………………………………………………… 14 1 1 0 、裸绞线载流量…………………………………………………………………………………………………15 11、各种导体的长时允许温度，短时允许温度和最大十允许温度……………………………………………16 1 2 、短路电流计算公式表…………………………………………………………………………………………17 1 3 、开关过流插件调整表…………………………………………………………………………………………20 2 一、电缆换算系数（Kct）表 额定电压等级（V） 380、660、1140 127 电缆截面（mm2） 4 5 10 16 25 35 50 70 95 2.5 4 6 10 换算系数(Kct) 11.97 8.11 4.75 3.01 1.91 1.37 1 0.73 0.53 1.64 1 0.58 0.34 注：通常标准截面是指 380、660、1140V 系统为 ...
