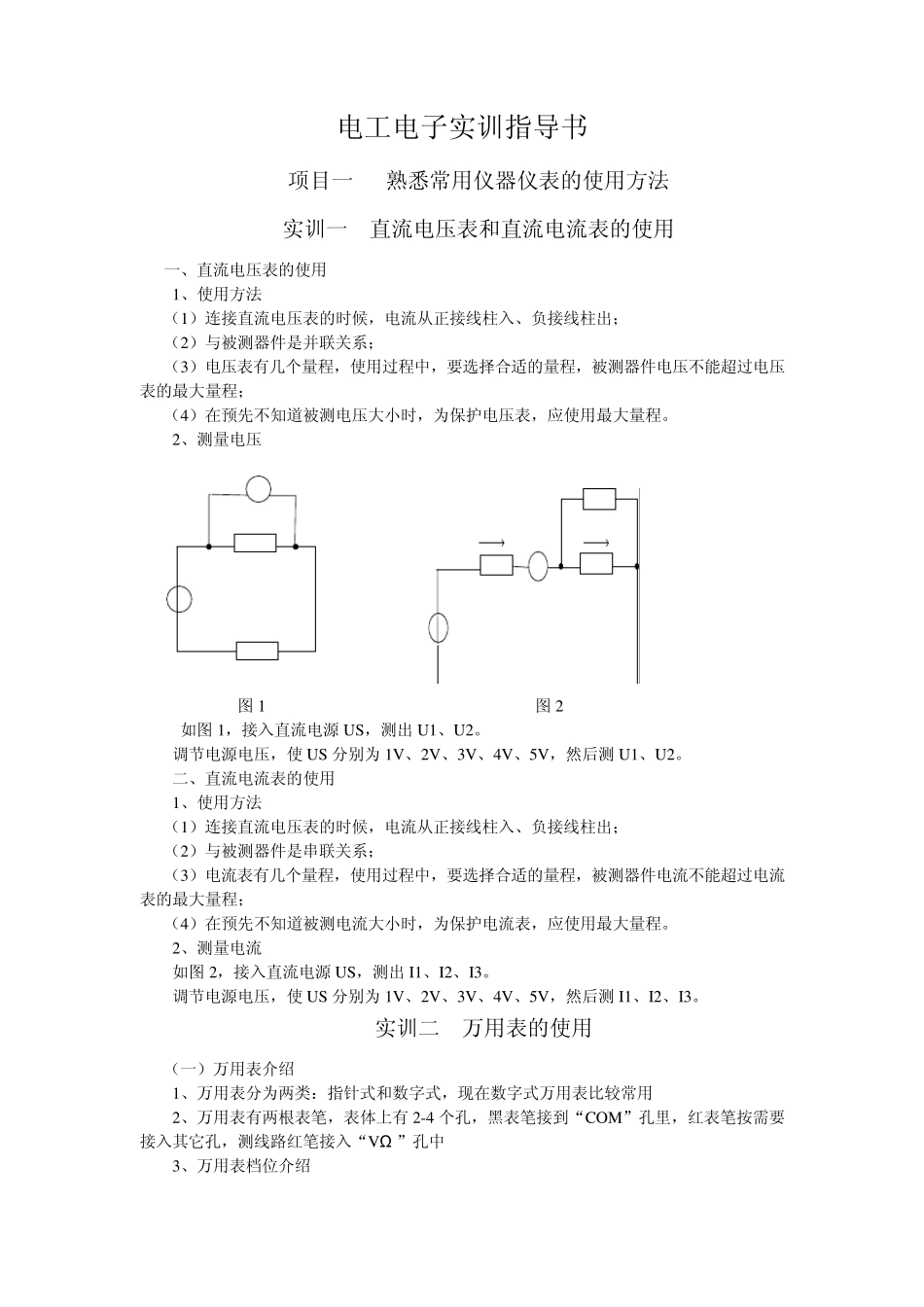

电工电子实训指导书 项目一 熟悉常用仪器仪表的使用方法 实训一 直流电压表和直流电流表的使用 一、直流电压表的使用 1、使用方法 （1）连接直流电压表的时候，电流从正接线柱入、负接线柱出； （2）与被测器件是并联关系； （3）电压表有几个量程，使用过程中，要选择合适的量程，被测器件电压不能超过电压表的最大量程； （4）在预先不知道被测电压大小时，为保护电压表，应使用最大量程。 2、测量电压 vR1R2US-+ AR1R2US-+R3I1I2I3 图1 图2 如图1，接入直流电源U S，测出U 1、U 2。 调节电源电压，使U S 分别为1V 、2V 、3V 、4V 、5V ，然后测U 1、U 2。 二、直流电流表的使用 1、使用方法 （1）连接直流电压表的时候，电流从正接线柱入、负接线柱出； （2）与被测器件是串联关系； （3）电流表有几个量程，使用过程中，要选择合适的量程，被测器件电流不能超过电流表的最大量程； （4）在预先不知道被测电流大小时，为保护电流表，应使用最大量程。 2、测量电流 如图2，接入直流电源U S，测出I1、I2、I3。 调节电源电压，使U S 分别为1V 、2V 、3V 、4V 、5V ，然后测I1、I2、I3。 实训二 万用表的使用 （一）万用表介绍 1、万用表分为两类：指针式和数字式，现在数字式万用表比较常用 2、万用表有两根表笔，表体上有2-4 个孔，黑表笔接到“COM”孔里，红表笔按需要接入其它孔，测线路红笔接入“V Ω ”孔中 3、万用表档位介绍 蜂鸣二极管档：可以检测二极管、三极管、场效应管、电容、电感、小型变压器（只能测好坏）和线路； DCV.V-（直流电压档）：测量直流电压，测量方法，并联负载两端； ACV.V~（交流电压档）：测量交流电压，测量方法：并联负载两端； Ω （电阻档）：测量电阻阻值，测量电阻时注意，用大量程测小电阻会出现“000”（无阻值）；用小量程测大电阻会出现“1”（无穷大）； HFE 档：测量三极管的放大倍数 F：电容档 DCA.A-：直流电流档 ACA.A~：交流电流档 测量电流的方法：切断线路，将万用表串联接入电路。 （二）万用表测量电路状态 选择Ω （电阻档）： 1、两表笔短接后数值：“000-003”，且表响；表笔没短接时就为“1” 2、测量通路：正常工作时表笔数值（N-1999） 3、测量断路：由于元器件烧断造成，电流大经过元器件温度升高电流形不成回路，显示“1”，除电容外其它全坏 4、测量短路：由于元器件击穿造成，形成导线作用，测量值为“00...
