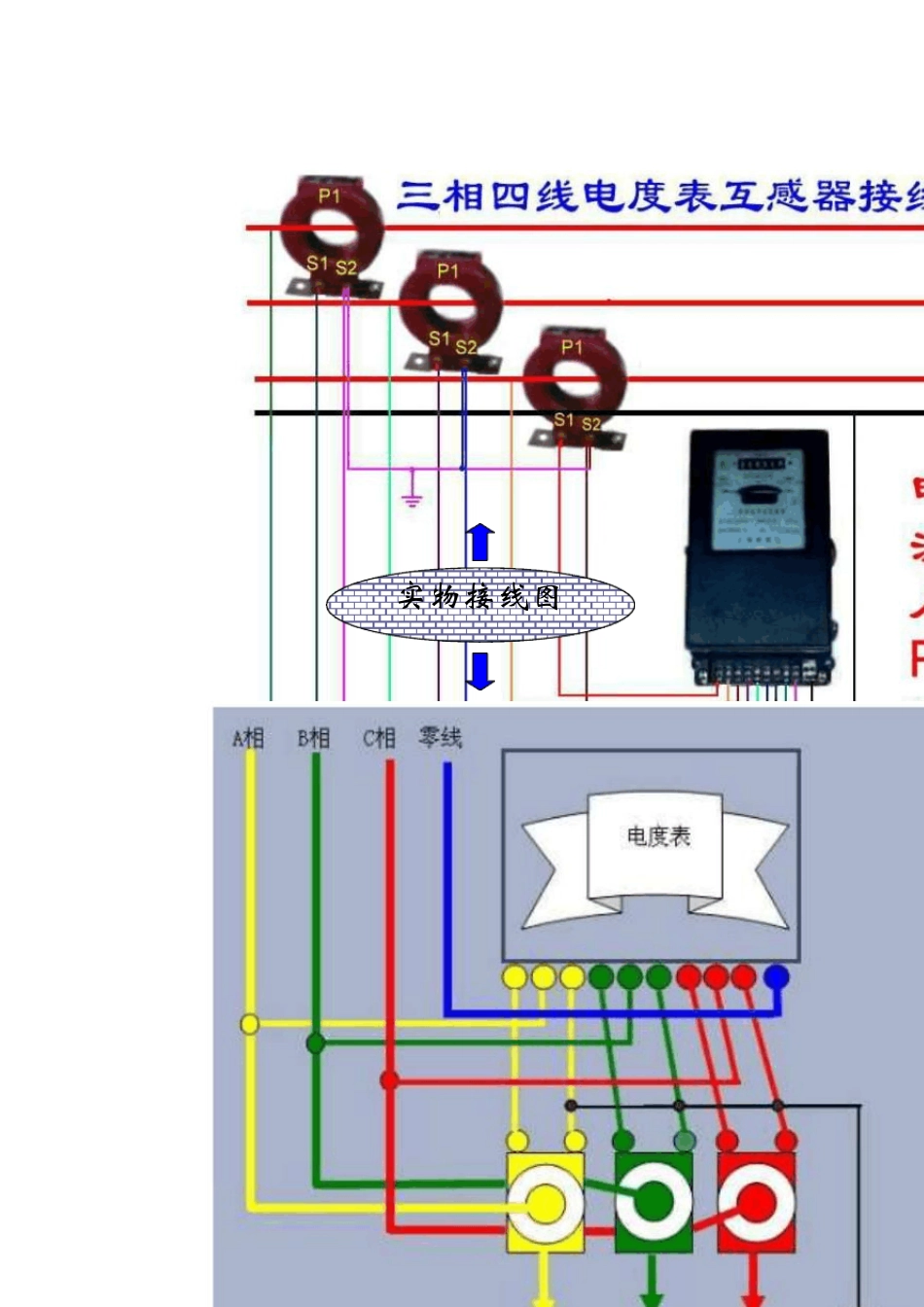

选件及接线要求 1. 电度表的额定电压应与电源电压一致，额定电流应是 5安； 2. 要按正相序接线，三相四线有功表的零线必须入表，零火不得反接； 3. 电流互感器一次额定电流满足负载额定客流的需要，电流互感器的变化应相同，K2端应接地或接零，为便于接线选 LQG型的，精度应不低于 0.5级。电流互感器的极性要用对，不能反接； 4. 二次应使用绝缘铜导线，中间不得有接头。截面：电压回路不小于 1.5mm平方；电流回路不小于 2.5mm平方；一次线按一次负荷电流选； 5. 二次线应排列整齐，两端穿戴有回路标记和编号的“标志头”； 6. 当计量电流超过 250A时，其回路已经专用端子接线，各相导线在专用端子上排列整齐： 自上而下、或自左至右为 U、V、 W 、N。、 7. 三相四线有功电度表（DT型），可对三相四线对称或不对称负载做有功电量的计量；而三相四线有功电度表(DS型)，仅可对三相三线对称或不对称负载做有功电量的计量； 8. 开关熔断器接负载侧； 9. 电度表的金属外壳应接地。 原理图 实物接线图
