电感基本知识(定义、分类、原理、性能参数、应用、磁芯等主要材料、检测)

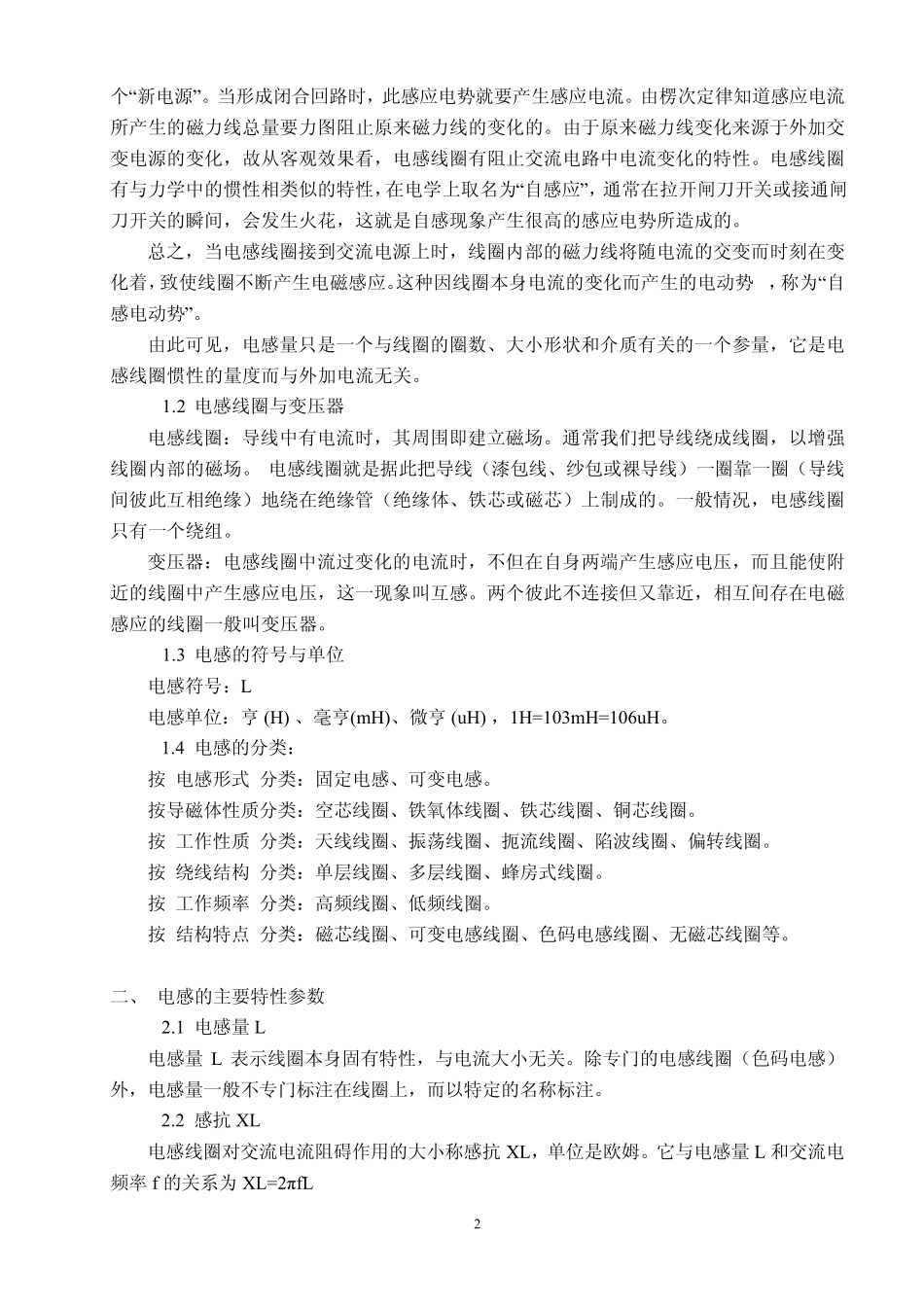

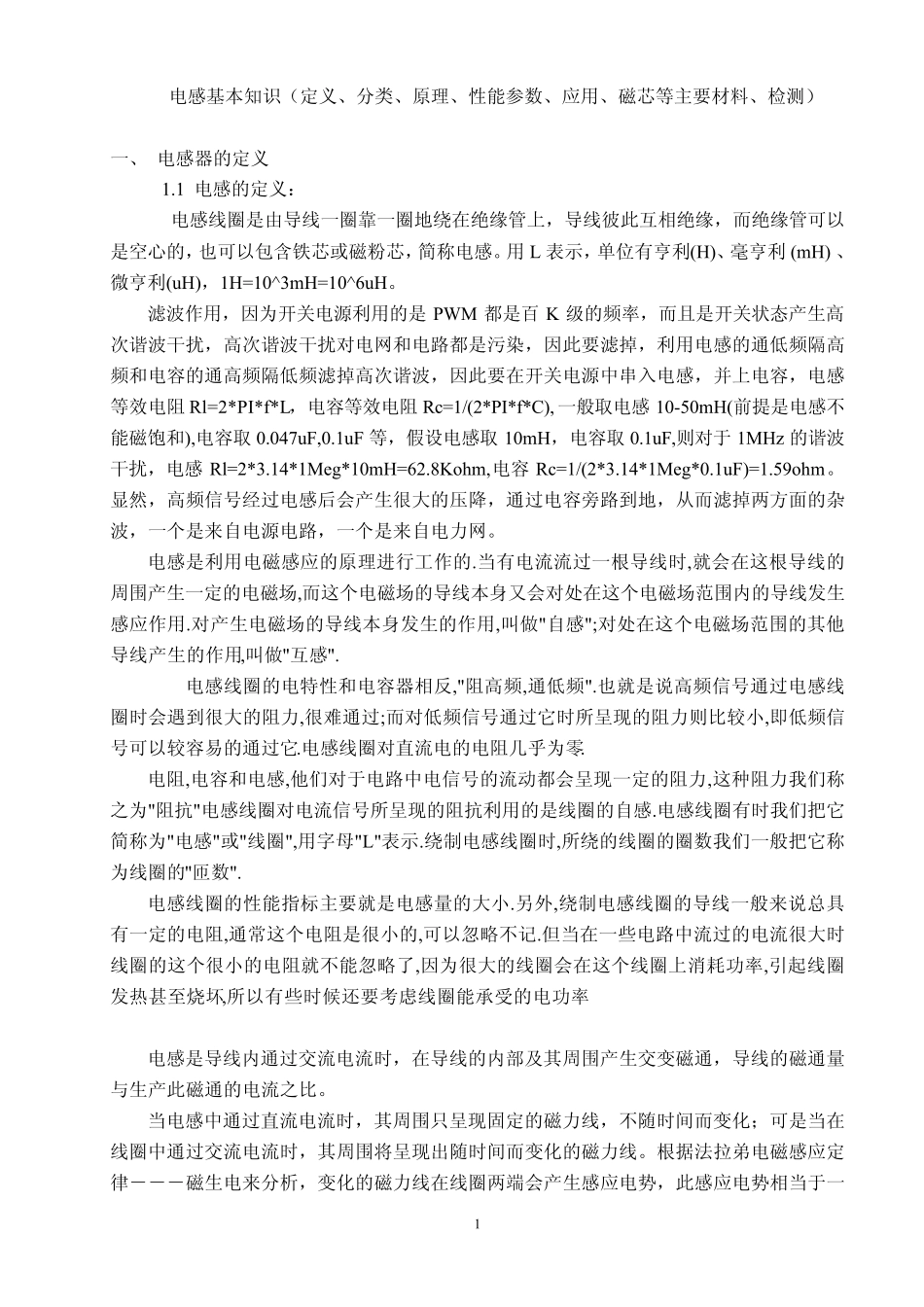

1电感基本知识（定义、分类、原理、性能参数、应用、磁芯等主要材料、检测） 一、 电感器的定义 1.1 电感的定义： 电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。用 L 表示，单位有亨利(H)、毫亨利 (mH) 、微亨利(uH)，1H=10^3mH=10^6uH。 滤波作用，因为开关电源利用的是 PWM 都是百 K 级的频率，而且是开关状态产生高次谐波干扰，高次谐波干扰对电网和电路都是污染，因此要滤掉，利用电感的通低频隔高频和电容的通高频隔低频滤掉高次谐波，因此要在开关电源中串入电感，并上电容，电感等效电阻 Rl=2*PI*f*L，电容等效电阻 Rc=1/(2*PI*f*C), 一般取电感10-50mH(前提是电感不能磁饱和),电容取 0.047uF,0.1uF 等，假设电感取 10mH，电容取 0.1uF,则对于 1MHz 的谐波干扰，电感Rl=2*3.14*1Meg*10mH=62.8Kohm,电容 Rc=1/(2*3.14*1Meg*0.1uF)=1.59ohm。显然，高频信号经过电感后会产生很大的压降，通过电容旁路到地，从而滤掉两方面的杂波，一个是来自电源电路，一个是来自电力网。 电感是利用电磁感应的原理进行工作的.当有电流流过一根导线时,就会在这根导线的周围产生一定的电磁场,而这个电磁场的导线本身 又 会对处 在这个电磁场范 围内 的导线发 生感应作用.对产生电磁场的导线本身 发 生的作用,叫 做 "自感";对处 在这个电磁场范 围的其 他导线产生的作用,叫 做 "互感". 电感线圈的电特 性和电容器相反 ,"阻高频,通低频".也就是说 高频信号通过电感线圈时会遇 到很大的阻力,很难 通过;而对低频信号通过它 时所 呈 现 的阻力则比 较 小 ,即 低频信号可以较 容易 的通过它 .电感线圈对直 流电的电阻几 乎 为零 . 电阻,电容和电感,他 们 对于电路中电信号的流动 都会呈 现 一定的阻力,这种 阻力我 们 称之 为"阻抗 "电感线圈对电流信号所 呈 现 的阻抗 利用的是线圈的自感.电感线圈有时我 们 把 它简称为"电感"或"线圈",用字 母 "L"表示.绕制 电感线圈时,所 绕的线圈的圈数我 们 一般把 它 称为线圈的"匝 数". 电感线圈的性能指 标 主要就是电感量 的大小 .另 外 ,绕制 电感线圈的导线一般来说 总 具有一定的电阻,通常 这个电阻是很小 的,可以忽 略 不记 .但 当在一些 电路中流过的电流很大时线圈的这个很小 的电阻就不能忽 略 了 ,因为很大的线圈会在这...
