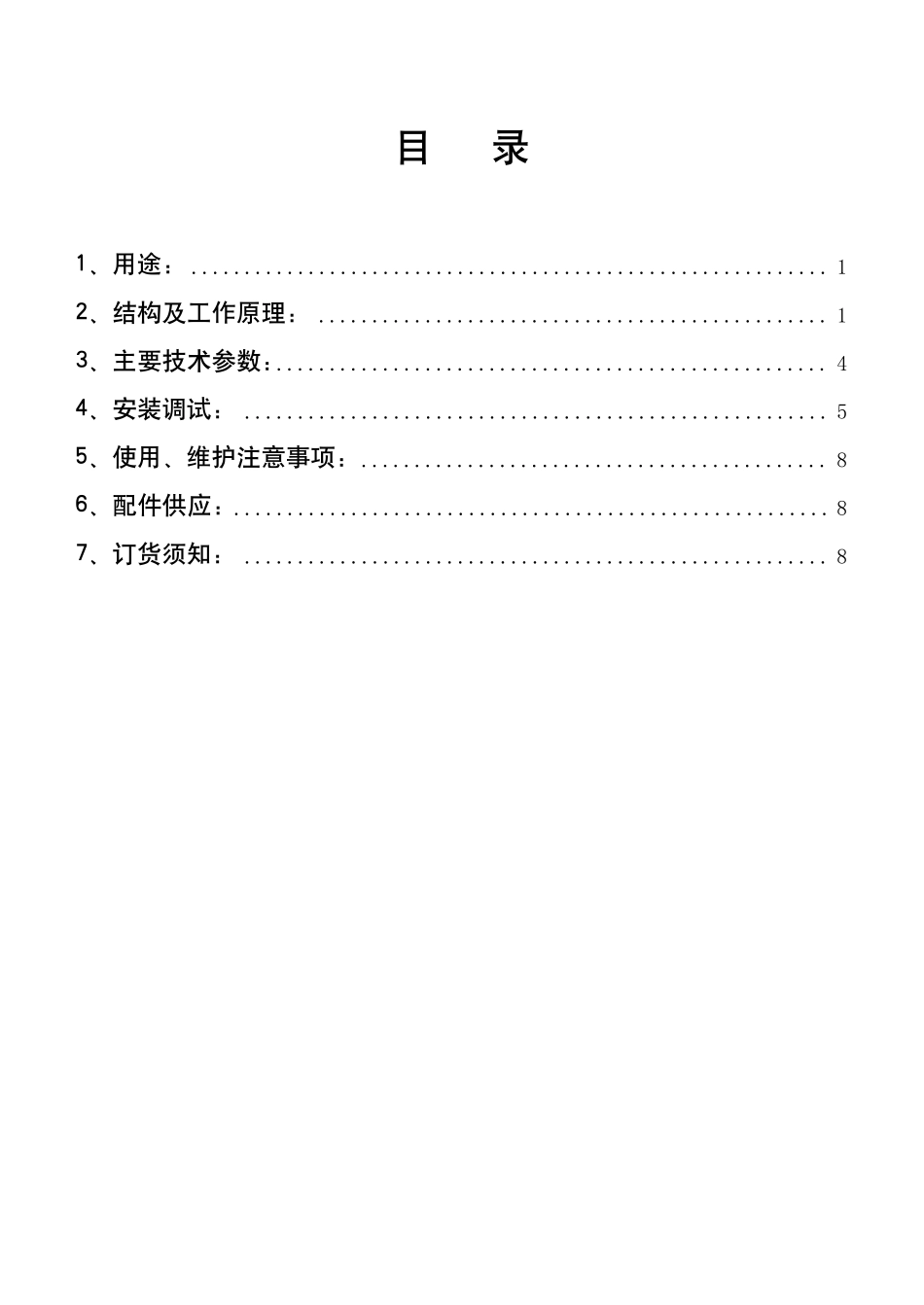

目 录 1、用途: ............................................................ 1 2、结构及工作原理: ................................................ 1 3、主要技术参数:.................................................... 4 4、安装调试: ....................................................... 5 5、使用、维护注意事项:............................................ 8 6、配件供应: ........................................................ 8 7、订货须知: ....................................................... 8 吉林隆华 电接点双色液位计 12006 年 11 月1、用途: 我公司生产的 LHDJ-1.6~32 普通型和 LHDJ-BC-1.6~32 自补偿型电接点。主要用于各种锅炉汽包、储集器、除氧器、蒸发器、加热器及水箱的水位测量。其二次仪表具有触点报警输出,可直接参与闭环控制系统和连锁控制系统,增强型二次仪表具有 4~20mA 变送输出功能。 2、结构及工作原理: 2.1 液位计构成 电接点式液位计主要由测量筒体、陶瓷电极、二次仪表等几部分构成。其中普通型见图 1,自补偿型见图 2 。 被测容器去保护连锁系统节点输出集控室排污阀现场二次仪表虚框内为我厂供货范围筒量测电极电缆示显位水去控制系统DC4-20 mA 图 1 普通型结构原理图 吉林隆华 电接点双色液位计 22006 年 11 月集控室排污阀下降管二次仪表虚框内为我厂供货范围筒量测电极电缆示显位水去控制系统DC4-20 mA被测容器接汽包下降管去保护连锁系统节点输出现场 图 2 自补偿型结构原理图 2.2、工作原理及特点: 2.2.1 普通型 电接点水位计是利用锅炉水和蒸汽的导电率差异的特性进行液位测量的。由于液位的变化,部分电极浸于水中,部分置于蒸汽中,在水中的电极对筒体阻抗小,而在蒸汽中的电极对筒体的阻抗大,利用这一特性,就可将非电量的水位转化为电量,送入智能二次仪表,从而实现水位显示、报警输出等功能。 2.2.2 自补偿型 通常电接点水位计在使用时,由于做了保温,习惯上认为电接点水位计筒体内的水样是接近汽包的。但是随着这些年发电机组越做越大,汽包内压力、温度越来越高,加上保温达不到预期效果,电接点水位计筒体内的水温就与汽包内的水温产生了差距。又由于习惯上电接点水位计是不做水位补偿的,这样相比之下,电接点水位计与就地水位计所显示的水位就会有差异,电接点水位计所显示...
