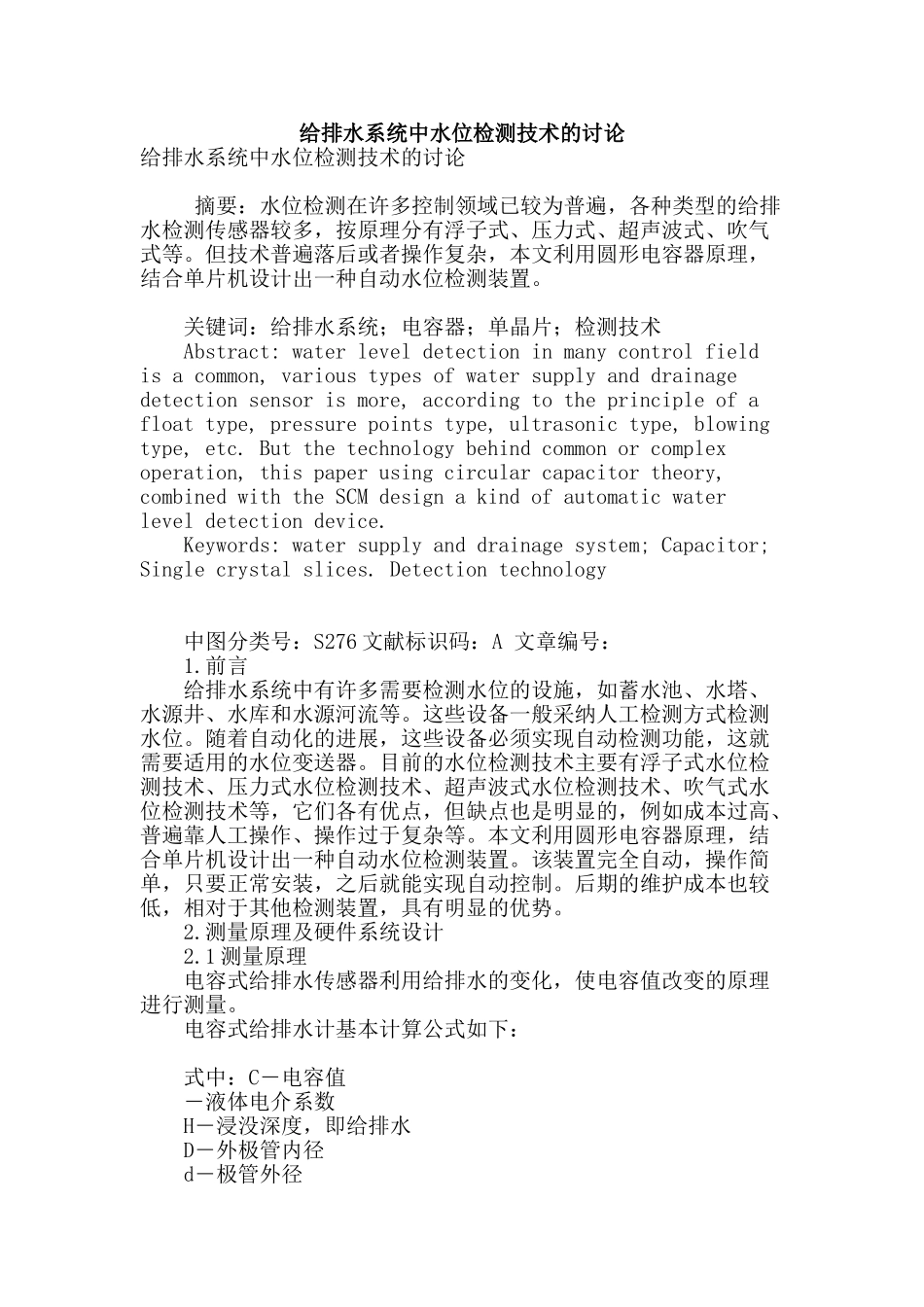

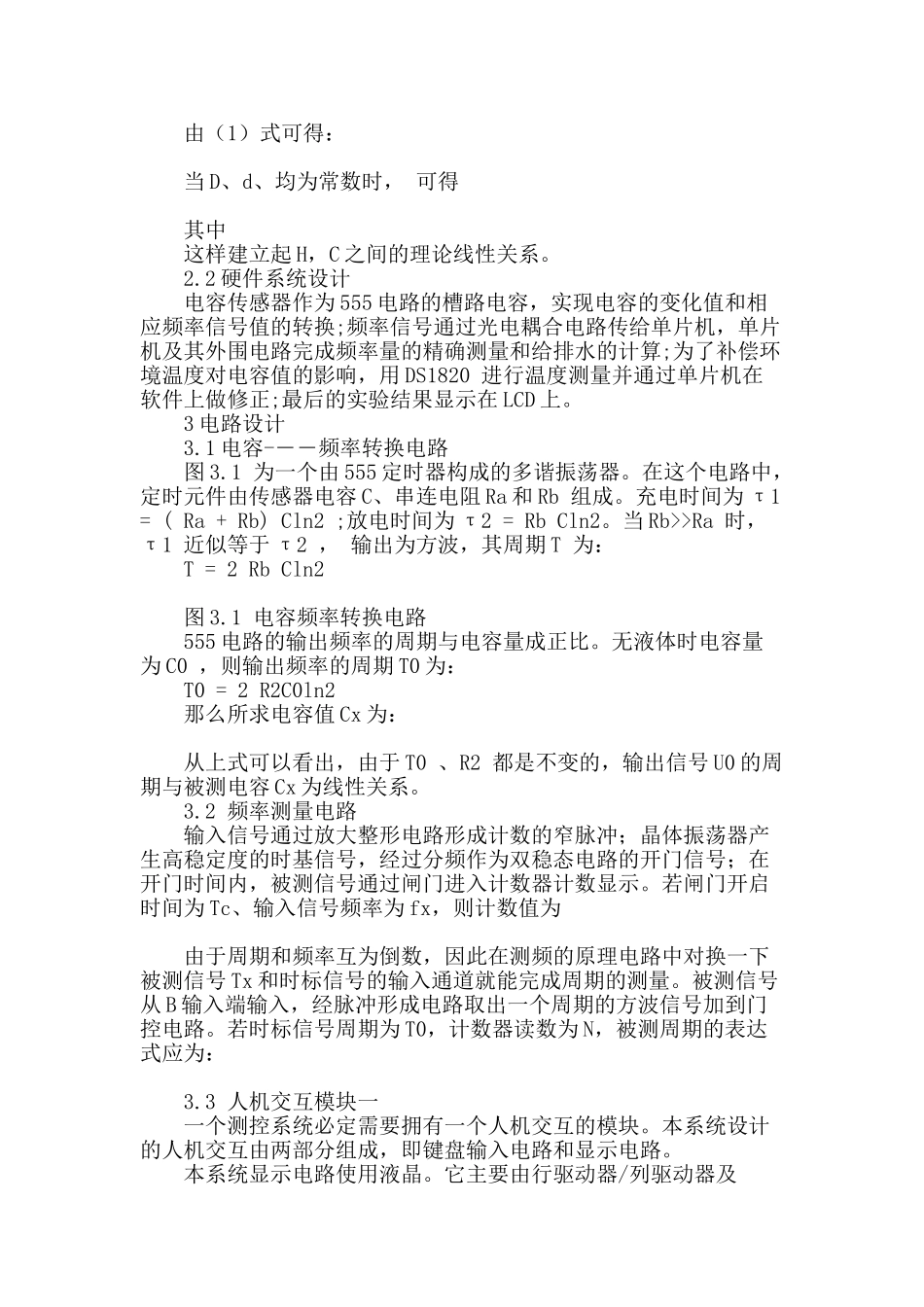

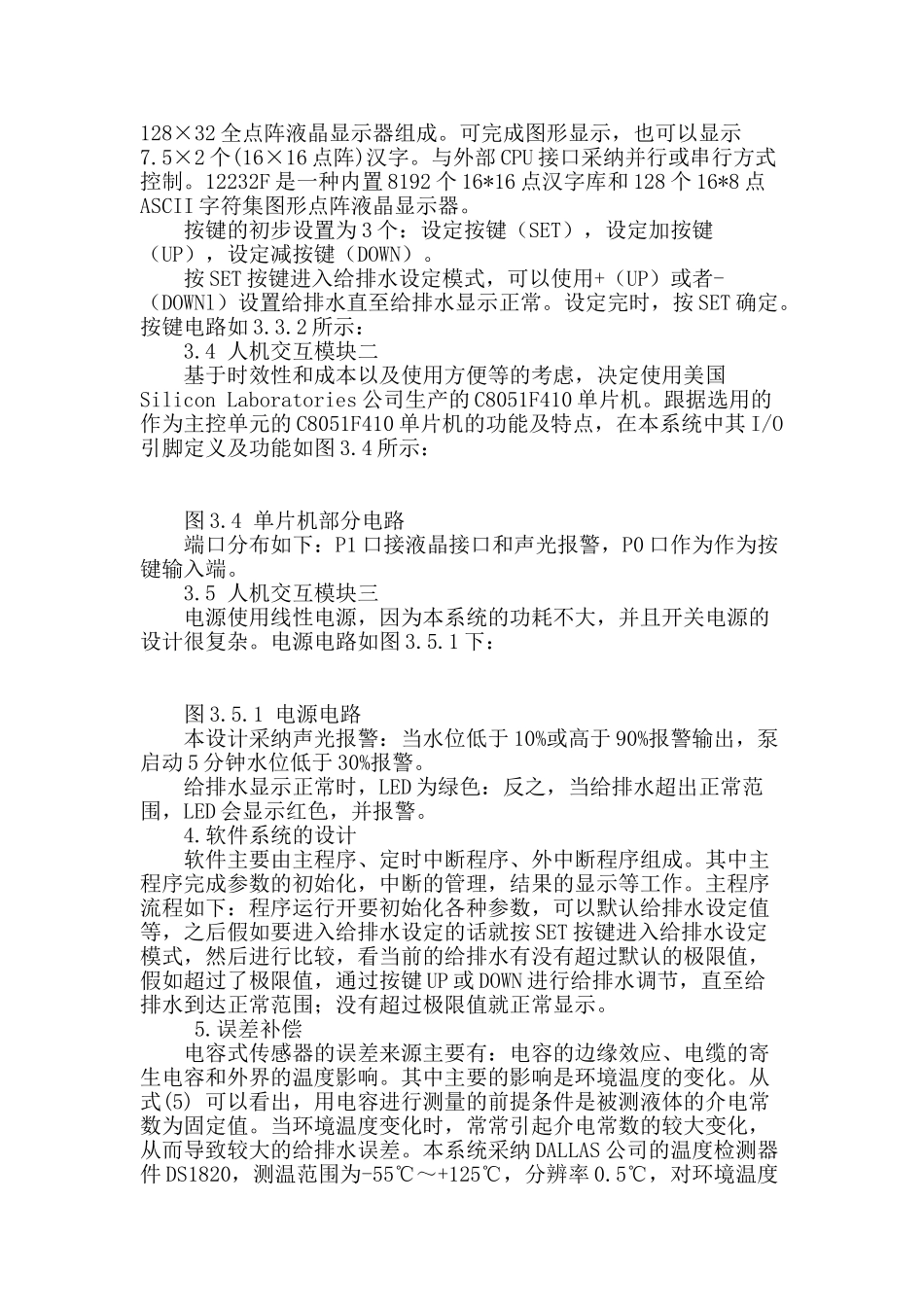

给排水系统中水位检测技术的讨论给排水系统中水位检测技术的讨论 摘要：水位检测在许多控制领域已较为普遍，各种类型的给排水检测传感器较多，按原理分有浮子式、压力式、超声波式、吹气式等。但技术普遍落后或者操作复杂，本文利用圆形电容器原理，结合单片机设计出一种自动水位检测装置。 关键词：给排水系统；电容器；单晶片；检测技术 Abstract: water level detection in many control field is a common, various types of water supply and drainage detection sensor is more, according to the principle of a float type, pressure points type, ultrasonic type, blowing type, etc. But the technology behind common or complex operation, this paper using circular capacitor theory, combined with the SCM design a kind of automatic water level detection device. Keywords: water supply and drainage system; Capacitor; Single crystal slices. Detection technology 中图分类号：S276 文献标识码：A 文章编号： 1.前言 给排水系统中有许多需要检测水位的设施，如蓄水池、水塔、水源井、水库和水源河流等。这些设备一般采纳人工检测方式检测水位。随着自动化的进展，这些设备必须实现自动检测功能，这就需要适用的水位变送器。目前的水位检测技术主要有浮子式水位检测技术、压力式水位检测技术、超声波式水位检测技术、吹气式水位检测技术等，它们各有优点，但缺点也是明显的，例如成本过高、普遍靠人工操作、操作过于复杂等。本文利用圆形电容器原理，结合单片机设计出一种自动水位检测装置。该装置完全自动，操作简单，只要正常安装，之后就能实现自动控制。后期的维护成本也较低，相对于其他检测装置，具有明显的优势。 2.测量原理及硬件系统设计 2.1 测量原理 电容式给排水传感器利用给排水的变化，使电容值改变的原理进行测量。 电容式给排水计基本计算公式如下： 式中：C―电容值 ―液体电介系数 H―浸没深度，即给排水 D―外极管内径 d―极管外径 由（1）式可得： 当 D、d、均为常数时， 可得 其中 这样建立起 H，C 之间的理论线性关系。 2.2 硬件系统设计 电容传感器作为 555 电路的槽路电容，实现电容的变化值和相应频率信号值的转换;频率信号通过光电耦合电路传给单片机，单片机及其外围电路完成...
