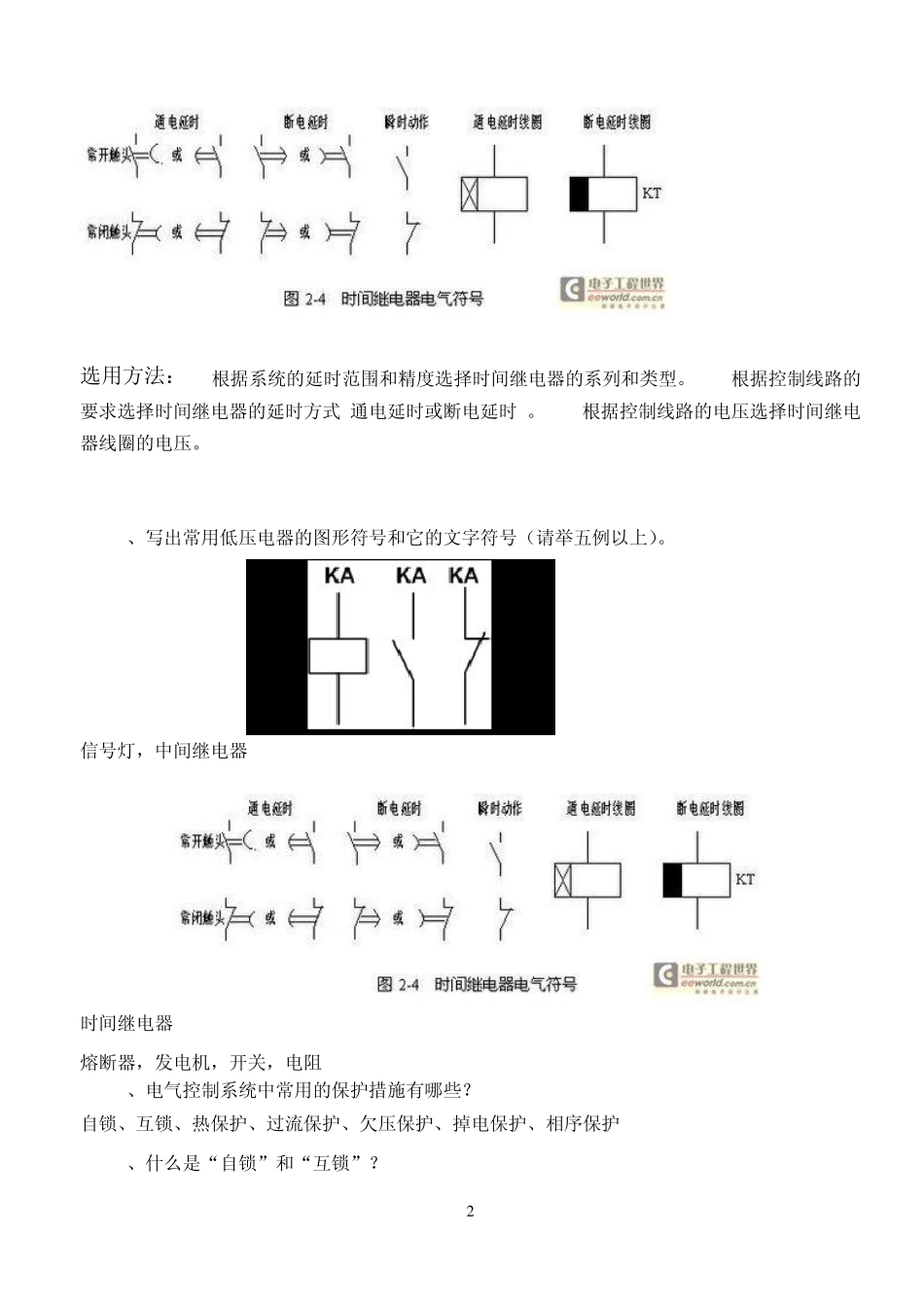

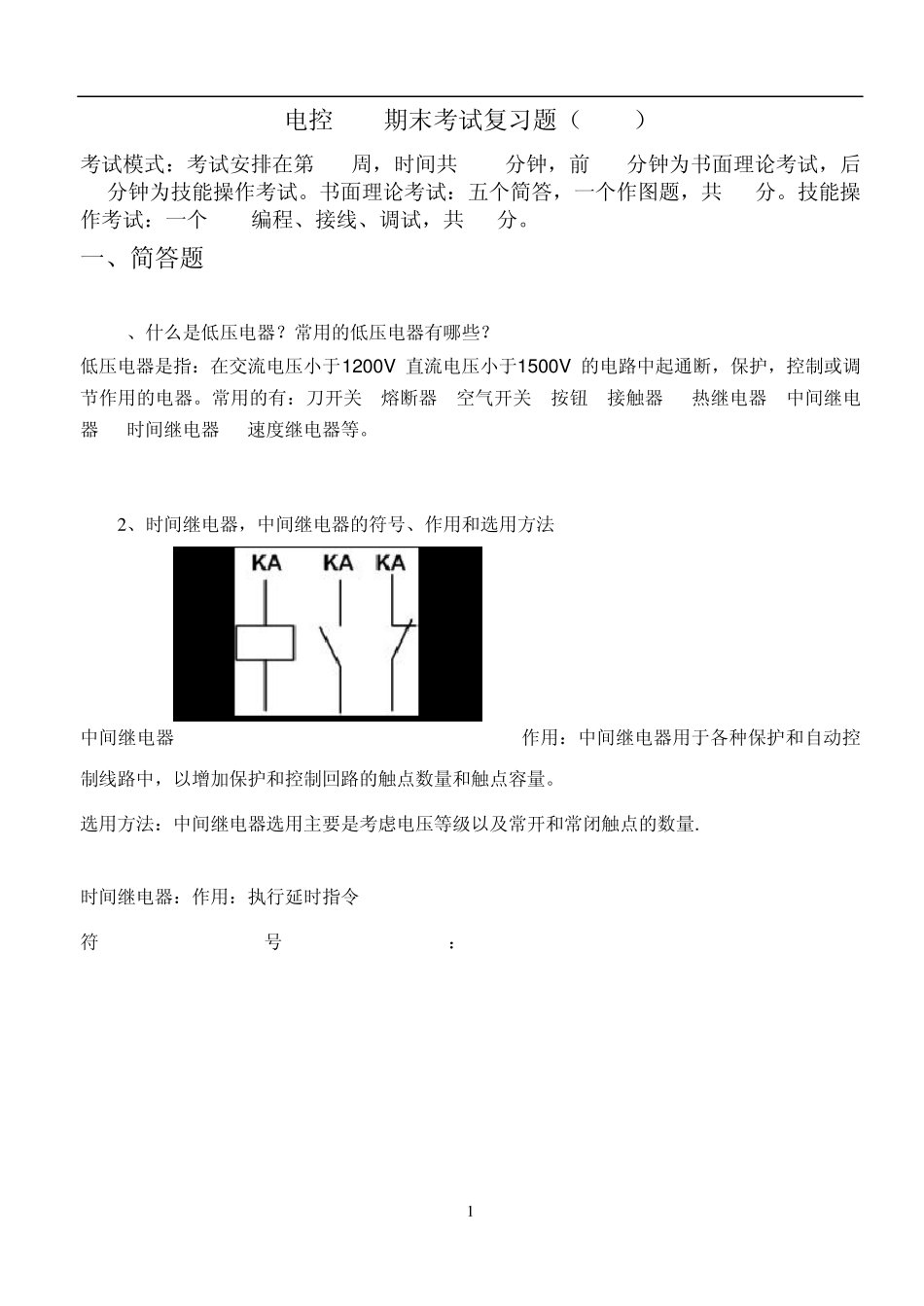

1 电控PLC期末考试复习题(2013) 考试模式:考试安排在第18周,时间共120分钟,前30分钟为书面理论考试,后90分钟为技能操作考试。书面理论考试:五个简答,一个作图题,共40分。技能操作考试:一个PLC编程、接线、调试,共60分。 一、简答题 1、什么是低压电器?常用的低压电器有哪些? 低压电器是指:在交流电压小于1200V 直流电压小于1500V 的电路中起通断,保护,控制或调节作用的电器。常用的有:刀开关 熔断器 空气开关 按钮 接触器 热继电器 中间继电器 时间继电器 速度继电器等。 2 、时间继电器,中间继电器的符号、作用和选用方法 中间继电器作用:中间继电器用于各种保护和自动控制线路中,以增加保护和控制回路的触点数量和触点容量。 选用方法:中间继电器选用主要是考虑电压等级以及常开和常闭触点的数量. 时间继电器:作用:执行延时指令 符号: 2 选用方法:(1)根据系统的延时范围和精度选择时间继电器的系列和类型。 (2)根据控制线路的要求选择时间继电器的延时方式(通电延时或断电延时)。 (3)根据控制线路的电压选择时间继电器线圈的电压。 3、写出常用低压电器的图形符号和它的文字符号(请举五例以上)。 信号灯,中间继电器 时间继电器 熔断器,发电机,开关,电阻 4、电气控制系统中常用的保护措施有哪些? 自锁、互锁、热保护、过流保护、欠压保护、掉电保护、相序保护 5、什么是“自锁”和“互锁”? 3 自锁:依靠电器自身触点保持其线圈通电状态的电路,称为自锁电路,该触点称为自锁触点。 互锁:将接触器的常闭触点串接在对方线圈电路中,形成相互制约的控制。这种相互制约关系称为互锁控制。 6、可编程序控制器主要由哪几部分组成?各部分的作用是什么? PLC主要由 CPU模块、输入模块、输出模块、特殊模块和编程器组成。 CPU作用:采集存储数据、执行程序、刷新输出。 输入模块作用:接受采集输入信号。 输出模块作用:控制输出设备或控制执行装置。 特殊模块作用:用来完成某些特殊任务。 编程器作用:生成、编辑、检查、修改、监视用户程序。 7、根据硬件结构,PLC分为哪几类?试列举两种不同的 PLC产品? PLC 分为①整体式②模块式③混合式 两种产品①西门子②三菱 8、可编程序控制器主要有那两种工作模式?其扫描过程主要有哪几步? 两种工作模式:Ru n 和 Stop。 ◆Ru n 扫描过程有:读取输入指令→执行用户程序→处理信息请求→自诊断检查→改写输出...
