电控柜制作生产工艺规范

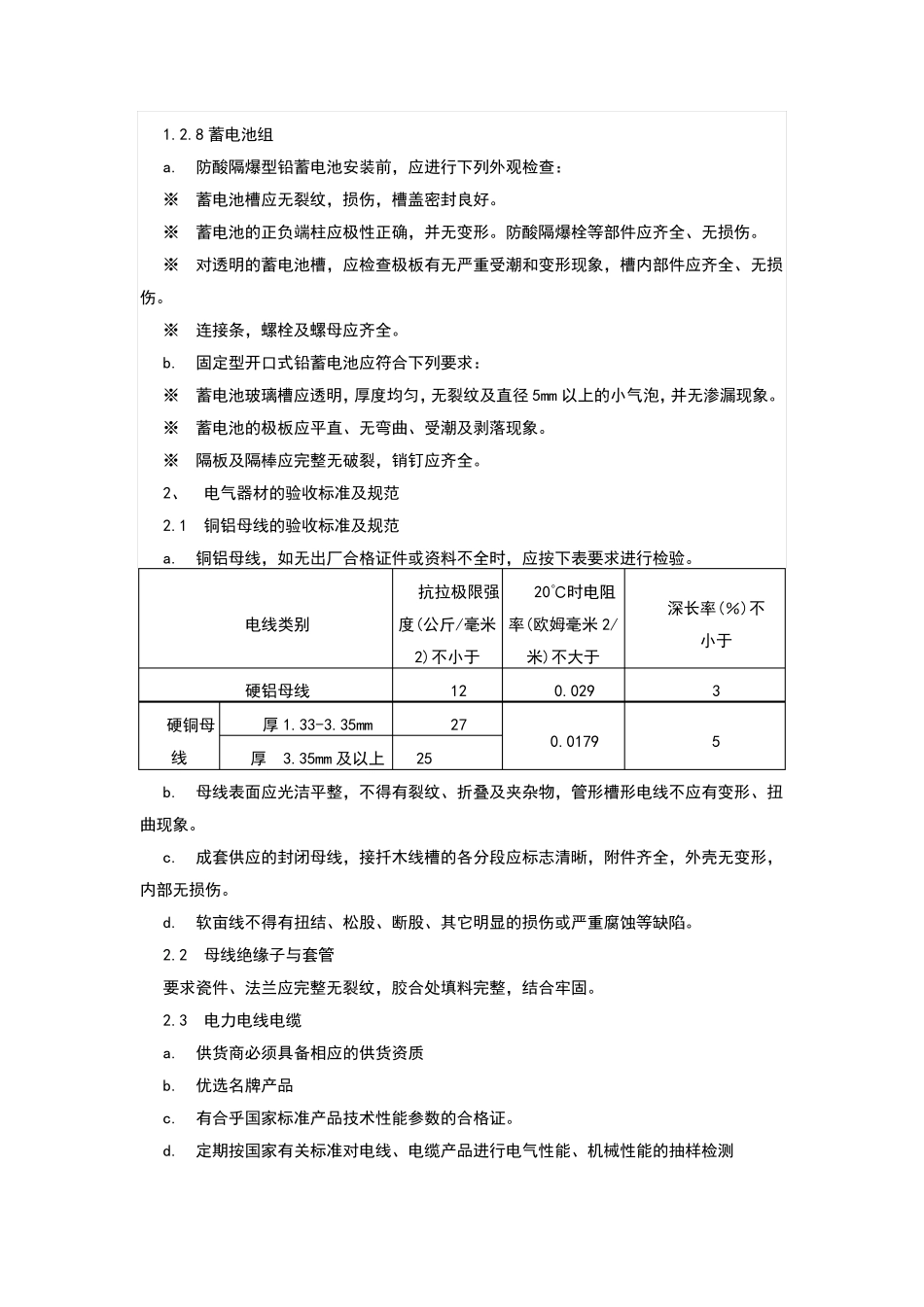

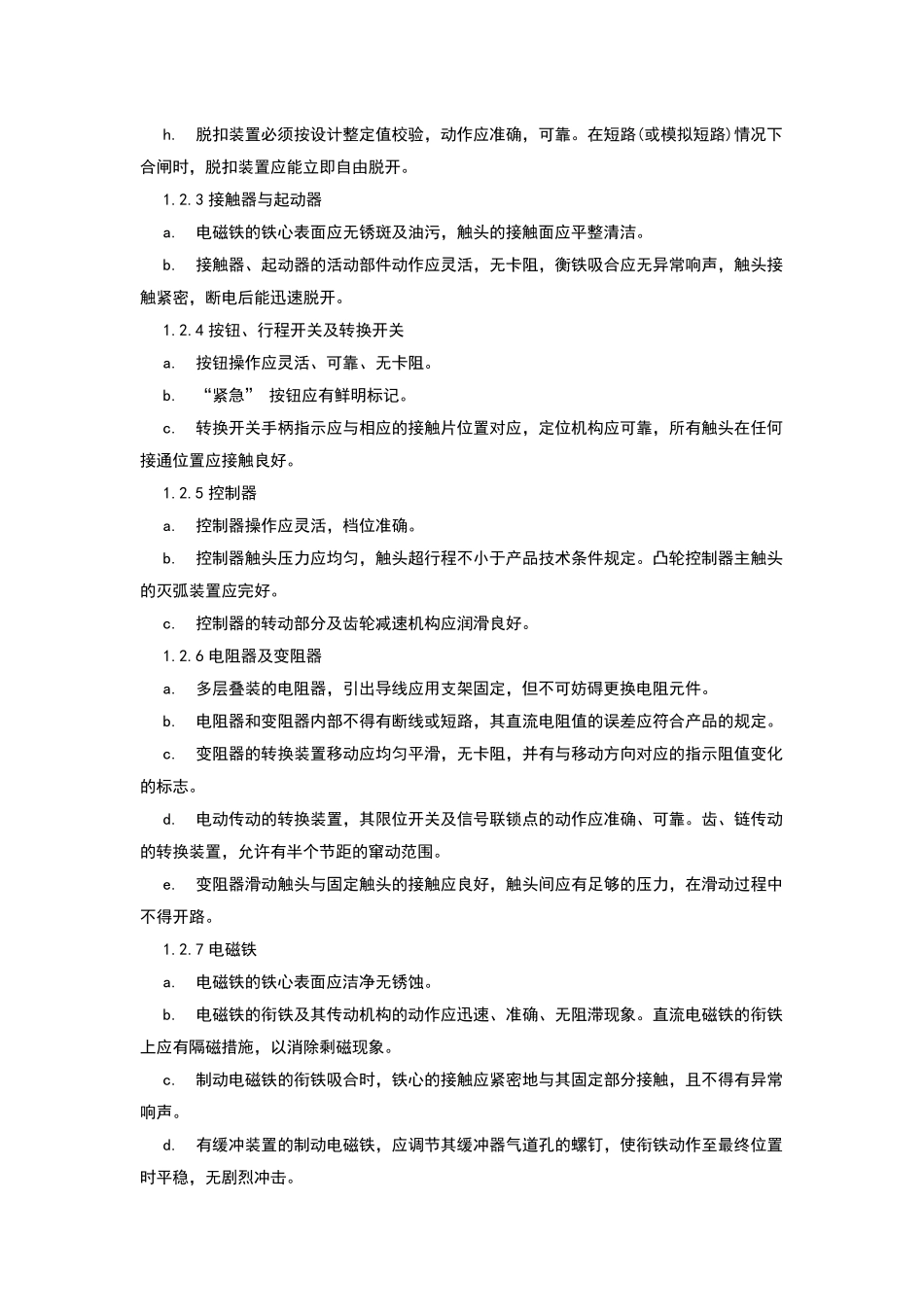

电气规范 1、低压电器标准及规范 1.1 一般要求 1.1.1 外观要求 a. 外壳、漆层、手柄无损伤或变形。 b. 内部仪表、灭弧罩瓷件等无裂纹或伤痕。 c. 附件齐全良好。 d. 电器的接线螺栓和螺钉应有防锈镀层。 1.1.2 绝缘电阻的测量要求 a. 触点在断开位置时，同极的进线与出线之间； b. 触头在闭合位置时，不同极的带电部件之间； c. 各带电部分与金属外壳之间； 以上的绝缘电阻均须大于0.5MΩ。 1.1.3 电压线圈动作值校验 a. 吸合电压大于85％U，释放电压不小于5％U。 b. 短时工作的合闸线圈应在(85-110)％U 范围内，分励线圈应在(75-110)％U 范围内，均能可靠地工作(U－额定工作电压)。 c. 用电动机或液压、气压传动方式操作的电器，除产品另有规定外，当电压、液压或气压在(85-110)％额定值范围内，电器应可靠工作。 1.2 具体要求 1.2.1 刀开关及熔断器 a. 刀片与固定触头的接触良好，合闸后不得摆动。 b. 有消弧触头的刀开关，各相的分闸动作应迅速一致。 c. 双投刀开关在分闸位置时，刀片应能可靠地固定，不得使刀片有自行合闸的可能。 1.2.2 自动开关 a. 在合闸过程中，开关不应跳跃，开关合闸后，限制电动机或电磁铁通电时间的联锁装置应及时动作，使电磁铁或电动机通电时间不超过产品允许规定值。 b. 触头在闭合、断开过程中，可动部分与灭弧室的零件不应有卡阻现象。 c. 触头接触面应平整，合闸后接触应紧密。 d. 脱扣装置动作应可靠。 e. 灭弧室内绝缘衬件应完好，电弧通道应畅通。 f. 触头压力、开距及分断时间等应进行检查，并符合出厂技术条件。 g. 开关应按产品技术文件进行交流工频耐压试验，不得有击穿，闪络现象。 h. 脱扣装置必须按设计整定值校验，动作应准确，可靠。在短路(或模拟短路)情况下合闸时，脱扣装置应能立即自由脱开。 1.2.3 接触器与起动器 a. 电磁铁的铁心表面应无锈斑及油污，触头的接触面应平整清洁。 b. 接触器、起动器的活动部件动作应灵活，无卡阻，衡铁吸合应无异常响声，触头接触紧密，断电后能迅速脱开。 1.2.4 按钮、行程开关及转换开关 a. 按钮操作应灵活、可靠、无卡阻。 b. “紧急” 按钮应有鲜明标记。 c. 转换开关手柄指示应与相应的接触片位置对应，定位机构应可靠，所有触头在任何接通位置应接触良好。 1.2.5 控制器 a. 控制器操作应灵活，档位准确。 b. 控制器触头压力应均匀，触头超行程不小于产品技术条件规定。...
