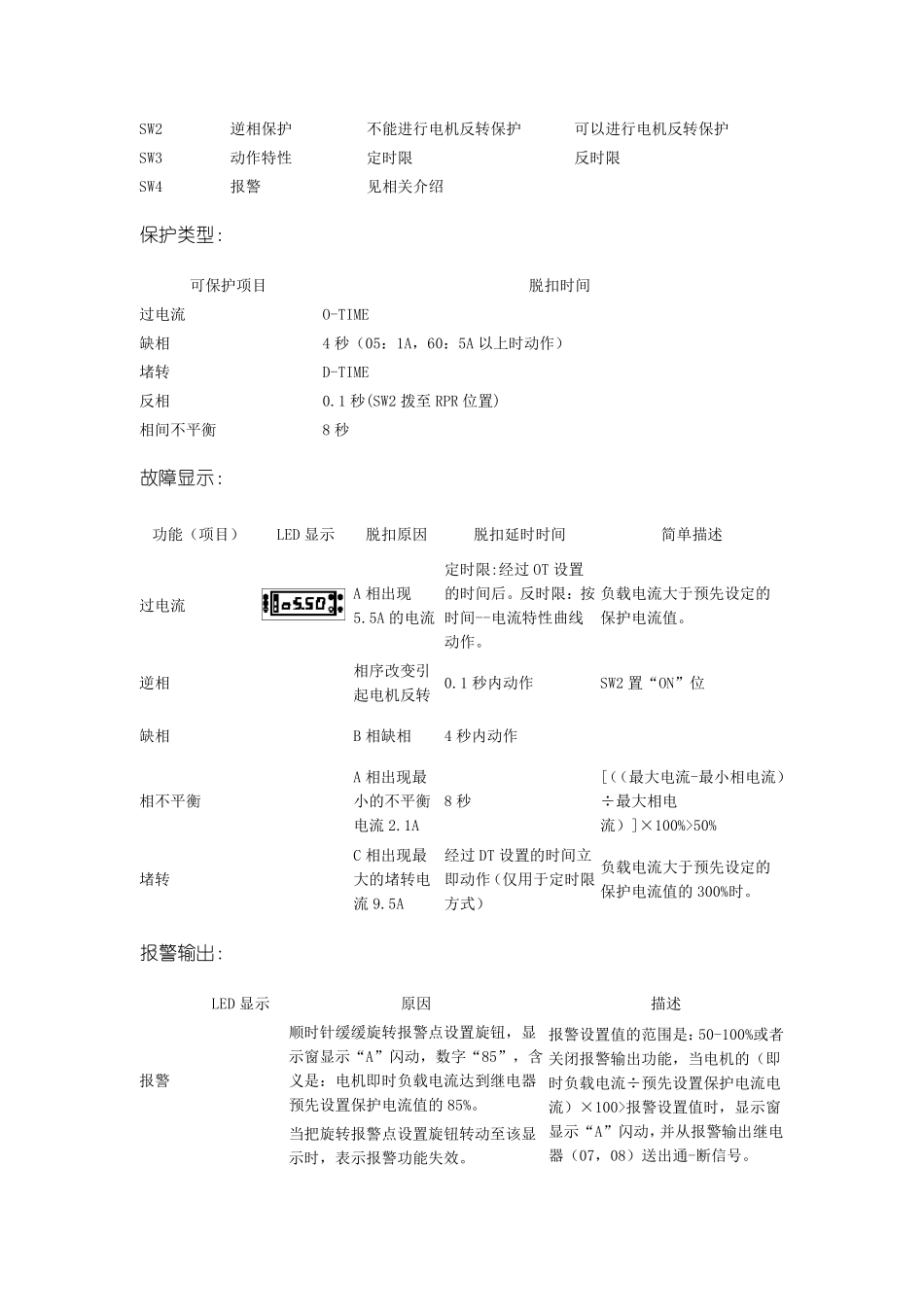

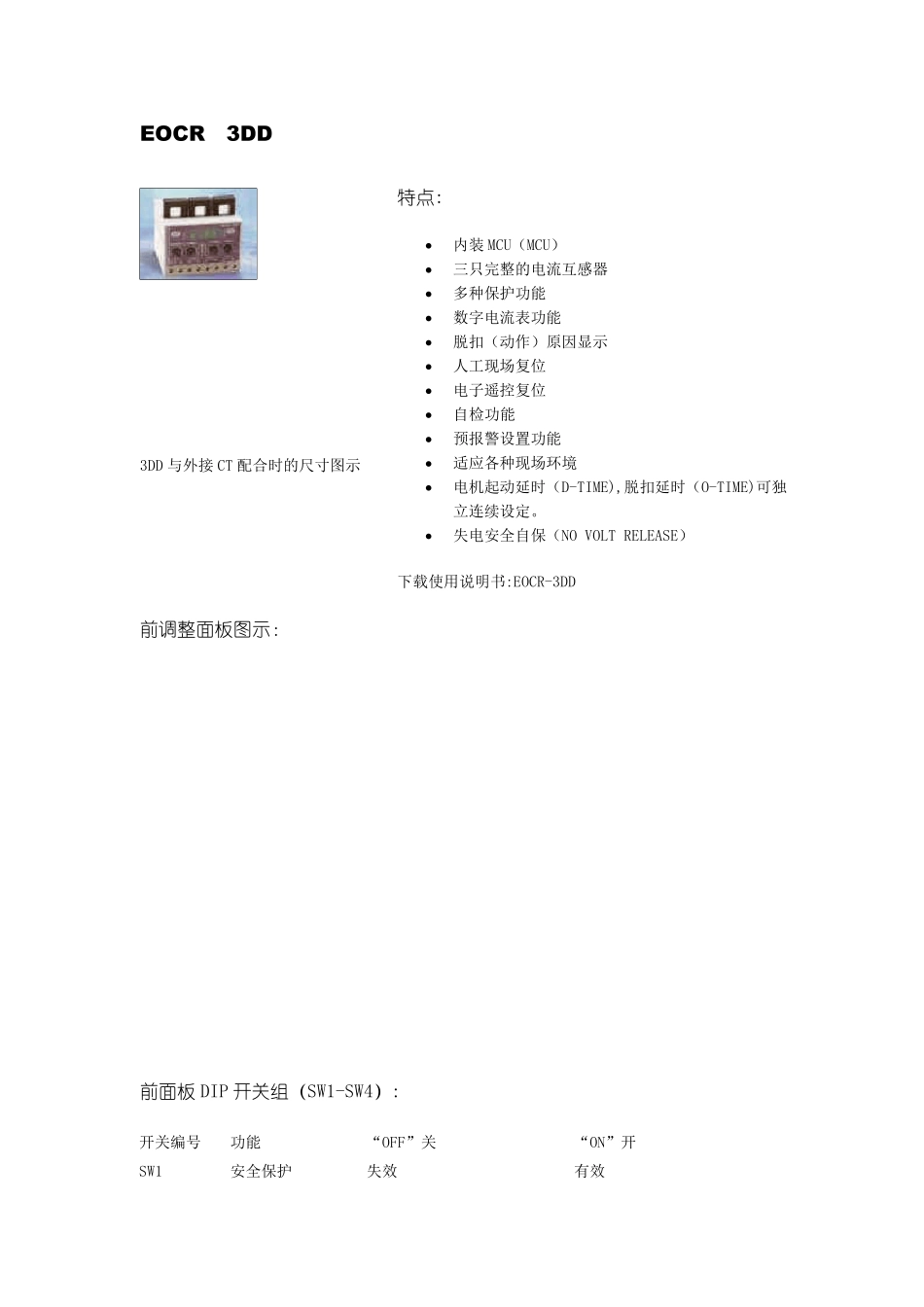

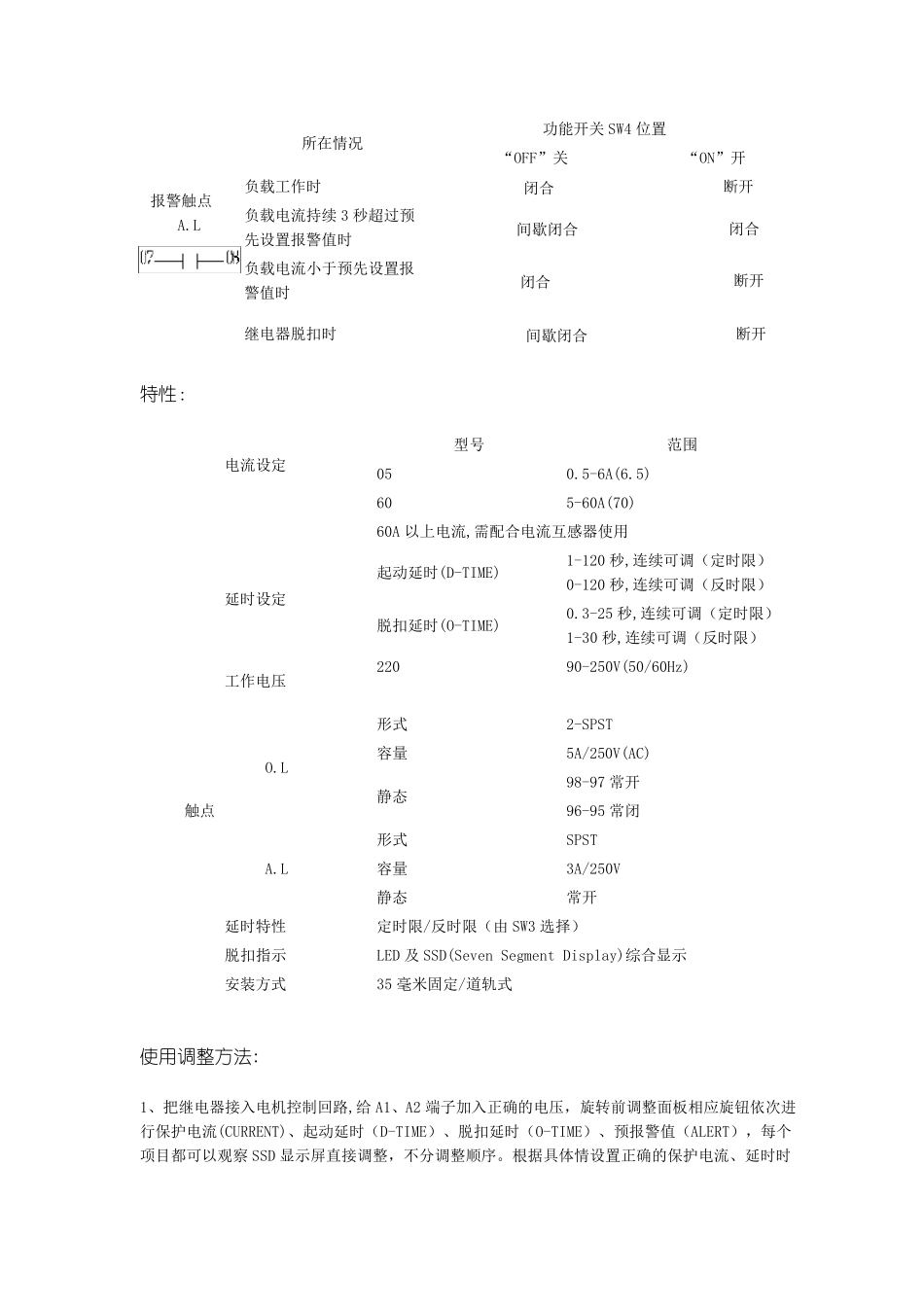

EOCR-3DD 3DD 与外接CT 配合时的尺寸图示 特点: • 内装MCU（MCU） • 三只完整的电流互感器 • 多种保护功能 • 数字电流表功能 • 脱扣（动作）原因显示 • 人工现场复位 • 电子遥控复位 • 自检功能 • 预报警设置功能 • 适应各种现场环境 • 电机起动延时（D-TIME),脱扣延时（O-TIME)可独立连续设定。 • 失电安全自保（NO VOLT RELEASE） 下载使用说明书:EOCR-3DD 前调整面板图示： 前面板DIP 开关组（SW1-SW4）: 开关编号 功能 “OFF”关 “ON”开 SW1 安全保护 失效 有效 SW2 逆相保护 不能进行电机反转保护 可以进行电机反转保护 SW3 动作特性 定时限 反时限 SW4 报警 见相关介绍 保护类型： 可保护项目 脱扣时间 过电流 O-TIME 缺相 4 秒（05：1A，60：5A 以上时动作） 堵转 D-TIME 反相 0.1 秒(SW2 拨至RPR 位置) 相间不平衡 8 秒 故障显示： 功能（项目） LED 显示 脱扣原因 脱扣延时时间 简单描述 过电流 A 相出现5.5A 的电流 定时限:经过OT 设置的时间后。反时限：按时间--电流特性曲线动作。 负载电流大于预先设定的保护电流值。 逆相 相序改变引起电机反转 0.1 秒内动作 SW2 置“ON”位 缺相 B 相缺相 4 秒内动作 相不平衡 A 相出现最小的不平衡电流2.1A 8 秒 [（（最大电流-最小相电流）÷最大相电流）]×100%>50% 堵转 C 相出现最大的堵转电流9.5A 经过DT 设置的时间立即动作（仅用于定时限方式） 负载电流大于预先设定的保护电流值的300%时。 报警输出： 报警 LED 显示 原因 描述 顺时针缓缓旋转报警点设置旋钮，显示窗显示“A”闪动，数字“85”，含义是：电机即时负载电流达到继电器预先设置保护电流值的85%。 报警设置值的范围是：50-100%或者关闭报警输出功能，当电机的（即时负载电流÷预先设置保护电流电流）×100>报警设置值时，显示窗显示“A”闪动，并从报警输出继电器（07，08）送出通-断信号。 当把旋转报警点设置旋钮转动至该显示时，表示报警功能失效。 报警触点 A.L 所在情况 功能开关SW4 位置 “OFF”关 “ON”开 负载工作时 闭合 断开 负载电流持续 3 秒超过预先设置报警值时 间歇闭合 闭合 负载电流小于预先设置报警值时 闭合 断开 继电器脱扣时 间歇闭合 断开 特性： 电流设定 型号 范围 05 0.5-6A(6.5) 60 5-60A(70) 60A 以上电流,需配合电流互感...
