电机功率与电流之间的关系,并要根据电流选择电缆(电线)粗细

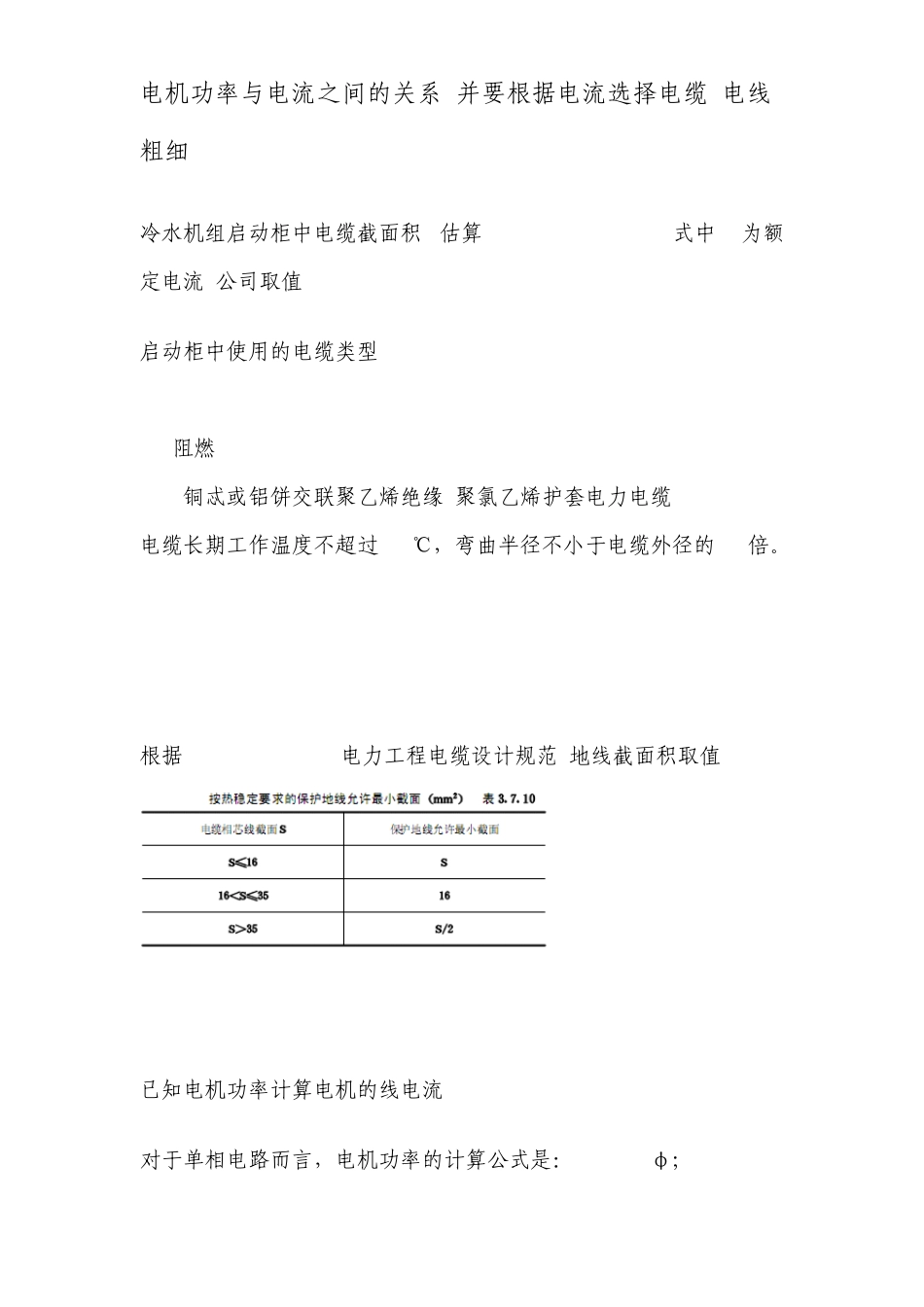

电机功率与电流之间的关系,并要根据电流选择电缆(电线)粗细_第1页
1/8

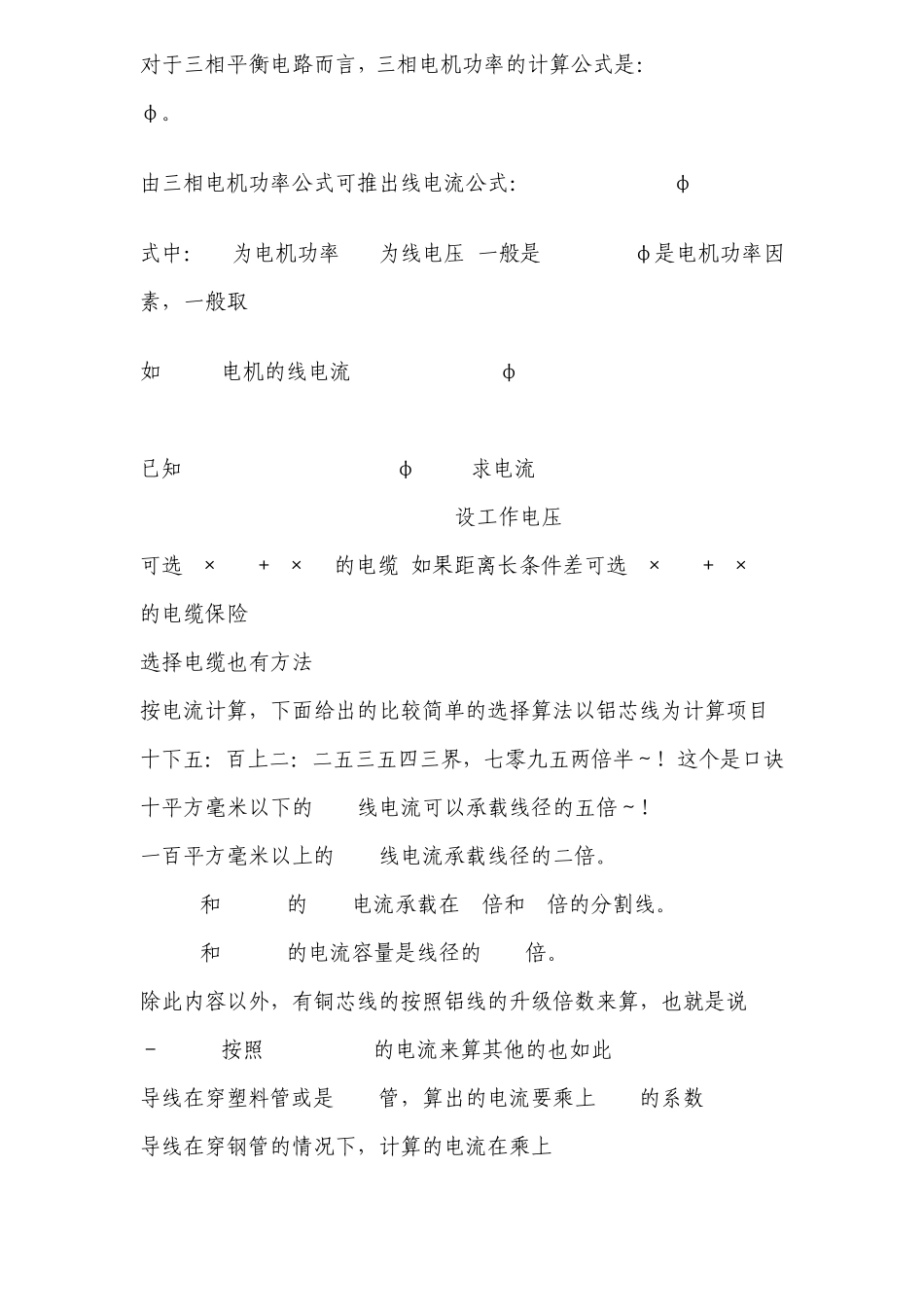

电机功率与电流之间的关系,并要根据电流选择电缆(电线)粗细_第2页
2/8

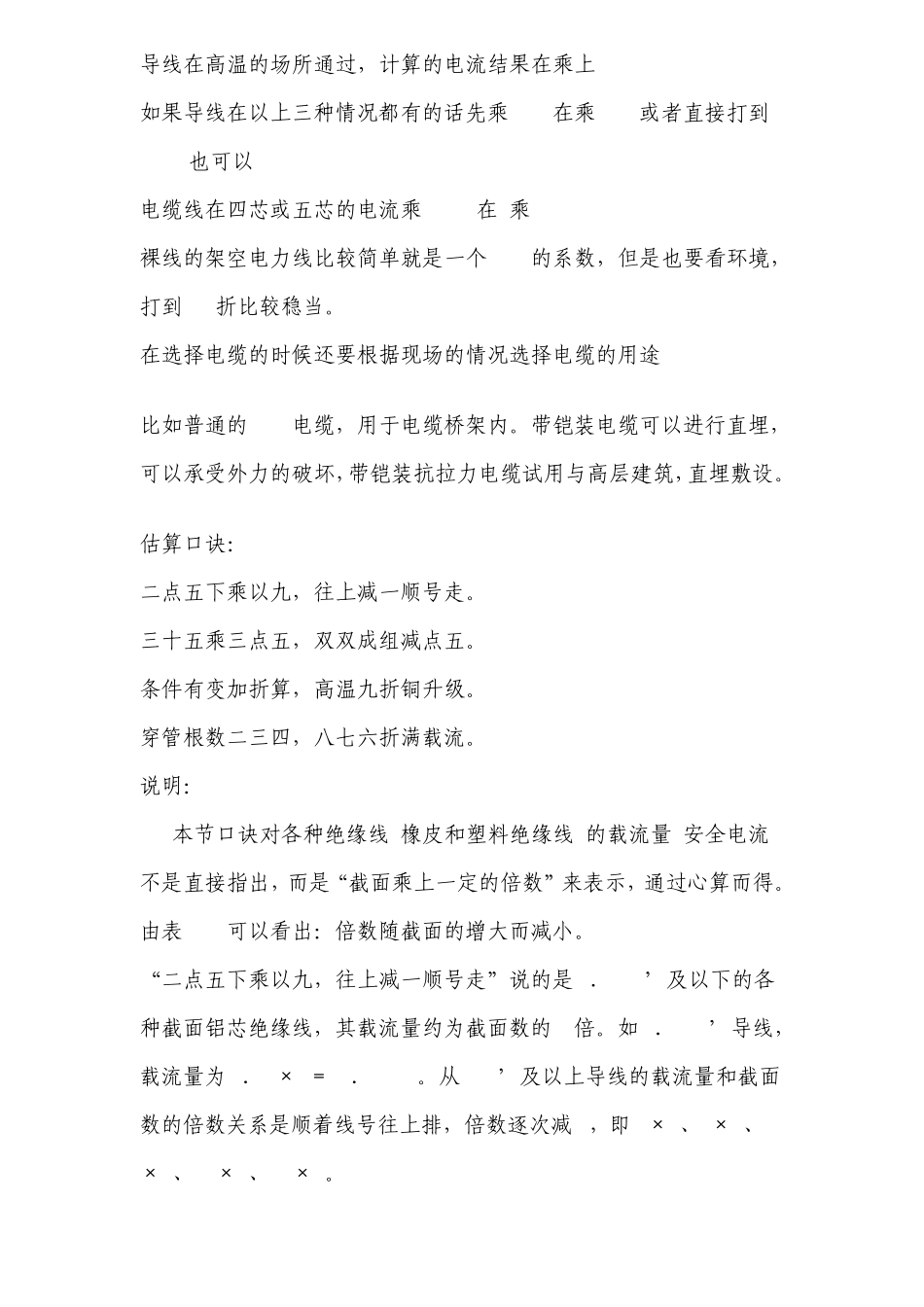

电机功率与电流之间的关系,并要根据电流选择电缆(电线)粗细_第3页
3/8
电机功率与电流之间的关系,并要根据电流选择电缆(电线)粗细 冷水机组启动柜中电缆截面积S估算:S=I/(1.78~1.80) 式中:I为额定电流,公司取值1.8 启动柜中使用的电缆类型: ZR-YJV-3X[2X(1X240)]+[1X(1X240)] ZR-阻燃 YLV-铜忒或铝饼交联聚乙烯绝缘,聚氯乙烯护套电力电缆 电缆长期工作温度不超过+70℃,弯曲半径不小于电缆外径的10倍。 根据GB 50217-1994 电力工程电缆设计规范,地线截面积取值: 已知电机功率计算电机的线电流: 对于单相电路而言,电机功率的计算公式是:P=IUcosφ; 对于三相平衡电路而言,三相电机功率的计算公式是:P=1.732IUcosφ。 由三相电机功率公式可推出线电流公式:I=P/1.732Ucosφ 式中: P为电机功率 ;U为线电压;一般是380V cosφ是电机功率因素,一般取0.75-0.85? 如:10KW电机的线电流I=P/1.732Ucosφ=10000/1.732*380*0.75=10000/493.62=20.26A 已知Pe=148KW Kx=0.8 Cosφ=0.8,求电流I I=148000/0.64/380/1.732=350A(设工作电压380V) 可选3×185+1×95的电缆,如果距离长条件差可选3×240+1×120的电缆保险 选择电缆也有方法 按电流计算,下面给出的比较简单的选择算法以铝芯线为计算项目 十下五:百上二:二五三五四三界,七零九五两倍半~!这个是口诀 十平方毫米以下的BLV线电流可以承载线径的五倍~! 一百平方毫米以上的BLV线电流承载线径的二倍。 25mm2和 35mm2的BLV电流承载在 4倍和 3倍的分割线。 70mm2和 95mm2的电流容量是线径的2.5倍。 除此内容以外,有铜芯线的按照铝线的升级倍数来算,也就是说 BV-10mm2按照 BLV-16mm2的电流来算其他的也如此 导线在穿塑料管或是PVC管,算出的电流要乘上 0.8的系数 导线在穿钢管的情况下,计算的电流在乘上 0.9 导线在高温的场所通过,计算的电流结果在乘上 0.7 如果导线在以上三种情况都有的话先乘 0.9在乘 0.7或者直接打到0.85也可以 电缆线在四芯或五芯的电流乘 0.85在 乘 0.7 裸线的架空电力线比较简单就是一个 0.9的系数,但是也要看环境,打到 85折比较稳当。 在选择电缆的时候还要根据现场的情况选择电缆的用途 比如普通的 YJV电缆,用于电缆桥架内。带铠装电缆可以进行直埋,可以承受外力的破坏,带铠装抗拉力电缆试用与高层建筑,直埋敷设。 估算口诀: 二点五下乘以九,往上减一顺号走。 三十五乘三点五,双双成组减点五。 条件有变加折算,高温九折铜升级。 穿管根数二三四,八七六折满载流。...
