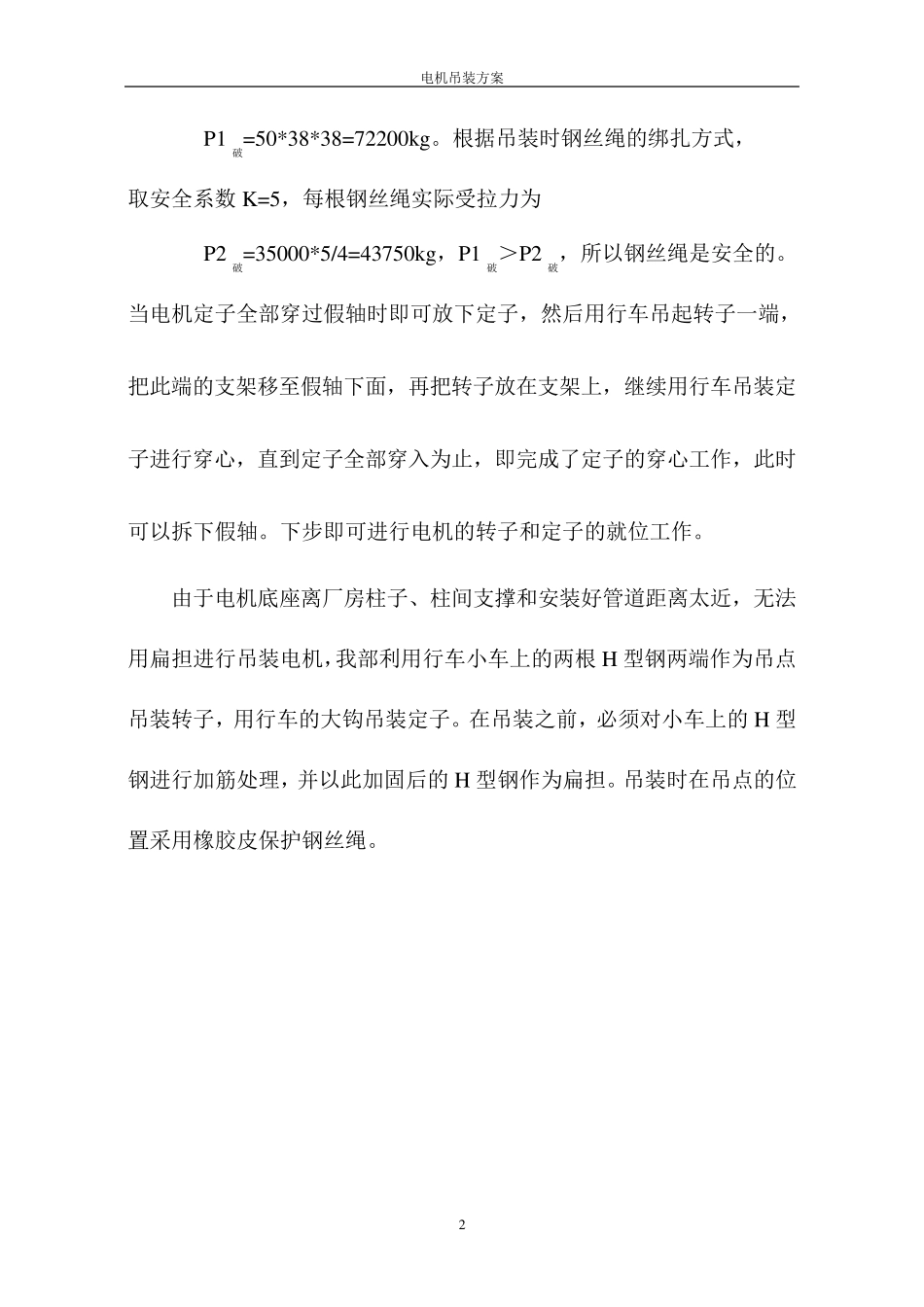

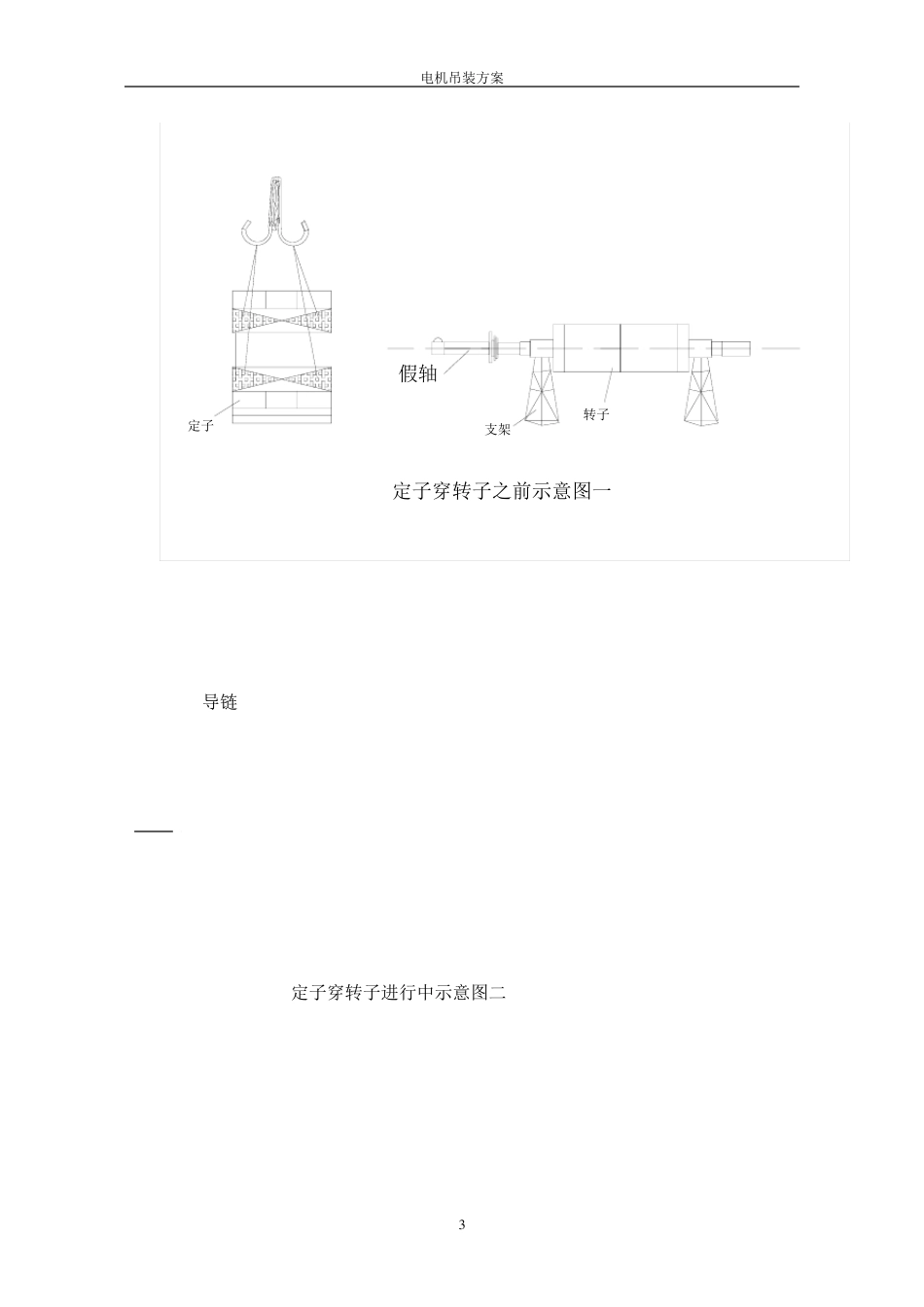

电机吊装方案 1 万能轧机U R/U F 电机吊装方案 1 工程概况 重轨2#主轧线布置有3 台主电机，分别为UR 轧机主电机、E 轧边机主电机、UF 轧机主电机。UR 轧机和UF 轧机电机相同，整体重量都为100 吨，其中转子重量约为48 吨，定子重量为34 吨(现场实测)；E 轧边机电机为一整体，重量为45 吨。 2 电机吊装方案 2、1 电机吊装前的准备工作 由于电机的转子重量为48t，定子重量为34t，因此可以直接利用厂房内行车进行吊装。厂房内行车为75/20t，在电机的转子和定子吊装之前，必须先对行车进行重负荷试验，试验合格后才能进行电机的吊装。在电机吊装之前，还必须先对电机转子进行穿心。电机穿心有两种方法，第一种是将转子固定，穿定子；第二种是将定子固定，穿转子。我部采用第一种方法进行施工，将转子用事先制作好的支架进行固定，在接触面用软性材料进行保护，再把随设备带来的假轴安装在转子的一端，安装好假轴后，即可进行定子的穿心工作。由于定子重34t，穿心时使用行车大钩进行吊装定子，另用一对Φ38-6*19 的钢丝绳配 2 台20 吨导链进行。Φ38-6*19 吊装时容许拉力 P容=P破/5，P破=50*d2。 电机吊装方案 2 P1破=50*38*38=72200kg。根据吊装时钢丝绳的绑扎方式， 取安全系数K=5，每根钢丝绳实际受拉力为 P2破=35000*5/4=43750kg，P1破＞P2破，所以钢丝绳是安全的。 当电机定子全部穿过假轴时即可放下定子，然后用行车吊起转子一端，把此端的支架移至假轴下面，再把转子放在支架上，继续用行车吊装定子进行穿心，直到定子全部穿入为止，即完成了定子的穿心工作，此时可以拆下假轴。下步即可进行电机的转子和定子的就位工作。 由于电机底座离厂房柱子、柱间支撑和安装好管道距离太近，无法用扁担进行吊装电机，我部利用行车小车上的两根H 型钢两端作为吊点吊装转子，用行车的大钩吊装定子。在吊装之前，必须对小车上的H 型钢进行加筋处理，并以此加固后的H 型钢作为扁担。吊装时在吊点的位置采用橡胶皮保护钢丝绳。 电机吊装方案 3 假轴定子穿转子之前示意图一定子转子支架 定子穿转子进行中示意图二导链电机吊装方案 4 导链定子穿完转子示意图三2、2 电机定子和转子整体吊装 根据前面计算，用Φ38-6*19 的钢丝绳足可分别吊起定子和转子，由于吊装电机时我部利用行车小车上的两根H 型钢加固后作为扁担进行吊装，如果行车大车梁在重负荷试验后合格，那么吊装只需计算此小车上加固后H 型钢能否承载...
