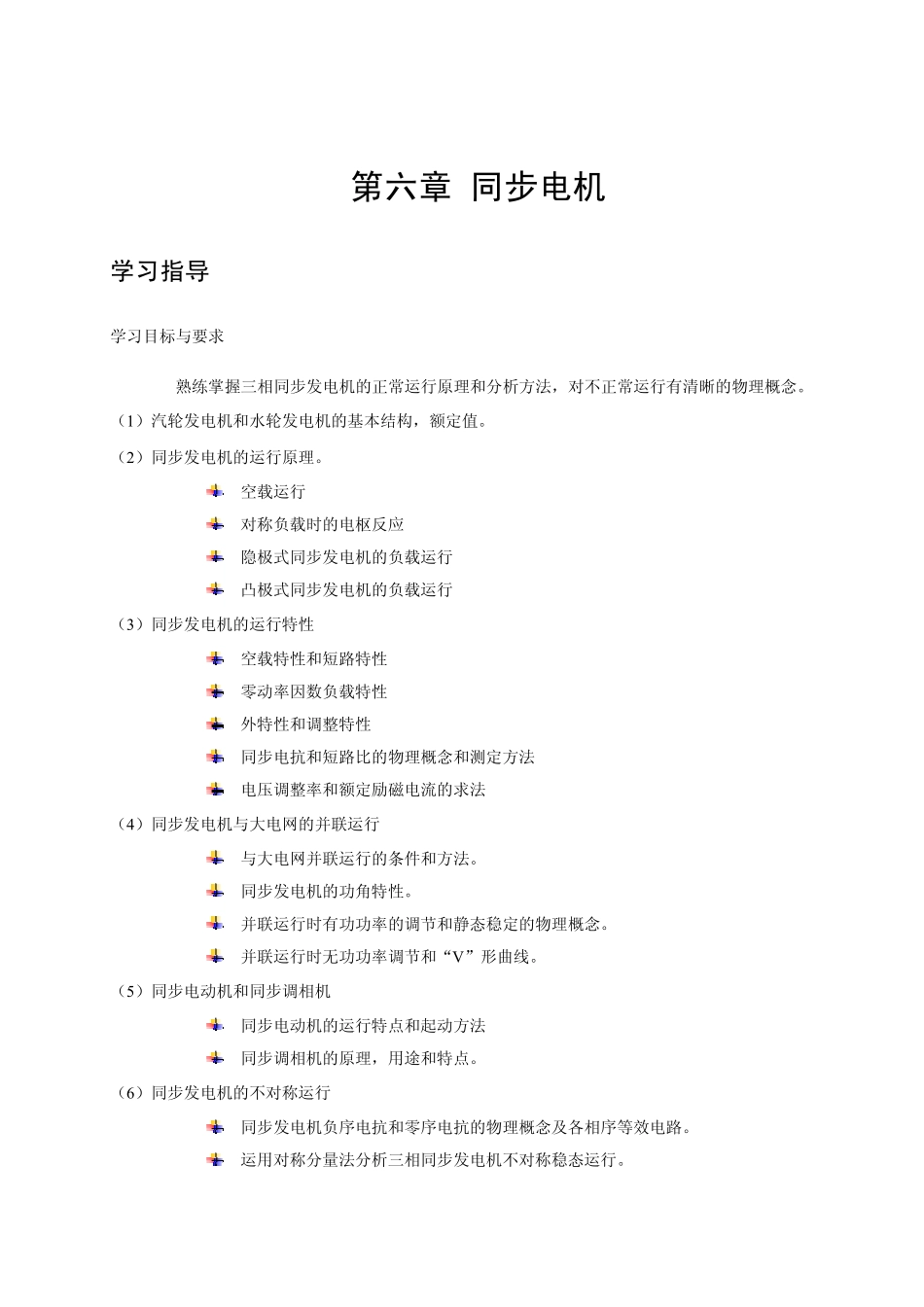

第六章 同步电机 学习指导 学习目标与要求 熟练掌握三相同步发电机的正常运行原理和分析方法，对不正常运行有清晰的物理概念。 （1）汽轮发电机和水轮发电机的基本结构，额定值。 （2）同步发电机的运行原理。 空载运行 对称负载时的电枢反应 隐极式同步发电机的负载运行 凸极式同步发电机的负载运行 （3）同步发电机的运行特性 空载特性和短路特性 零动率因数负载特性 外特性和调整特性 同步电抗和短路比的物理概念和测定方法 电压调整率和额定励磁电流的求法 （4）同步发电机与大电网的并联运行 与大电网并联运行的条件和方法。 同步发电机的功角特性。 并联运行时有功功率的调节和静态稳定的物理概念。 并联运行时无功功率调节和“V ”形曲线。 （5）同步电动机和同步调相机 同步电动机的运行特点和起动方法 同步调相机的原理，用途和特点。 （6）同步发电机的不对称运行 同步发电机负序电抗和零序电抗的物理概念及各相序等效电路。 运用对称分量法分析三相同步发电机不对称稳态运行。 （7）同步发电机突然短路 三相突然短路的瞬变过程 瞬变电抗和超瞬变电抗及各时间常数的意义。 学习重点 （1）同步发电机的运行原理。 （2）同步发电机的运行特性 （3）同步发电机与大电网的并联运行的条件和方法。 （4) 同步发电机的功角特性。 （5) 并联运行时有功功率的调节和无功功率调节 学习难点 （1）凸极式同步发电机的电枢反应。 （2）利用同步发电机的运行特性确定电机的参数 （3）同步发电机负序电抗和零序电抗的物理概念及各相序等效电路。 （4）同步发电机突然短路瞬变过程分析 （5）瞬变电抗和超瞬变电抗及各时间常数的意义。 §6 .1 概述 一.电异电区别同步机和步机的根本 异步电机的转子绕组都是自行闭合的，绕组的电流是感应产生的，而同步电机的转子，主要由磁极与励磁极绕组组成，励磁绕组是靠外接直流电源供给励磁电流，正常运行时励磁绕组中不感生电流。 ①转子绕组结构 感应电机: 三相双层叠绕组或其他交流绕组 笼式绕组,构成闭合回路 同步电机: 多为同心式绕组，外接直电源 ②转子转速n 和同步转速1n 的关系 同步电机转子转速160sfnnp==, 感应电机转子转速不等于n1 存在转差。 ③绕组中的电流 IM 是交变的f2=sf1 SM 是直流电无感应电流 ④气隙大小的差别 感应电机：激磁由电网提供，气隙较小(否则cos1ϕ 低) 同步电机：励磁由单独电源提供，气隙可以较大 电运...
