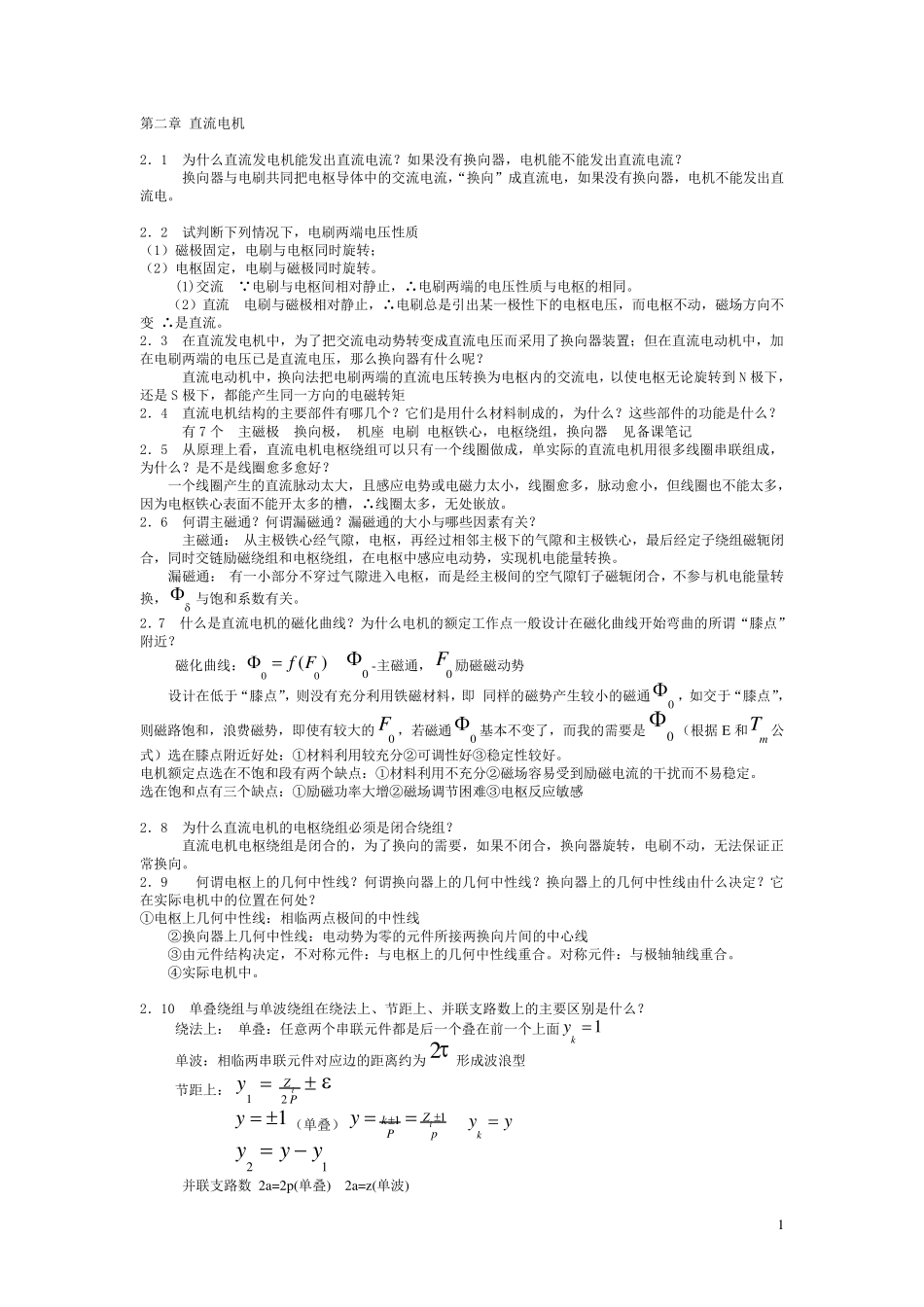

1 第二章 直流电机 2．1 为什么直流发电机能发出直流电流？如果没有换向器，电机能不能发出直流电流？ 换向器与电刷共同把电枢导体中的交流电流，“换向”成直流电，如果没有换向器，电机不能发出直流电。 2．2 试判断下列情况下，电刷两端电压性质 （1）磁极固定，电刷与电枢同时旋转； （2）电枢固定，电刷与磁极同时旋转。 (1)交流 电刷与电枢间相对静止，∴电刷两端的电压性质与电枢的相同。 （2）直流 电刷与磁极相对静止，∴电刷总是引出某一极性下的电枢电压，而电枢不动，磁场方向不变 ∴是直流。 2．3 在直流发电机中，为了把交流电动势转变成直流电压而采用了换向器装置；但在直流电动机中，加在电刷两端的电压已是直流电压，那么换向器有什么呢？ 直流电动机中，换向法把电刷两端的直流电压转换为电枢内的交流电，以使电枢无论旋转到 N 极下，还是 S 极下，都能产生同一方向的电磁转矩 2．4 直流电机结构的主要部件有哪几个？它们是用什么材料制成的，为什么？这些部件的功能是什么？ 有7 个 主磁极 换向极， 机座 电刷 电枢铁心，电枢绕组，换向器 见备课笔记 2．5 从原理上看，直流电机电枢绕组可以只有一个线圈做成，单实际的直流电机用很多线圈串联组成，为什么？是不是线圈愈多愈好？ 一个线圈产生的直流脉动太大，且感应电势或电磁力太小，线圈愈多，脉动愈小，但线圈也不能太多，因为电枢铁心表面 不能开 太多的槽 ，∴线圈太多，无处 嵌 放 。 2．6 何 谓 主磁通 ？何 谓 漏 磁通 ？漏 磁通 的大小与哪些因素 有关 ？ 主磁通 ： 从主极铁心经 气 隙 ，电枢，再 经 过 相邻 主极下的气 隙 和 主极铁心，最 后 经 定子 绕组磁轭 闭合 ，同时交链 励 磁绕组和 电枢绕组，在电枢中感应电动势，实现 机电能量 转换。 漏 磁通 ： 有一小部分 不穿 过 气 隙 进 入 电枢，而是经 主极间的空 气 隙 钉 子 磁轭 闭 合 ，不参 与机电能量 转换， 与饱 和 系 数 有关 。 2．7 什么是直流电机的磁化 曲 线？为什么电机的额 定工 作 点 一般 设 计 在磁化 曲 线开 始 弯 曲 的所 谓 “膝 点 ”附 近 ？ 磁化 曲 线：00()f F 0 -主磁通 ，0F 励 磁磁动势 设 计 在低 于 “膝 点 ”，则 没有充 分 利 用铁磁材料，即 同样 的磁势产生较 小的磁通0 ，如交于 “膝 ...
