电机的电气检查和接线

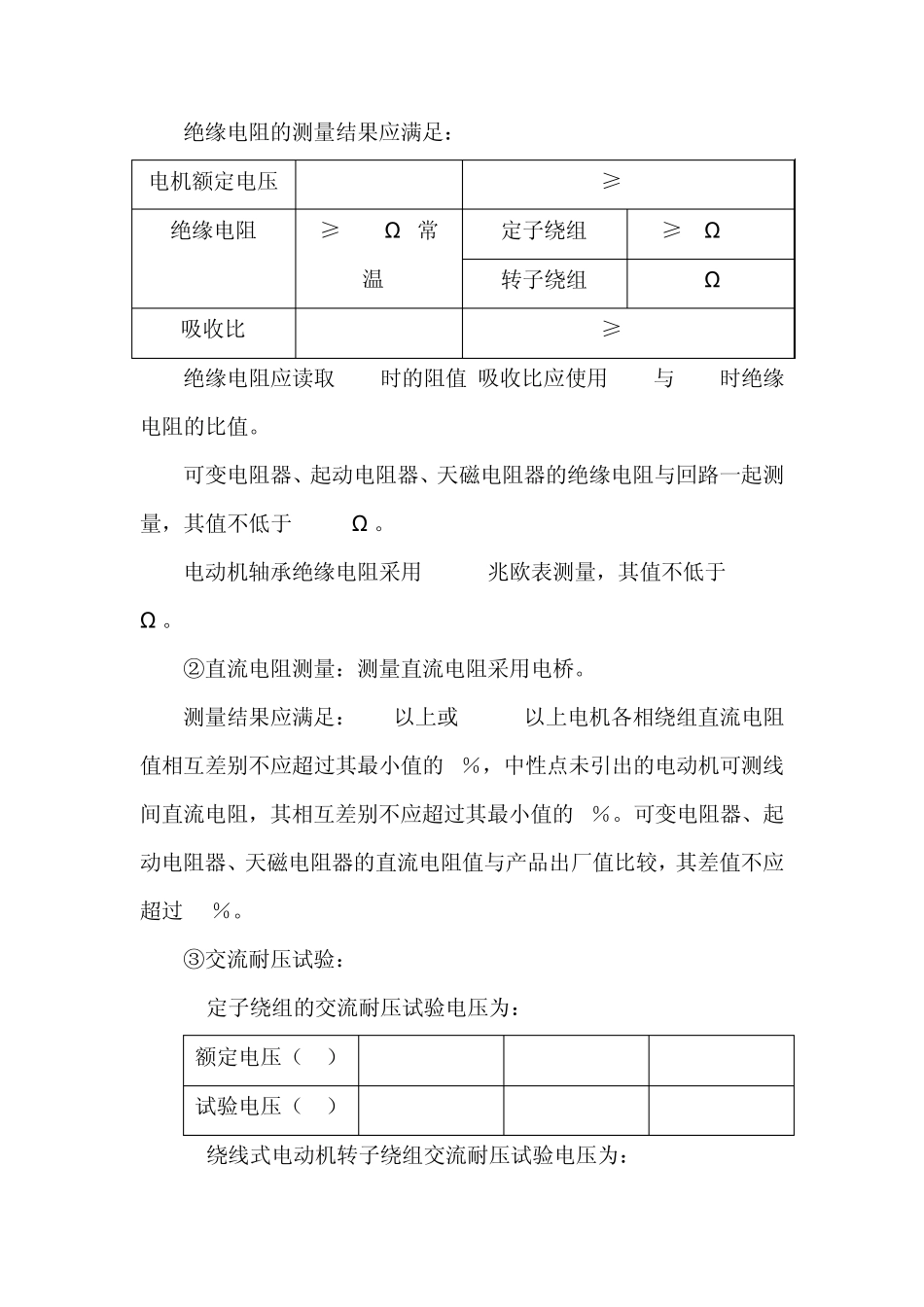

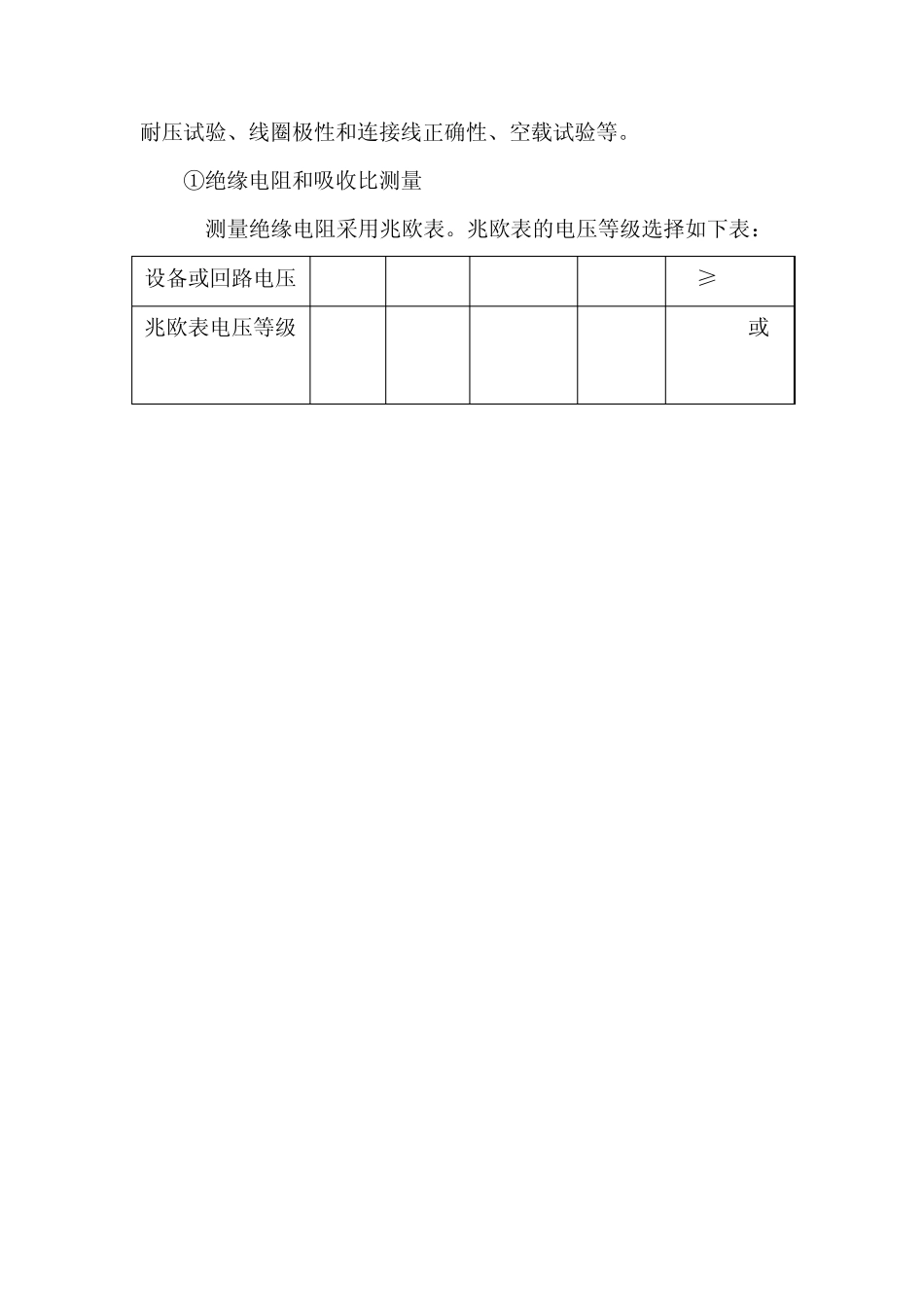

电机的电气检查和接线 本章适用于所有高低压电机的电气检查和接线。 第一节 作业条件 第19.1.1条 电机安装完毕，施工图纸及施工技术资料齐全。 第19.1.2条 土建室内装饰已经完毕，室内已清理干净。 第二节 主要机具 葫芦吊、龙门架、联轴节顶出器、电工工具、转速表、兆欧表、万用表、钳形电流表、测电笔、直流电桥、互感器、电流表、电压表、升压变压器等。 第三节 操作工艺 工艺流程： 外观检查 试验调整 抽芯检查 接线 送电试运行 第19.3.1条 外观检查 ①电机铭牌上制造厂名、出厂日期、电机型号规格、接线方式、工作方法、绝缘等级等记录清楚。 ②电机型号规格符合设计要求，附件备件齐全。 ③电机安装牢固，连接紧密、牢固。 第19.3.2条 试验调整 A．交流电动机试验内容包括：绝缘电阻和吸收比、直流电阻、耐压试验、线圈极性和连接线正确性、空载试验等。 ①绝缘电阻和吸收比测量 测量绝缘电阻采用兆欧表。兆欧表的电压等级选择如下表： 设备或回路电压 <100V <500V <3KV <10KV ≥10KV 兆欧表电压等级 250V 500V 1000V 2500V 2500V或5000V 绝缘电阻的测量结果应满足： 电机额定电压 <1KV ≥1KV 绝缘电阻 ≥0.5MΩ (常温) 定子绕组 ≥1MΩ /KV 转子绕组 0.5MΩ /KV 吸收比 ≥1.2 绝缘电阻应读取 60S时的阻值,吸收比应使用 60S与 15S时绝缘电阻的比值。 可变电阻器、起动电阻器、天磁电阻器的绝缘电阻与回路一起测量，其值不低于 0.5 MΩ 。 电动机轴承绝缘电阻采用 1000V兆欧表测量，其值不低于 0.5 MΩ 。 ②直流电阻测量：测量直流电阻采用电桥。 测量结果应满足：1KV以上或 100KW以上电机各相绕组直流电阻值相互差别不应超过其最小值的2％，中性点未引出的电动机可测线间直流电阻，其相互差别不应超过其最小值的1％。可变电阻器、起动电阻器、天磁电阻器的直流电阻值与产品出厂值比较，其差值不应超过 10％。 ③交流耐压试验： 定子绕组的交流耐压试验电压为： 额定电压（KV） 3 6 10 试验电压（KV） 5 10 16 绕线式电动机转子绕组交流耐压试验电压为： 转子工况 不可逆 可逆 试验电压（V） 1.5VK＋750 3.0VK＋750 （注：VK为转子静止时在定子绕组上施加额定电压，转子绕组开路时测得的电压。） 同步电动机转子绕组的交流耐压试验电压值为额定励磁电压的7.5倍，且不应低于1200V，但不应高于出厂试验电压值的75％。 ④定子绕组的极性及其连接...
