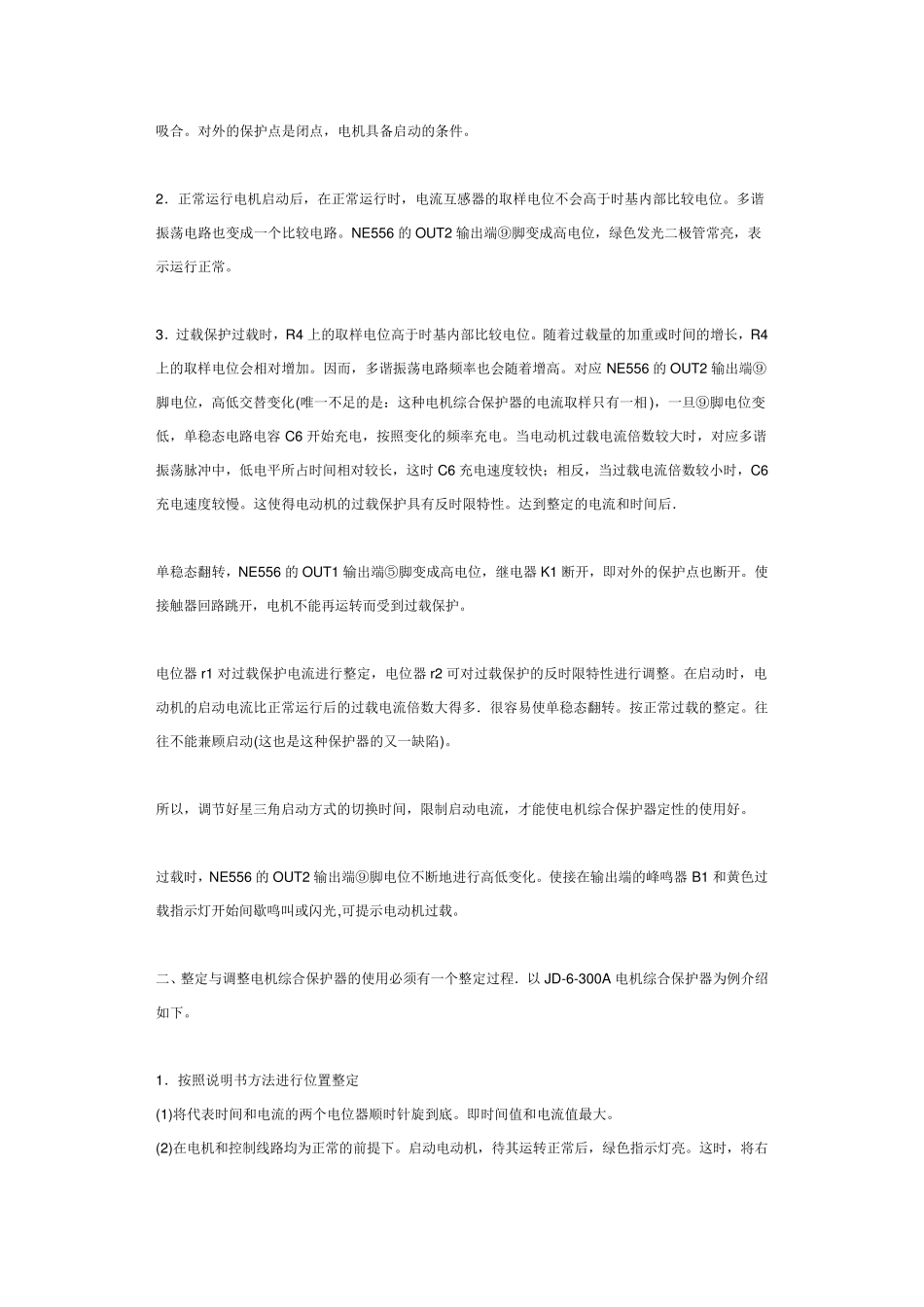

电机综合保护器的使用与调试 一、工作原理经典的电机星三角启动方式主要的保护是热继电器。若使用热继电器对大型电机作保护，就会使大电线出现断点(即进出热继电器的螺丝接线)问题，容易出现发热点和故障点。 如果不用熔断器和热继电器，而采用电机综合保护器来实现，因为电机综合保护器是穿心式，就可以减少大电线的断点，从而减少发热点和故障点，且价格比两者便宜。 使用电机综合保护器时必须注意控制线路的接线问题。以确保正常运行。 有的电机综合保护器注明：“一定要接上负载才能正常工作，不接负载时处于缺相工作状态。因此，综合保护器是拒绝合闸的， 电动机将无法启动 ”。这说明电机综合保护器内部， 是依靠电流互感器，检测三相电流的有无，来判断缺相否。在未接通电源和没有负载时。这个闭点实际上是开点，所以没法合闸。如型号为 JD-6-300A 的电机综合保护器。接线如图1 所示。 图1 电路中，利用按钮的动作，错开了保护器电流检测的开闭点问题。在时间继电器的线包前面串并接了KM01 和 KM02 两个辅助闭点，是为了在启动结束后，关断时间继电器(因为时间继电器继续通电没有意义)。 、JD-6 型电机综合保护器的原理如图2 所示。具有缺相、过载的反时限特性保护功能。 电路主要由双时基IC 芯片NE556 与电压电流取样环节组成比较电路、多谐振荡电路、单稳态电路等。 简述如下： 1．缺相保护 L1~L3．三个电流互感器取样，经三个三极管U9~U11 组成的与门，在电阻R4 上获得门限电位。 缺相时，只要其中一个三极管截止，在R4 上形成低电位时，红色发光二极管亮，便表示缺相。同时电容 C6 快速充电，NE556 的左边555 时基组成比较单元。 NE556 的 OUT1 输出端⑤脚是高电位，继电器 K1 断开，对外的保护点也断开，从而使接触器回路跳开，电机断电而受到缺相保护。 不缺相时，在R4 上形成高电位时，电容 C6 不能充电，NE556 的 OUT1 输出端⑤脚变成低电位，K1吸合。对外的保护点是闭点，电机具备启动的条件。 2．正常运行电机启动后，在正常运行时，电流互感器的取样电位不会高于时基内部比较电位。多谐振荡电路也变成一个比较电路。NE556 的 OUT2 输出端⑨脚变成高电位，绿色发光二极管常亮，表示运行正常。 3．过载保护过载时，R4 上的取样电位高于时基内部比较电位。随着过载量的加重或时间的增长，R4上的取样电位会相对增加。因而，多谐振荡电路频率也会随着增高。对应 NE556 的 OUT2...
