电机轴制图规范

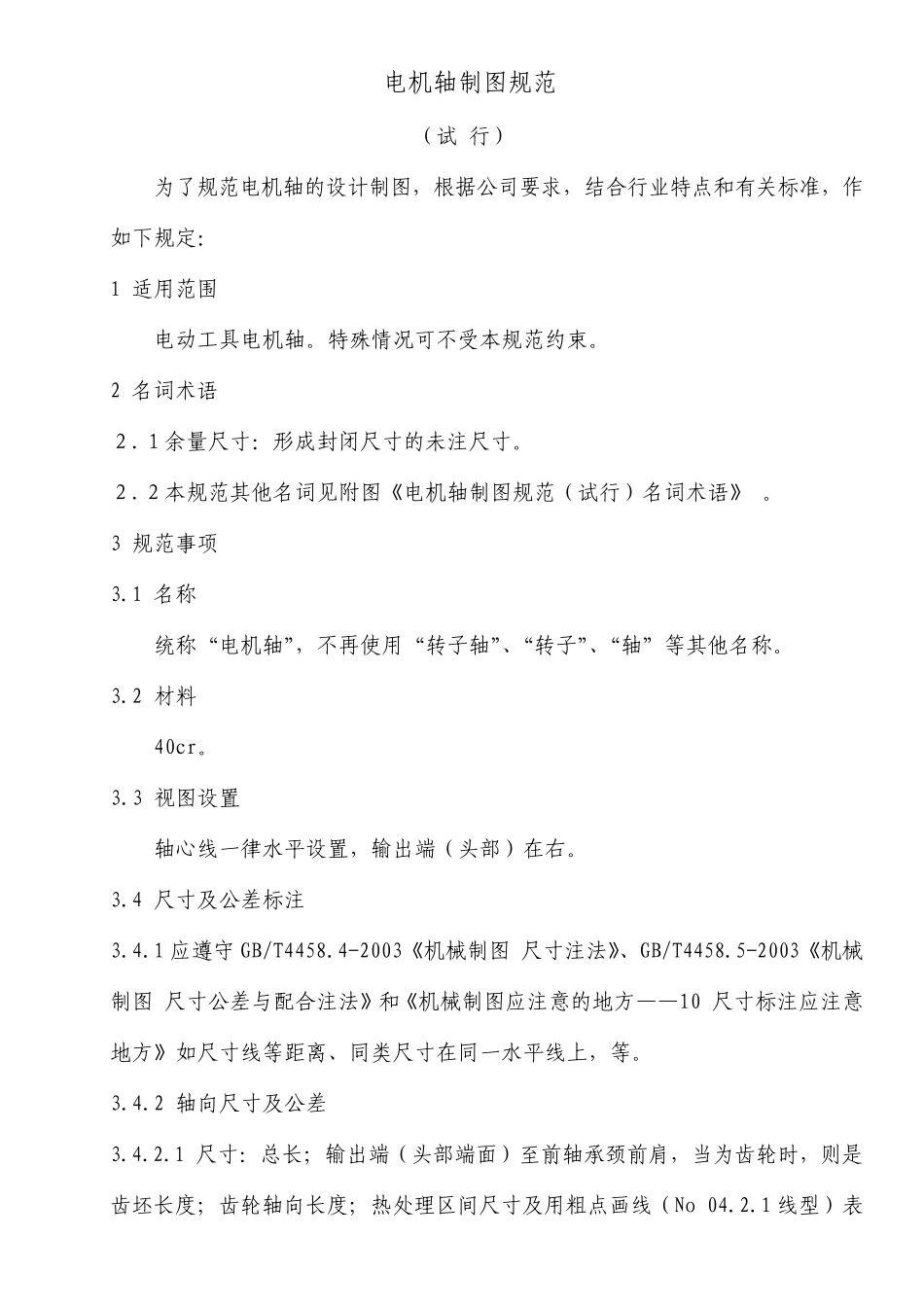

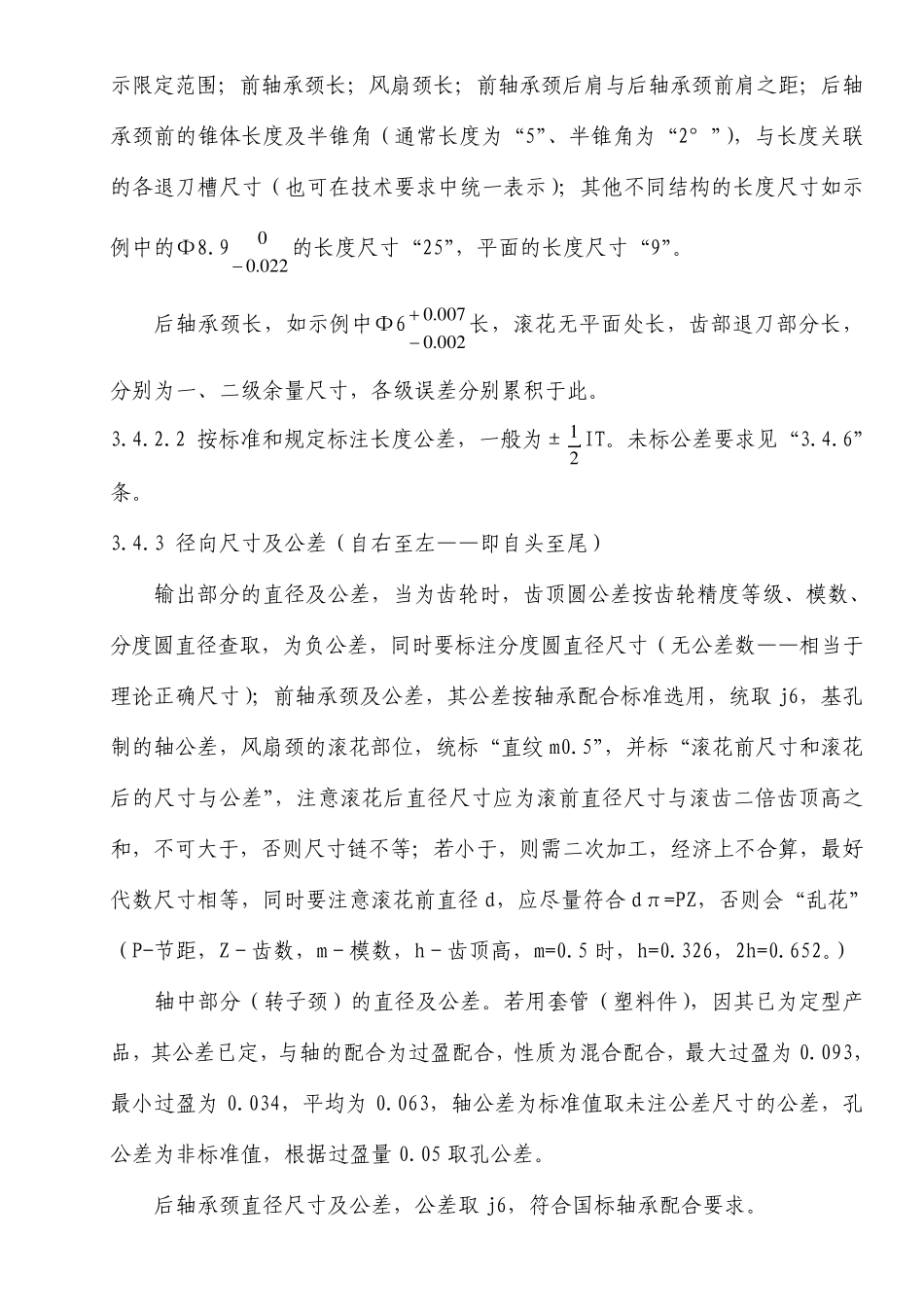

电机轴制图规范 （试 行） 为了规范电机轴的设计制图，根据公司要求，结合行业特点和有关标准，作如下规定： 1 适用范围 电动工具电机轴。特殊情况可不受本规范约束。 2 名词术语 ２.１余量尺寸：形成封闭尺寸的未注尺寸。 ２.２本规范其他名词见附图《电机轴制图规范（试行）名词术语》 。 3 规范事项 3.1 名称 统称“电机轴”，不再使用“转子轴”、“转子”、“轴”等其他名称。 3.2 材料 40cr。 3.3 视图设置 轴心线一律水平设置，输出端（头部）在右。 3.4 尺寸及公差标注 3.4.1 应遵守 GB/T4458.4-2003《机械制图 尺寸注法》、GB/T4458.5-2003《机械制图 尺寸公差与配合注法》和《机械制图应注意的地方——10 尺寸标注应注意地方》如尺寸线等距离、同类尺寸在同一水平线上，等。 3.4.2 轴向尺寸及公差 3.4.2.1 尺寸：总长；输出端（头部端面）至前轴承颈前肩，当为齿轮时，则是齿坯长度；齿轮轴向长度；热处理区间尺寸及用粗点画线（No 04.2.1 线型）表示限定范围；前轴承颈长；风扇颈长；前轴承颈后肩与后轴承颈前肩之距；后轴承颈前的锥体长度及半锥角（通常长度为“5”、半锥角为“2°”），与长度关联的各退刀槽尺寸（也可在技术要求中统一表示）；其他不同结构的长度尺寸如示例中的Φ8.9的长度尺寸“25”，平面的长度尺寸“9”。 0 2 2.00 后轴承颈长，如示例中Φ60 0 2.00 0 7.0长，滚花无平面处长，齿部退刀部分长，分别为一、二级余量尺寸，各级误差分别累积于此。 3.4.2.2 按标准和规定标注长度公差，一般为±21 IT。未标公差要求见“3.4.6”条。 3.4.3 径向尺寸及公差（自右至左——即自头至尾） 输出部分的直径及公差，当为齿轮时，齿顶圆公差按齿轮精度等级、模数、分度圆直径查取，为负公差，同时要标注分度圆直径尺寸（无公差数——相当于理论正确尺寸）；前轴承颈及公差，其公差按轴承配合标准选用，统取 j6，基孔制的轴公差，风扇颈的滚花部位，统标“直纹m0.5”，并标“滚花前尺寸和滚花后的尺寸与公差”，注意滚花后直径尺寸应为滚前直径尺寸与滚齿二倍齿顶高之和，不可大于，否则尺寸链不等；若小于，则需二次加工，经济上不合算，最好代数尺寸相等，同时要注意滚花前直径 d，应尽量符合 dπ=PZ，否则会 “乱 花”（P-节 距，Z－ 齿数，m－ 模数，h－ 齿顶高，m=0.5 时，h=0.326，2h=0.652。） 轴中部分（转 子 颈）的直径及公差。若用套 管 （...
