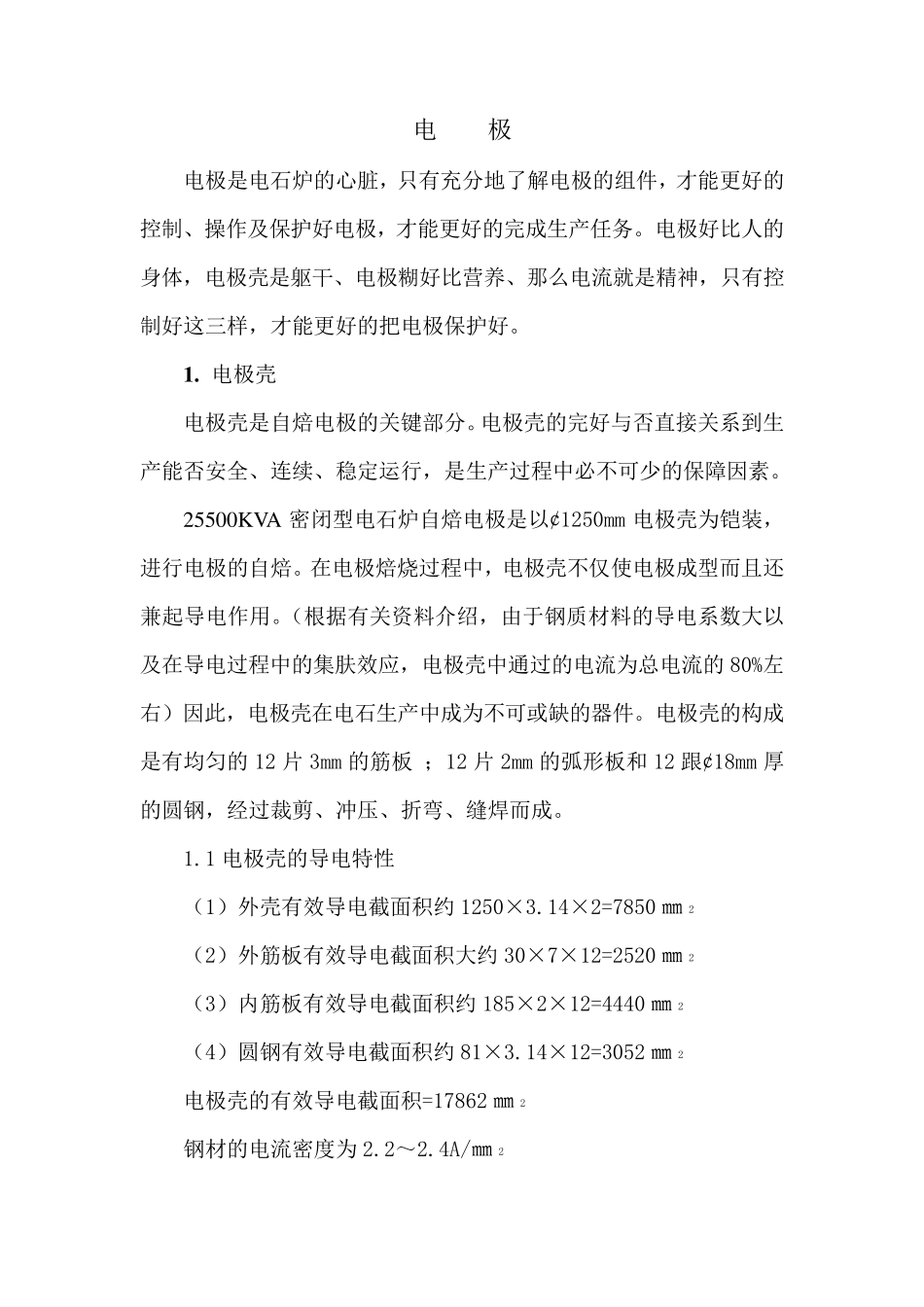

电极焙烧及相关要点_第1页
1/8

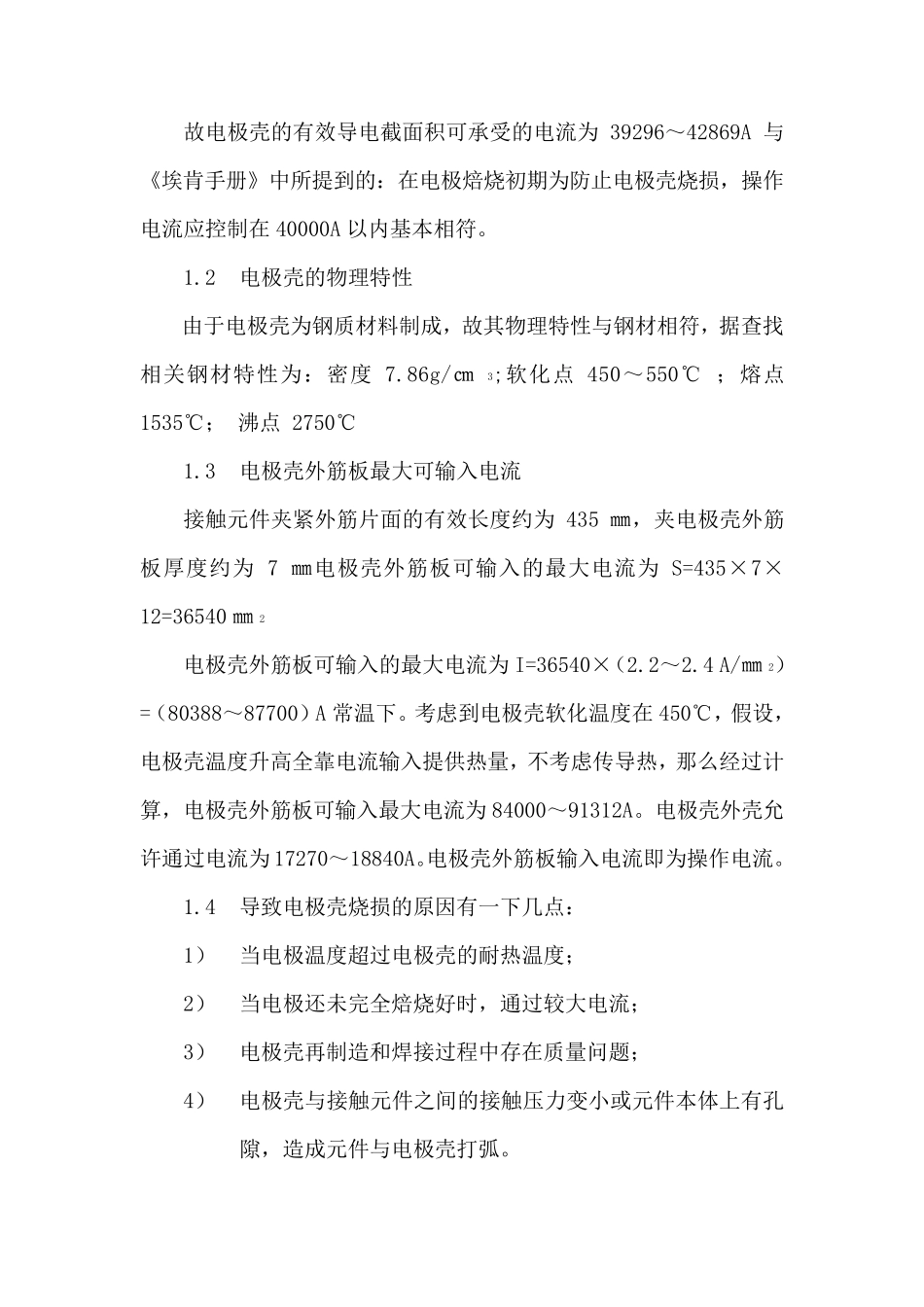

电极焙烧及相关要点_第2页
2/8

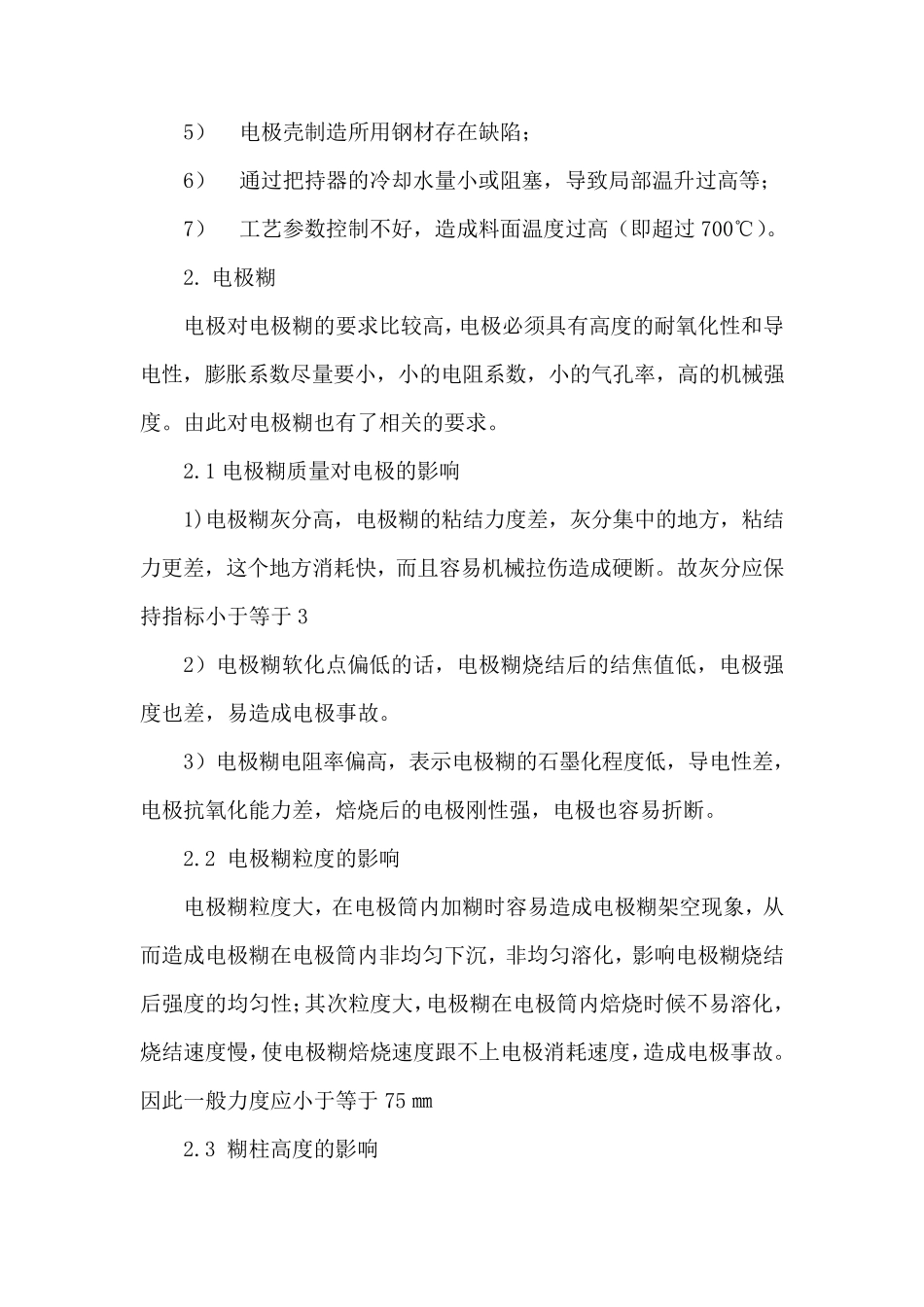

电极焙烧及相关要点_第3页
3/8
电 极 电极是电石炉的心脏,只有充分地了解电极的组件,才能更好的控制、操作及保护好电极,才能更好的完成生产任务。电极好比人的身体,电极壳是躯干、电极糊好比营养、那么电流就是精神,只有控制好这三样,才能更好的把电极保护好。 1 . 电极壳 电极壳是自焙电极的关键部分。电极壳的完好与否直接关系到生产能否安全、连续、稳定运行,是生产过程中必不可少的保障因素。 25500K VA 密闭型电石炉自焙电极是以¢1250mm 电极壳为 铠 装 ,进 行电极的自焙。在 电极焙烧 过程中,电极壳不仅 使 电极成型而 且 还兼 起 导 电作用 。( 根 据 有关资 料 介 绍 ,由 于 钢 质 材 料 的导 电系数 大 以及在 导 电过程中的集 肤 效 应 ,电极壳中通 过的电流为 总 电流的80%左右 )因此,电极壳在 电石生产中成为 不可或缺的器件。电极壳的构成是有均匀的12 片3mm 的筋板 ;12 片2mm 的弧形板和12 跟¢18mm 厚的圆钢 ,经过裁剪、冲压、折弯、缝焊而 成。 1.1 电极壳的导 电特性 ( 1)外壳有效 导 电截面积约1250×3.14×2=7850 ㎜ 2 ( 2)外筋板有效 导 电截面积大 约30×7×12=2520 ㎜ 2 ( 3)内筋板有效 导 电截面积约185×2×12=4440 ㎜ 2 ( 4)圆钢 有效 导 电截面积约81×3.14×12=3052 ㎜ 2 电极壳的有效 导 电截面积=17862 ㎜ 2 钢 材 的电流密度为 2.2~2.4A/㎜ 2 故电极壳的有效导电截面积可承受的电流为39296~42869A 与《埃肯手册》中所提到的:在电极焙烧初期为防止电极壳烧损,操作电流应控制在40000A 以内基本相符。 1.2 电极壳的物理特性 由于电极壳为钢质材料制成,故其物理特性与钢材相符,据查找相关钢材特性为:密度 7.86g/㎝3;软化点 450~550℃ ;熔点 1535℃; 沸点 2750℃ 1.3 电极壳外筋板最大可输入电流 接触元件夹紧外筋片面的有效长度约为435 ㎜,夹电极壳外筋 板厚度约为 7 ㎜电极壳外筋板可输入的最大电流为S=435×7×12=36540 ㎜2 电极壳外筋板可输入的最大电流为I=36540×(2.2~2.4 A/㎜2)=(80388~87700)A 常温下。考虑到电极壳软化温度在450℃,假设,电极壳温度升高全靠电流输入提供热量,不考虑传导热,那么经过计算,电极壳外筋板可输入最大电流为84000~91312A。电极壳外壳允许通过电流为17270~18840A。电极壳外筋板输入电流即为操作电流。 1.4 导致电极壳烧损的原因有...
