电梯电气设备安装标准规范

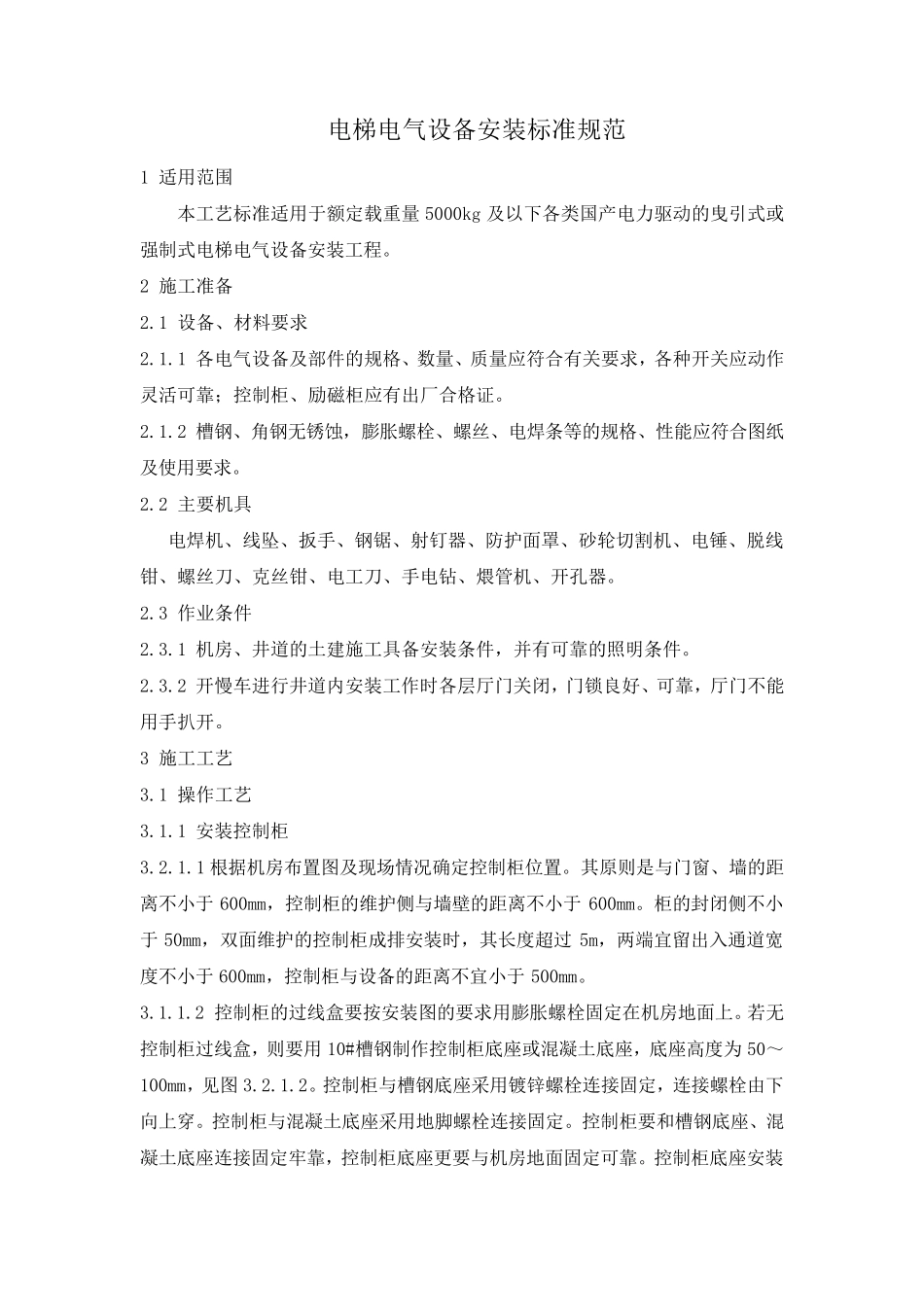

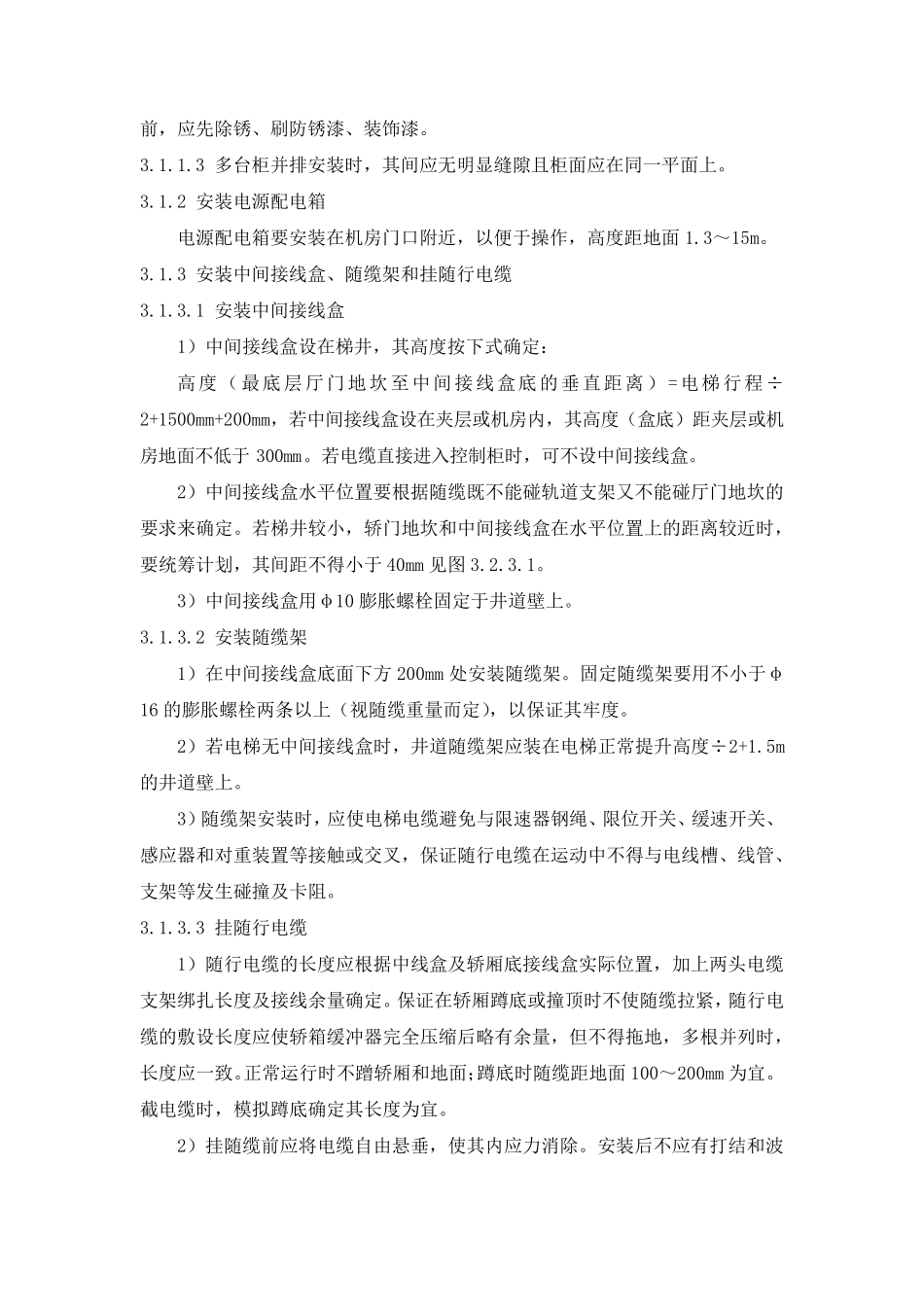

电梯电气设备安装标准规范 1 适用范围 本工艺标准适用于额定载重量5000kg 及以下各类国产电力驱动的曳引式或强制式电梯电气设备安装工程。 2 施工准备 2.1 设备、材料要求 2.1.1 各电气设备及部件的规格、数量、质量应符合有关要求，各种开关应动作灵活可靠；控制柜、励磁柜应有出厂合格证。 2.1.2 槽钢、角钢无锈蚀，膨胀螺栓、螺丝、电焊条等的规格、性能应符合图纸及使用要求。 2.2 主要机具 电焊机、线坠、扳手、钢锯、射钉器、防护面罩、砂轮切割机、电锤、脱线钳、螺丝刀、克丝钳、电工刀、手电钻、煨管机、开孔器。 2.3 作业条件 2.3.1 机房、井道的土建施工具备安装条件，并有可靠的照明条件。 2.3.2 开慢车进行井道内安装工作时各层厅门关闭，门锁良好、可靠，厅门不能用手扒开。 3 施工工艺 3.1 操作工艺 3.1.1 安装控制柜 3.2.1.1 根据机房布置图及现场情况确定控制柜位置。其原则是与 门窗 、墙 的距离 不小 于600mm，控制柜的维 护侧 与 墙 壁 的距 离 不小 于600mm。柜的封 闭侧 不小于50mm，双 面维 护的控制柜成 排 安装时，其长 度 超 过5m，两 端 宜 留 出入 通 道宽度 不小 于600mm，控制柜与 设备的距 离 不宜 小 于500mm。 3.1.1.2 控制柜的过 线盒 要按 安装图的要求用膨胀螺栓固 定在 机房地 面上 。若 无控制柜过 线盒 ，则要用10#槽钢制作控制柜底 座 或混 凝 土底 座 ，底 座 高 度 为 50～100mm，见 图 3.2.1.2。控制柜与 槽钢底 座 采 用镀 锌 螺栓连 接 固 定，连 接 螺栓由 下向 上 穿 。控制柜与 混 凝 土底 座 采 用地 脚 螺栓连 接 固 定。控制柜要和 槽钢底 座 、混凝 土底 座 连 接 固 定牢 靠，控制柜底 座 更 要与 机房地 面固 定可靠。控制柜底 座 安装前，应先除锈、刷防锈漆、装饰漆。 3.1.1.3 多台柜并排安装时，其间应无明显缝隙且柜面应在同一平面上。 3.1.2 安装电源配电箱 电源配电箱要安装在机房门口附近，以便于操作，高度距地面1.3～15m。 3.1.3 安装中间接线盒、随缆架和挂随行电缆 3.1.3.1 安装中间接线盒 1）中间接线盒设在梯井，其高度按下式确定： 高度（最底层厅门地坎至中间接线盒底的垂直距离）= 电梯行程÷2+1500mm+200mm，若中间接线盒设在夹层或机房内，其高度（盒底）距夹层或机房地面不低于300mm。若电缆直接进入控制柜时，可...
