电气仪表施工方案

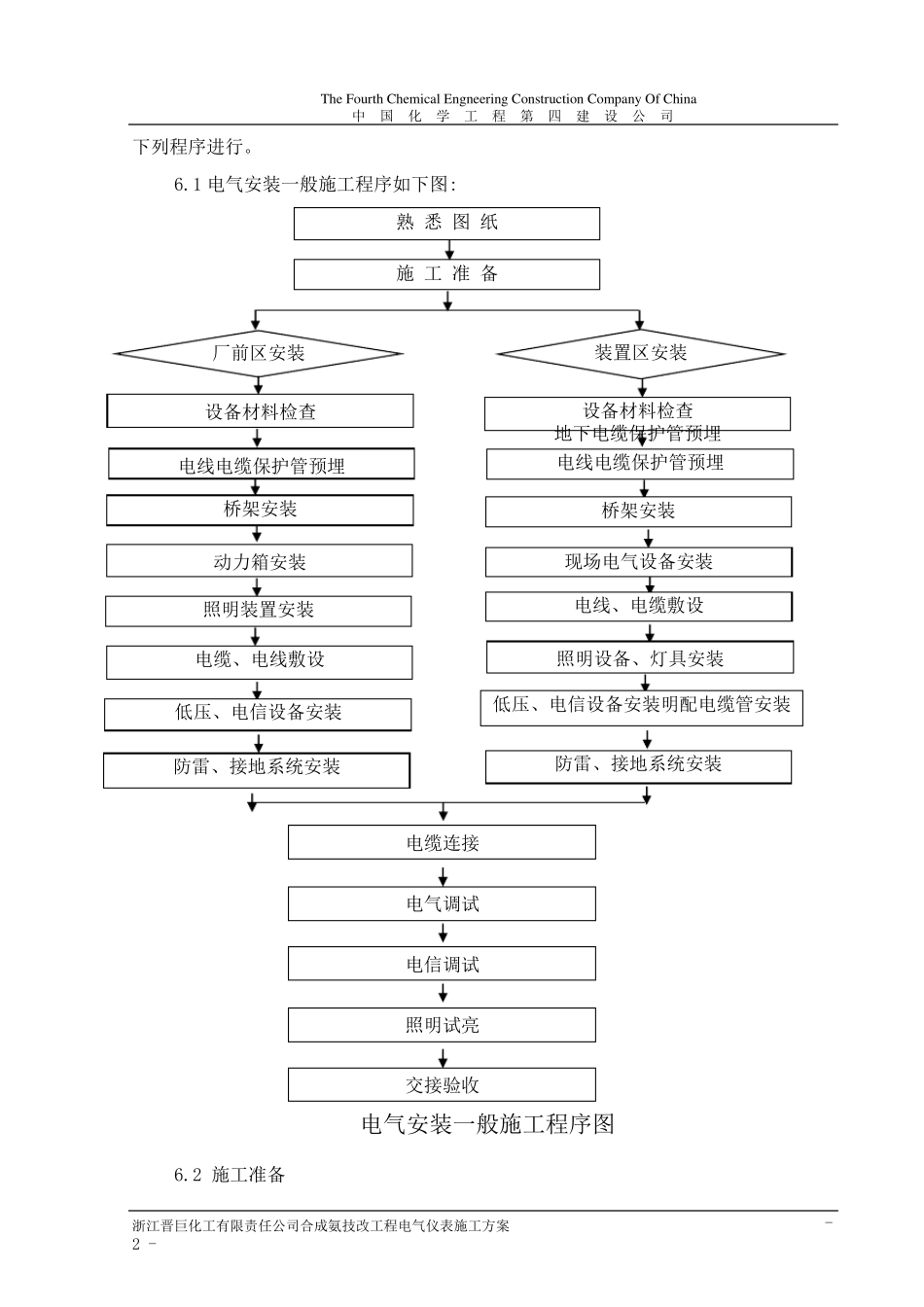

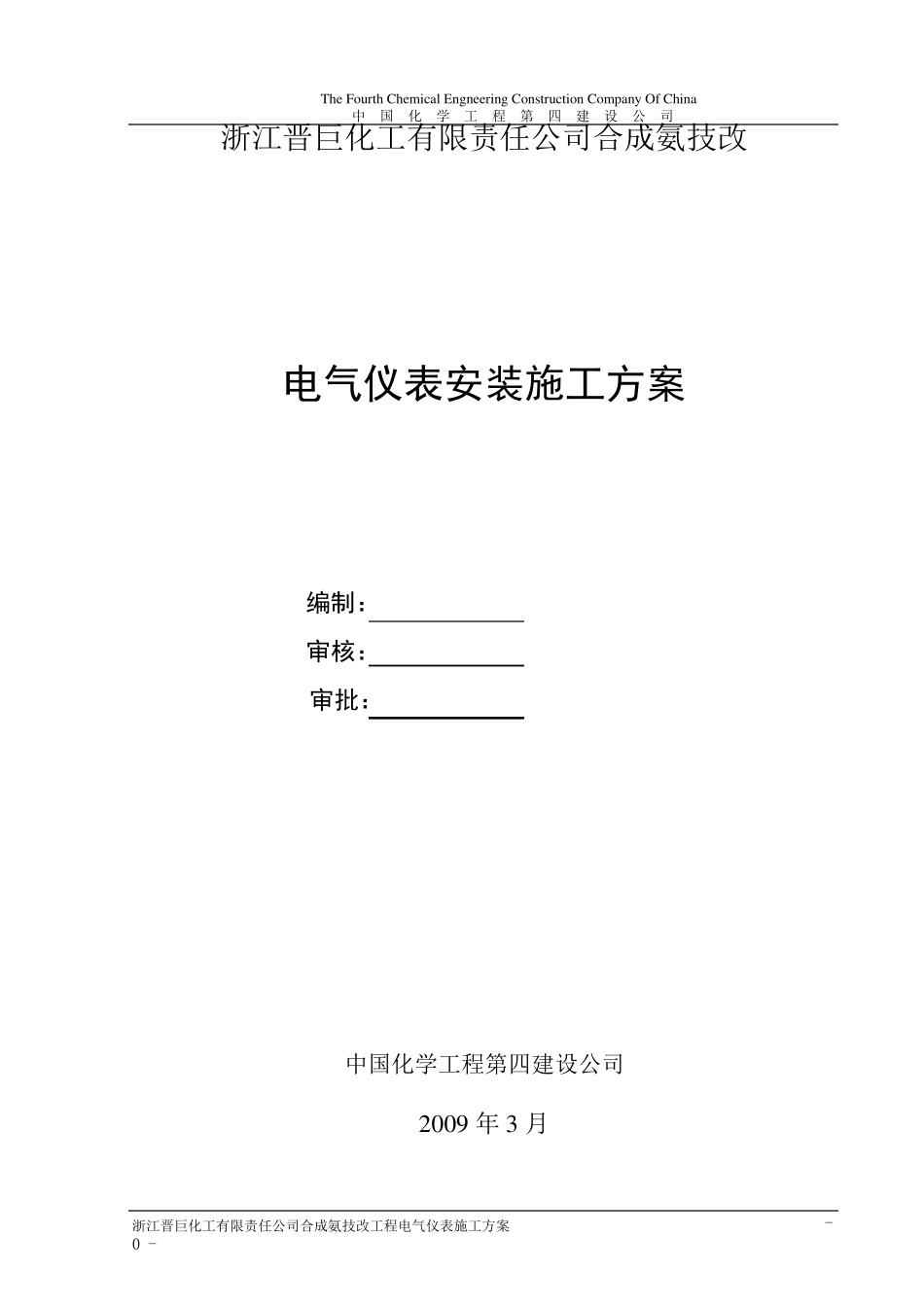

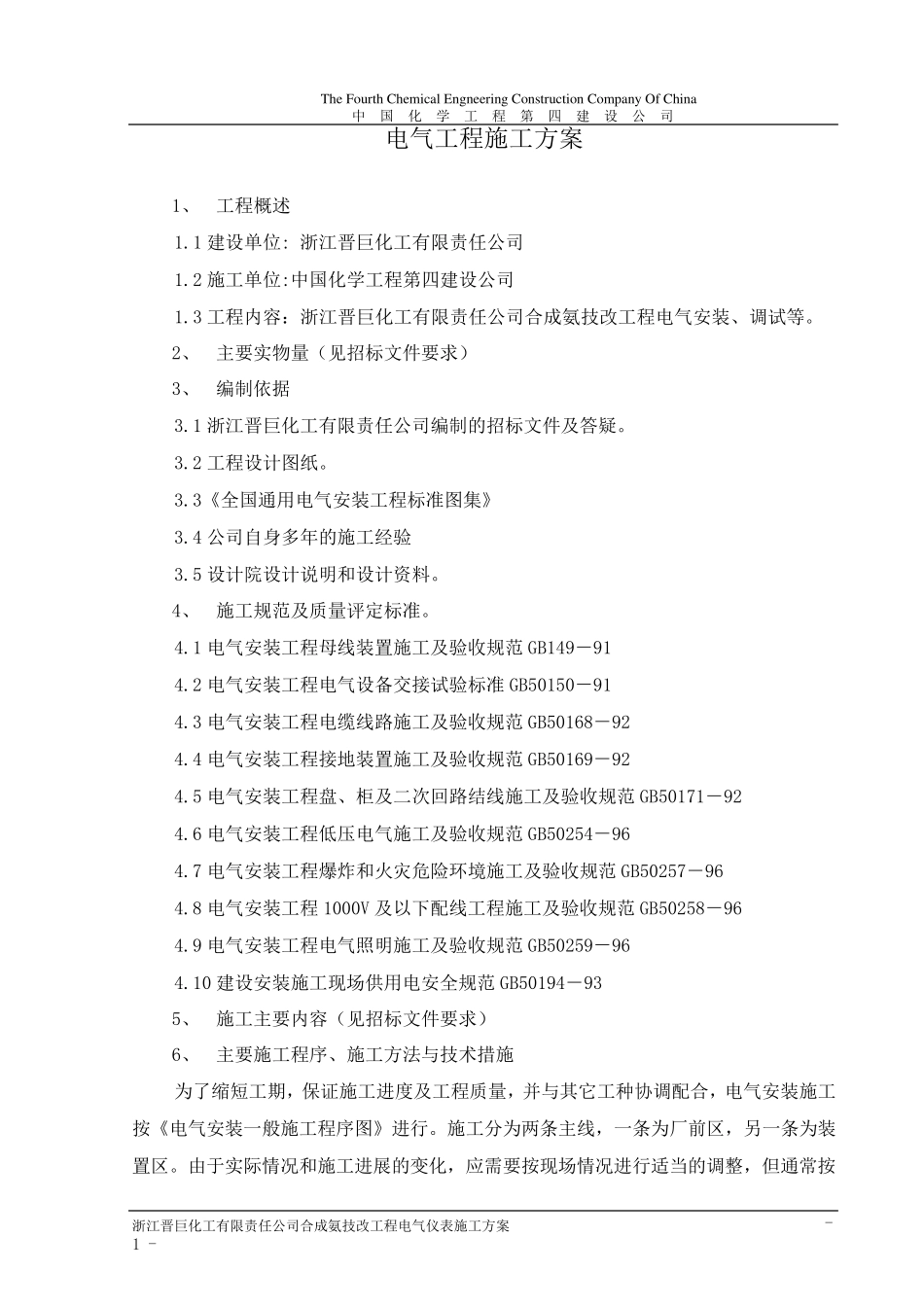

The Fou rth Chemical Engneering Constru ction Company Of China 中 国 化 学 工 程 第 四 建 设 公 司 浙江晋巨化工有限责任公司合成氨技改工程电气仪表施工方案 - 0 - 浙江晋巨化工有限责任公司合成氨技改 电气仪表安装施工方案 编制： 审核： 审批： 中国化学工程第四建设公司 2009 年 3 月 The Fou rth Chemical Engneering Constru ction Company Of China 中 国 化 学 工 程 第 四 建 设 公 司 浙江晋巨化工有限责任公司合成氨技改工程电气仪表施工方案 - 1 - 电气工程施工方案 1、 工程概述 1.1 建设单位: 浙江晋巨化工有限责任公司 1.2 施工单位:中国化学工程第四建设公司 1.3 工程内容：浙江晋巨化工有限责任公司合成氨技改工程电气安装、调试等。 2、 主要实物量（见招标文件要求） 3、 编制依据 3.1 浙江晋巨化工有限责任公司编制的招标文件及答疑。 3.2 工程设计图纸。 3.3《全国通用电气安装工程标准图集》 3.4 公司自身多年的施工经验 3.5 设计院设计说明和设计资料。 4、 施工规范及质量评定标准。 4.1 电气安装工程母线装置施工及验收规范 GB149－91 4.2 电气安装工程电气设备交接试验标准 GB50150－91 4.3 电气安装工程电缆线路施工及验收规范 GB50168－92 4.4 电气安装工程接地装置施工及验收规范 GB50169－92 4.5 电气安装工程盘、柜及二次回路结线施工及验收规范 GB50171－92 4.6 电气安装工程低压电气施工及验收规范 GB50254－96 4.7 电气安装工程爆炸和火灾危险环境施工及验收规范 GB50257－96 4.8 电气安装工程1000V 及以下配线工程施工及验收规范 GB50258－96 4.9 电气安装工程电气照明施工及验收规范 GB50259－96 4.10 建设安装施工现场供用电安全规范 GB50194－93 5、 施工主要内容（见招标文件要求） 6、 主要施工程序、施工方法与技术措施 为了缩短工期，保证施工进度及工程质量，并与其它工种协调配合，电气安装施工按《电气安装一般施工程序图》进行。施工分为两条主线，一条为厂前区，另一条为装置区。由于 实际 情 况 和施工进展 的变 化，应 需 要按现场情 况 进行适 当 的调整 ，但 通常 按 The Fou rth Chemical Engneering Constru ction Company Of China 中 国 化 学 工 程 第 四 建 设 公 司 浙江晋巨化工有限责任公司合成氨技改工...
