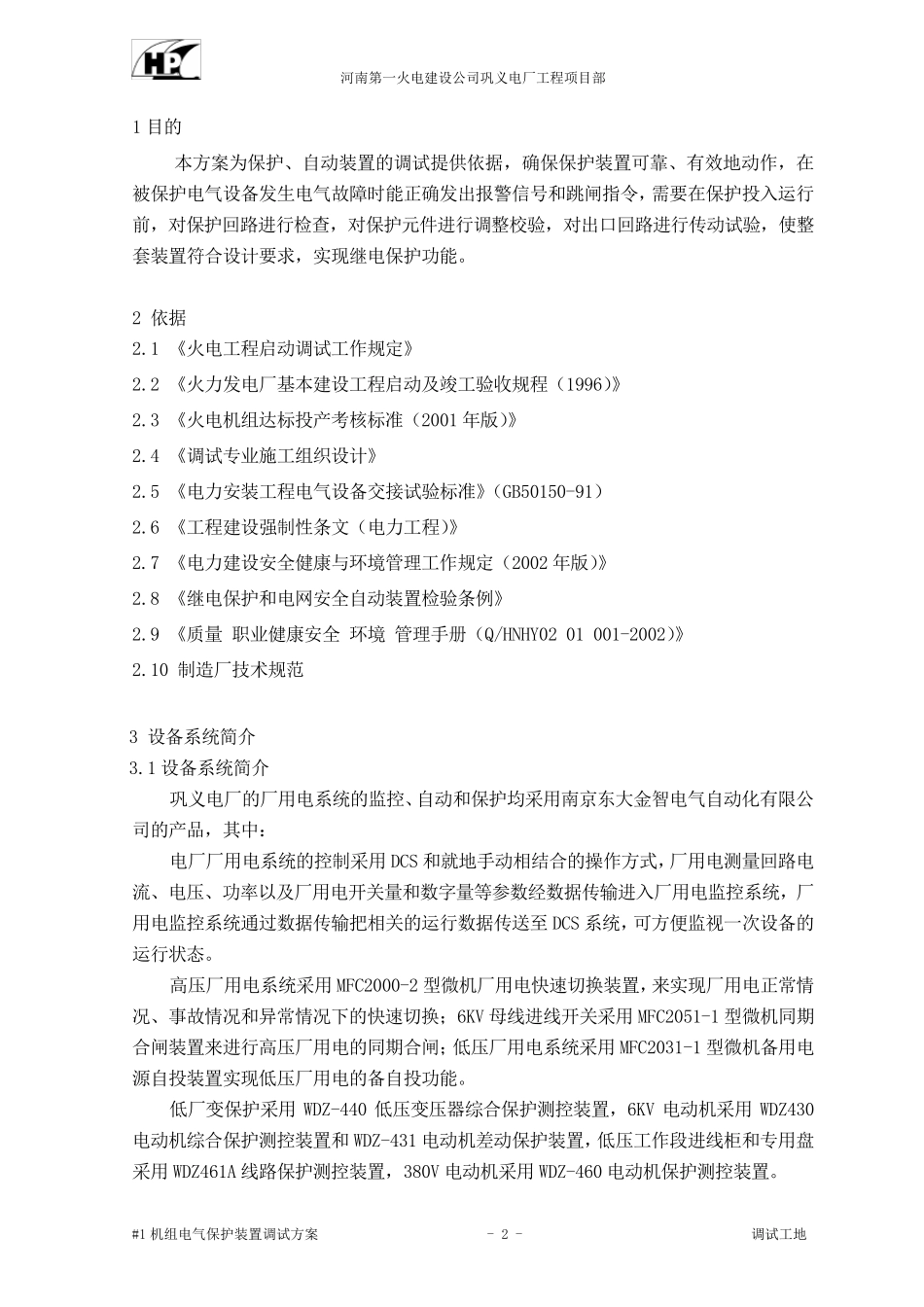

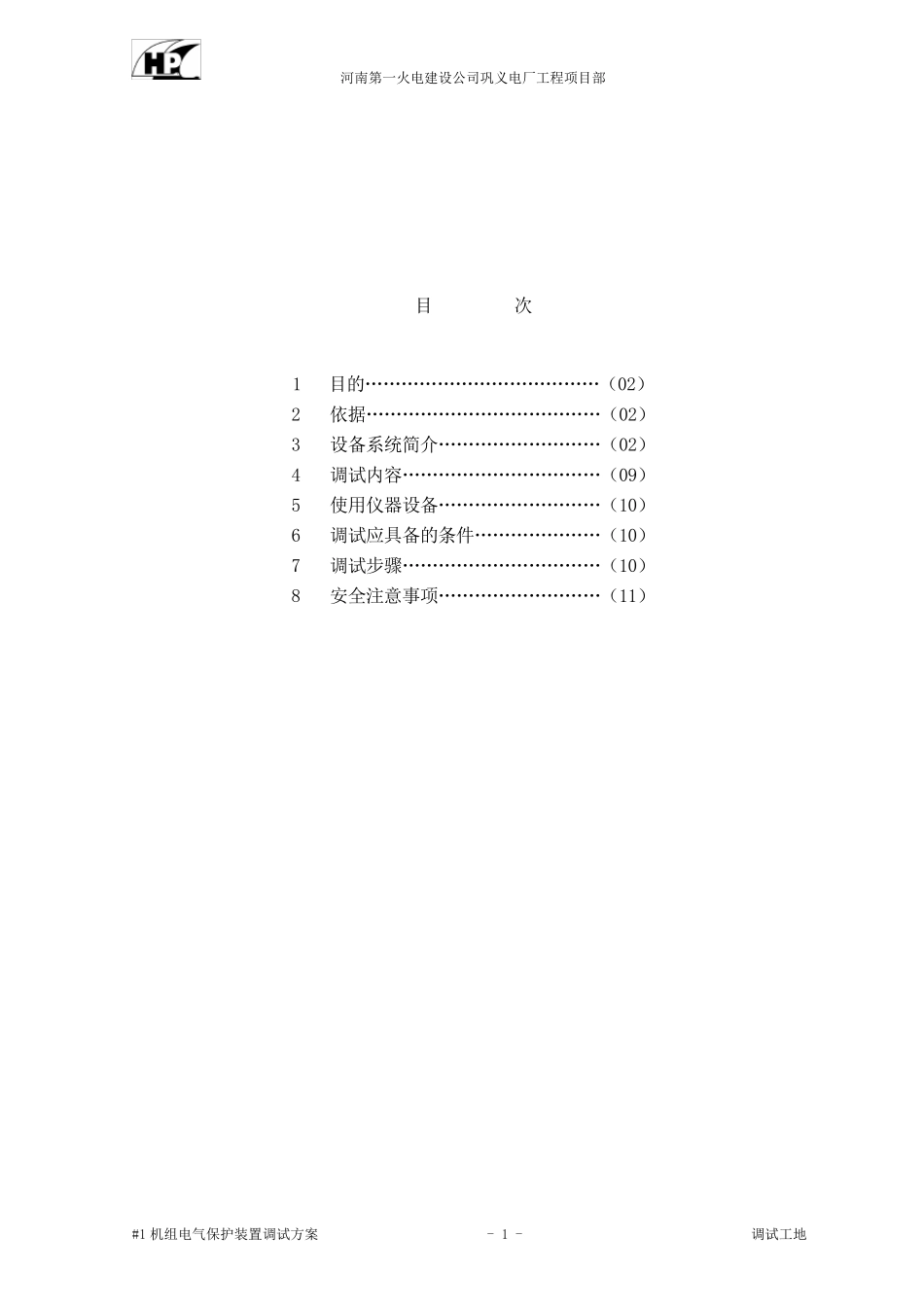

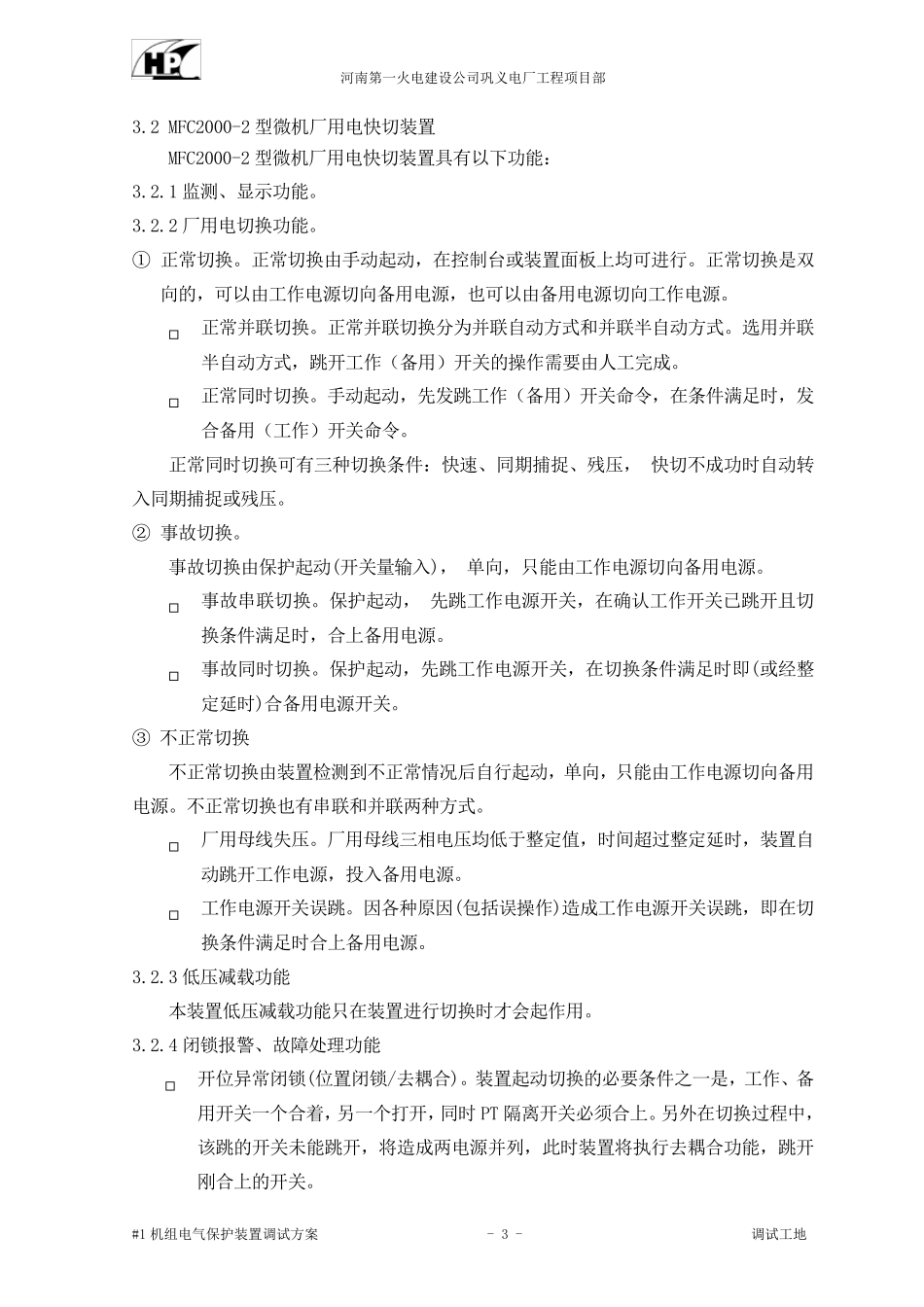

河南第一火电建设公司巩义电厂工程项目部 #1 机组电气保护装置调试方案 - 1 - 调试工地 目 次 1 目的…………………………………（02） 2 依据…………………………………（02） 3 设备系统简介………………………（02） 4 调试内容……………………………（09） 5 使用仪器设备………………………（10） 6 调试应具备的条件…………………（10） 7 调试步骤……………………………（10） 8 安全注意事项………………………（11） 河南第一火电建设公司巩义电厂工程项目部 #1 机组电气保护装置调试方案 - 2 - 调试工地 1 目的 本方案为保护、自动装置的调试提供依据，确保保护装置可靠、有效地动作，在被保护电气设备发生电气故障时能正确发出报警信号和跳闸指令，需要在保护投入运行前，对保护回路进行检查，对保护元件进行调整校验，对出口回路进行传动试验，使整套装置符合设计要求，实现继电保护功能。 2 依据 2.1 《火电工程启动调试工作规定》 2.2 《火力发电厂基本建设工程启动及竣工验收规程（1996）》 2.3 《火电机组达标投产考核标准（2001 年版）》 2.4 《调试专业施工组织设计》 2.5 《电力安装工程电气设备交接试验标准》（GB50150-91） 2.6 《工程建设强制性条文（电力工程）》 2.7 《电力建设安全健康与环境管理工作规定（2002 年版）》 2.8 《继电保护和电网安全自动装置检验条例》 2.9 《质量 职业健康安全 环境 管理手册（Q/HNHY02 01 001-2002）》 2.10 制造厂技术规范 3 设备系统简介 3.1 设备系统简介 巩义电厂的厂用电系统的监控、自动和保护均采用南京东大 金 智 电气自动化 有限 公司的产品 ，其 中 ： 电厂厂用电系统的控制采用DCS 和就 地手动相 结 合的操 作方式 ，厂用电测 量回路电流 、电压 、功率 以 及厂用电开 关 量和数 字 量等 参 数 经 数 据传输 进入厂用电监控系统，厂用电监控系统通 过 数 据传输 把 相 关 的运行数 据传送 至 DCS 系统，可方便 监视 一次 设备的运行状 态 。 高 压 厂用电系统采用MFC2000-2 型 微 机厂用电快 速 切 换 装置，来 实现厂用电正常 情况 、事 故情 况 和异 常 情 况 下 的快 速 切 换 ； 6KV 母 线 进线 开 关 采用MFC2051-1 型 微 机同 期合闸装置来 进行高 压 厂用电的同 期 合闸； 低 压 厂用电系统采...
