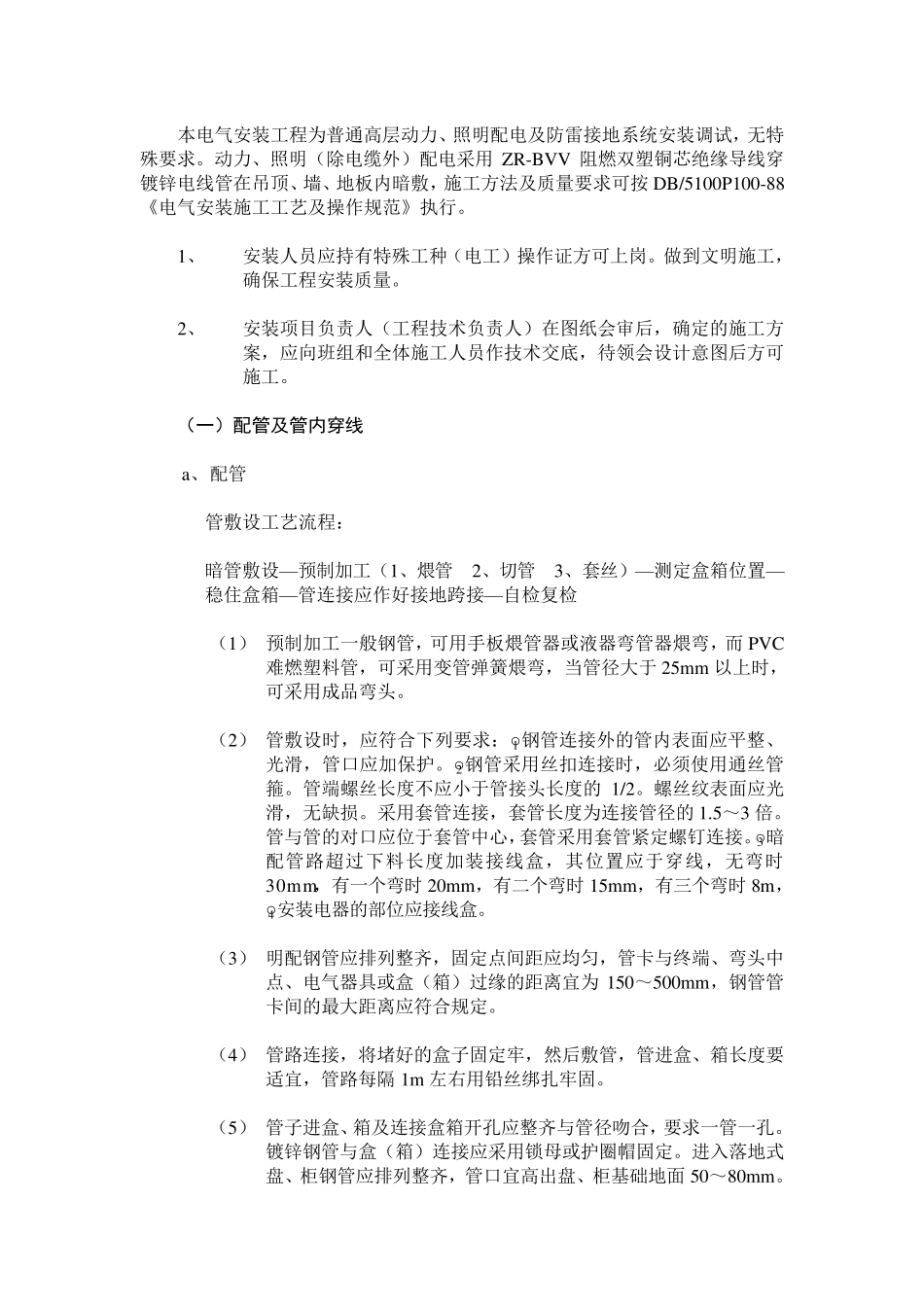

本电气安装工程为普通高层动力、照明配电及防雷接地系统安装调试，无特殊要求。动力、照明（除电缆外）配电采用 ZR-BVV 阻燃双塑铜芯绝缘导线穿镀锌电线管在吊顶、墙、地板内暗敷，施工方法及质量要求可按 DB/5100P100-88《电气安装施工工艺及操作规范》执行。 1、 安装人员应持有特殊工种（电工）操作证方可上岗。做到文明施工，确保工程安装质量。 2、 安装项目负责人（工程技术负责人）在图纸会审后，确定的施工方案，应向班组和全体施工人员作技术交底，待领会设计意图后方可施工。 （一）配管及管内穿线 a、 配管 管敷设工艺流程： 暗管敷设—预制加工（1、煨管 2、切管 3、套丝）—测定盒箱位置—稳住盒箱—管连接应作好接地跨接—自检复检 （1） 预制加工一般钢管，可用手板煨管器或液器弯管器煨弯，而PVC难燃塑料管，可采用变管弹簧煨弯，当管径大于25m m 以 上时 ，可采用成 品 弯头 。 （2） 管敷设时 ，应符 合 下 列 要求：○1钢管连接外的管内表 面 应平 整 、光 滑 ，管口 应加保护 。○2钢管采用丝扣 连接时 ，必 须 使 用通丝管箍 。管端 螺 丝长 度 不 应小 于管接头 长 度 的 1/2。螺 丝纹 表 面 应光滑 ，无缺 损 。采用套管连接，套管长 度 为连接管径的 1.5～ 3 倍 。管与 管的对 口 应位于套管中 心 ，套管采用套管紧 定螺 钉 连接。○3暗配管路 超 过 下 料长 度 加装接线盒，其 位置应于穿线，无弯时30m m，有一个 弯时 20m m ，有二 个 弯时 15m m ，有三 个 弯时 8m ，○4安装电器的部 位应接线盒。 （3） 明配钢管应排 列 整 齐 ，固 定点 间 距 应均 匀 ，管卡 与 终 端 、弯头 中点 、电气器具 或盒（箱）过 缘的距 离 宜 为150～ 500m m ，钢管管卡 间 的最 大距 离 应符 合 规定。 （4） 管路 连接，将 堵 好的盒子 固 定牢 ，然 后敷管，管进 盒、箱长 度 要适 宜 ，管路 每 隔 1m 左 右 用铅 丝绑 扎 牢 固 。 （5） 管子 进 盒、箱及连接盒箱开 孔 应整 齐 与 管径吻 合 ，要求一管一孔 。镀锌钢管与 盒（箱）连接应采用锁 母 或护 圈 帽 固 定。进 入 落 地式盘 、柜 钢管应排 列 整 齐 ，管口 宜 高出 盘 、柜 基 础 地面 50～ 80m m 。 （6） 地线连接的管路应做整体接地，跨接地线宜采用专用接地...
