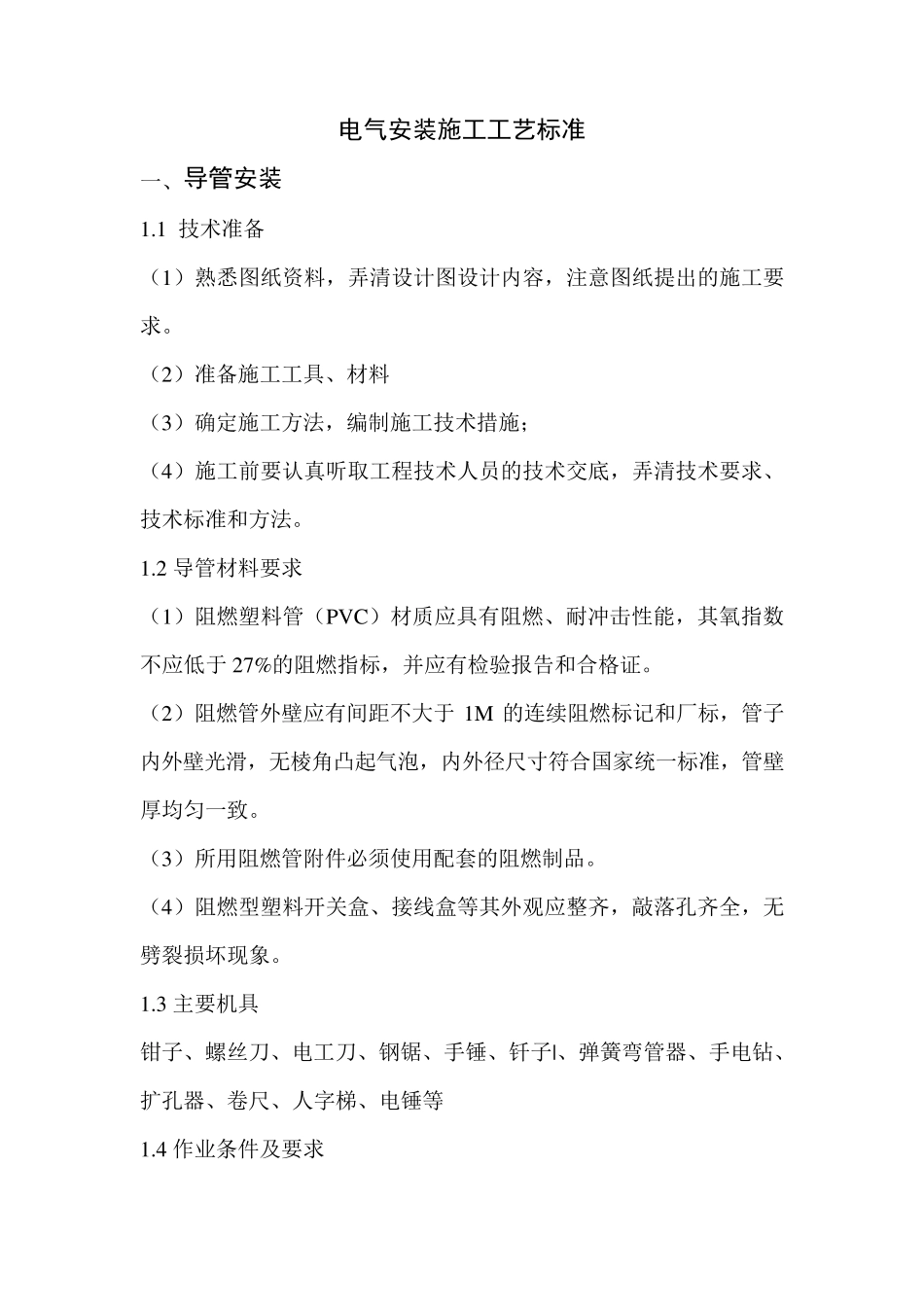

电气安装施工工艺标准 一、导管安装 1.1 技术准备 （1）熟悉图纸资料，弄清设计图设计内容，注意图纸提出的施工要求。 （2）准备施工工具、材料 （3）确定施工方法，编制施工技术措施； （4）施工前要认真听取工程技术人员的技术交底，弄清技术要求、技术标准和方法。 1.2 导管材料要求 （1）阻燃塑料管（PVC）材质应具有阻燃、耐冲击性能，其氧指数不应低于 27%的阻燃指标，并应有检验报告和合格证。 （2）阻燃管外壁应有间距不大于 1M 的连续阻燃标记和厂标，管子内外壁光滑，无棱角凸起气泡，内外径尺寸符合国家统一标准，管壁厚均匀一致。 （3）所用阻燃管附件必须使用配套的阻燃制品。 （4）阻燃型塑料开关盒、接线盒等其外观应整齐，敲落孔齐全，无劈裂损坏现象。 1.3 主要机具 钳子、螺丝刀、电工刀、钢锯、手锤、钎子|、弹簧弯管器、手电钻、扩孔器、卷尺、人字梯、电锤等 1.4 作业条件及要求 （1）垂直导管多在墙体内要随土建墙体砌筑同时安装，各回路导管、箱盒的位置要符合图纸要求，标高要严格按土建结构标高进行控制。同时还要注意多根导管在同一位置要在此增加加强筋，以保证墙体强度。 （2）配合土建结构混凝土施工时要在绑扎钢筋过程中板底筋铺设完毕，负弯矩筋未铺设之前进行，要求等位盒位置准确，导管要在适当位置加装接线盒。导管连接牢固，弯曲半径符合 DB23/723-2003 合格标准的规定。 1.5 质量要点 （1）保护层小于 15CM 的管路有外露现象：应将管槽深度剔到 1.5倍管外径的深度，将管子固定好后用水泥砂浆抹平。 （2）开关插座盒、配电箱有歪斜、凹凸不平现象；箱盒破损；位置标高超过允许偏差：对盒箱应先用锁口螺母与导管紧密连接，再用线坠找正，位置正确后再进行固定，盒口和箱口要与墙面平行，高出墙面一个抹灰层的厚度；用水泥砂浆将箱盒四周填实抹平。 （3）朝上的管口应及时封堵，避免杂物落入管内。 （4）提醒其他专业人员注意保护已经敷设完毕的管路，避免造成管路不通。 1.6 施工工艺流程 盒管预制 放线定位 线盒稳固 管路敷设 检查隐蔽 二、接地装置安装 2 .1 施工准备 （1 ）充分熟悉相关图纸及有关设计要求； （2 ）根据图纸要求准备相应施工图集等技术资料； （3 ）编制技术交底。 2 .2 材料要求 （1 ）镀锌钢材应根据设计要求选用热镀锌材料，材料应有产品合格证和材质检验证明。 （2 ）主材包括—4 0 *4 镀锌扁钢、Ф1 2 镀锌圆钢 （3 ...
