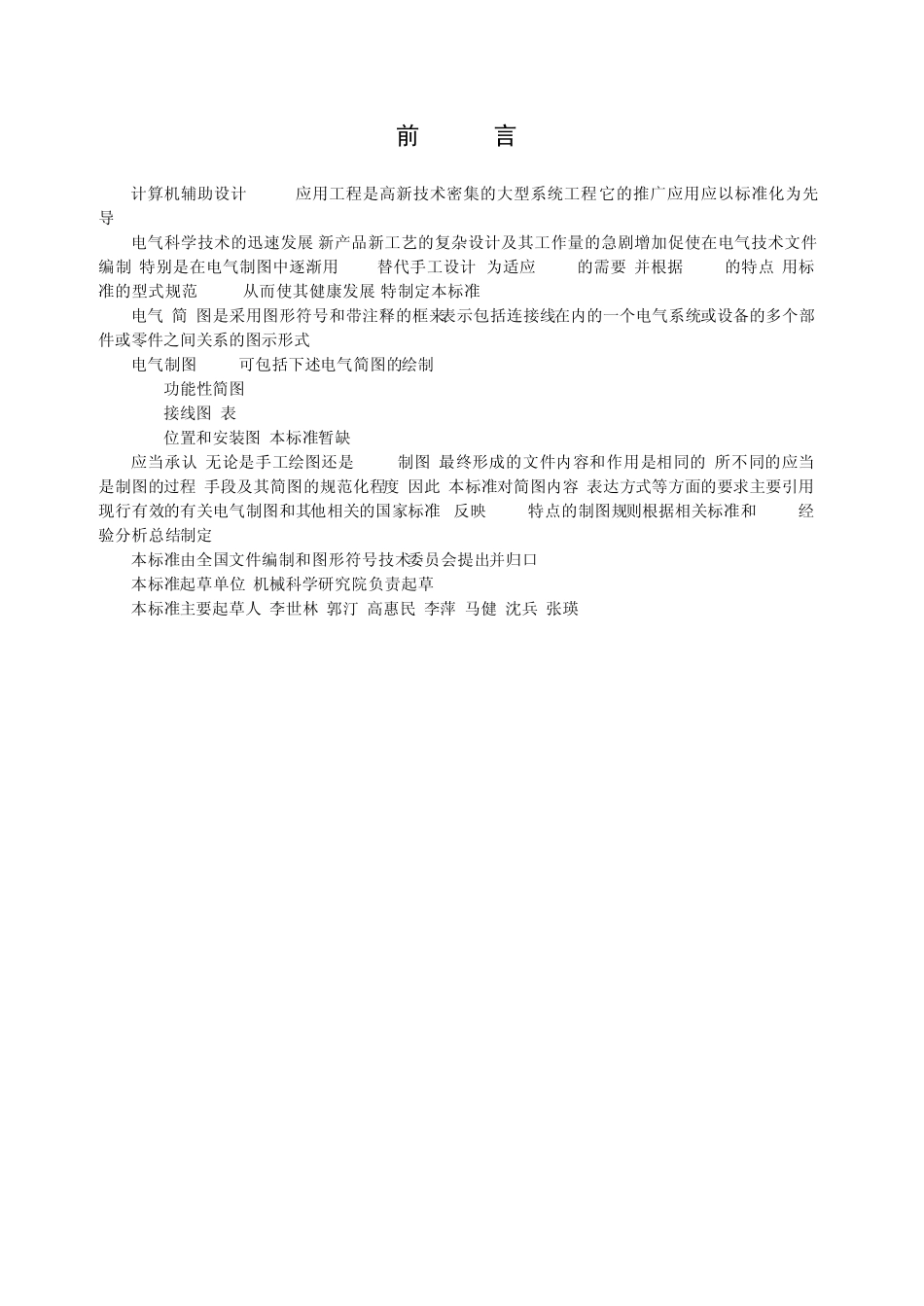

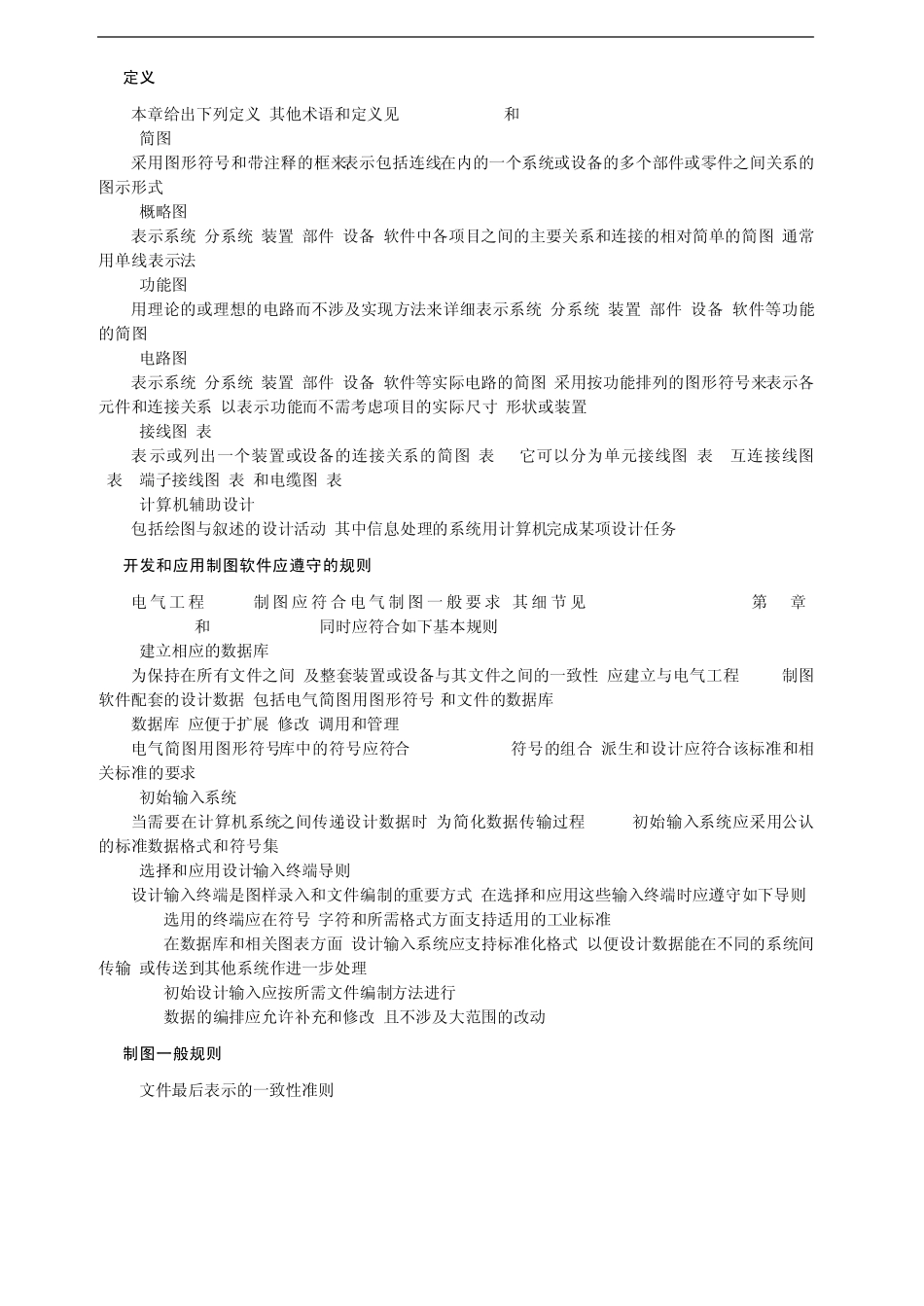

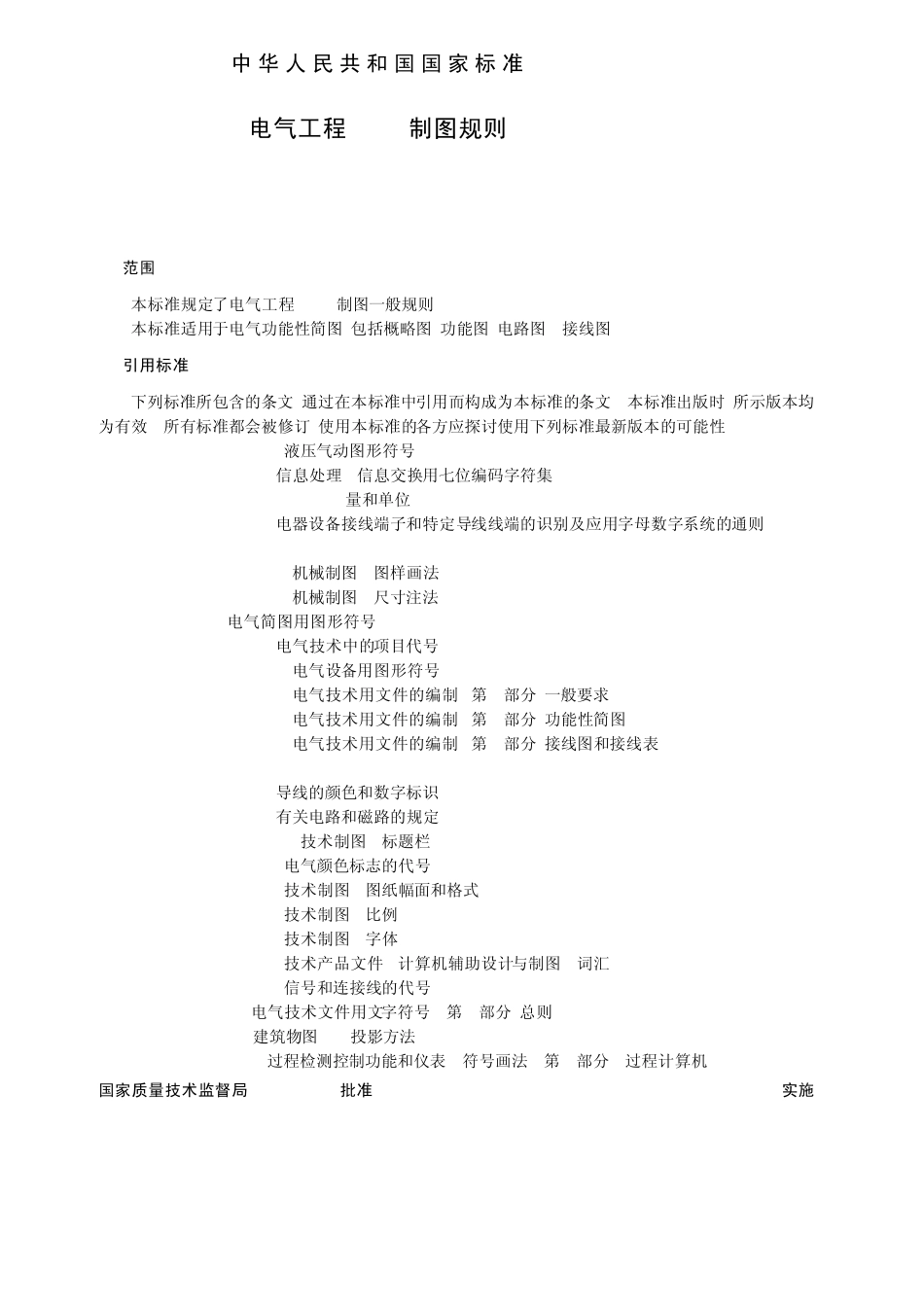

前言计算机辅助设计应用工程是高新技术密集的大型系统工程它的推广应用应以标准化为先导电气科学技术的迅速发展 新产品新工艺的复杂设计及其工作量的急剧增加促使在电气技术文件编制 特别是在电气制图中逐渐用替代手工设计 为适应的需要 并根据的特点 用标准的型式规范从而使其健康发展 特制定本标准电气 简 图是采用图形符号和带注释的框来表示包括连接线在内的一个电气系统或设备的多个部件或零件之间关系的图示形式电气制图可包括下述电气简图的绘制功能性简图接线图 表位置和安装图 本标准暂缺应当承认 无论是手工绘图还是制图 最终形成的文件内容和作用是相同的 所不同的应当是制图的过程 手段及其简图的规范化程度 因此 本标准对简图内容 表达方式等方面的要求主要引用现行有效的有关电气制图和其他相关的国家标准 反映特点的制图规则根据相关标准和经验分析总结制定本标准由全国文件编制和图形符号技术委员会提出并归口本标准起草单位 机械科学研究院负责起草本标准主要起草人 李世林 郭汀 高惠民 李萍 马健 沈兵 张瑛中 华 人 民 共 和 国 国 家 标 准电气工程制图规则国家质量技术监督局批准实施范围本标准规定了电气工程制图一般规则本标准适用于电气功能性简图 包括概略图 功能图 电路图接线图引用标准下列标准所包含的条文 通过在本标准中引用而构成为本标准的条文本标准出版时 所示版本均为有效所有标准都会被修订 使用本标准的各方应探讨使用下列标准最新版本的可能性液压气动图形符号信息处理信息交换用七位编码字符集量和单位电器设备接线端子和特定导线线端的识别及应用字母数字系统的通则机械制图图样画法机械制图尺寸注法电气简图用图形符号电气技术中的项目代号电气设备用图形符号电气技术用文件的编制第部分 一般要求电气技术用文件的编制第部分 功能性简图电气技术用文件的编制第部分 接线图和接线表导线的颜色和数字标识有关电路和磁路的规定技术制图标题栏电气颜色标志的代号技术制图图纸幅面和格式技术制图比例技术制图字体技术产品文件计算机辅助设计与制图词汇信号和连接线的代号电气技术文件用文字符号第部分 总则建筑物图投影方法过程检测控制功能和仪表符号画法第部分过程计算机定义本章给出下列定义 其他术语和定义见和简图采用图形符号和带注释的框来表示包括连线在内的一个系统或设备的多个部件或零件之间关系的图示形式概略图表示系统 分系统 装置 部件 设...
