电气开关柜装配与调试

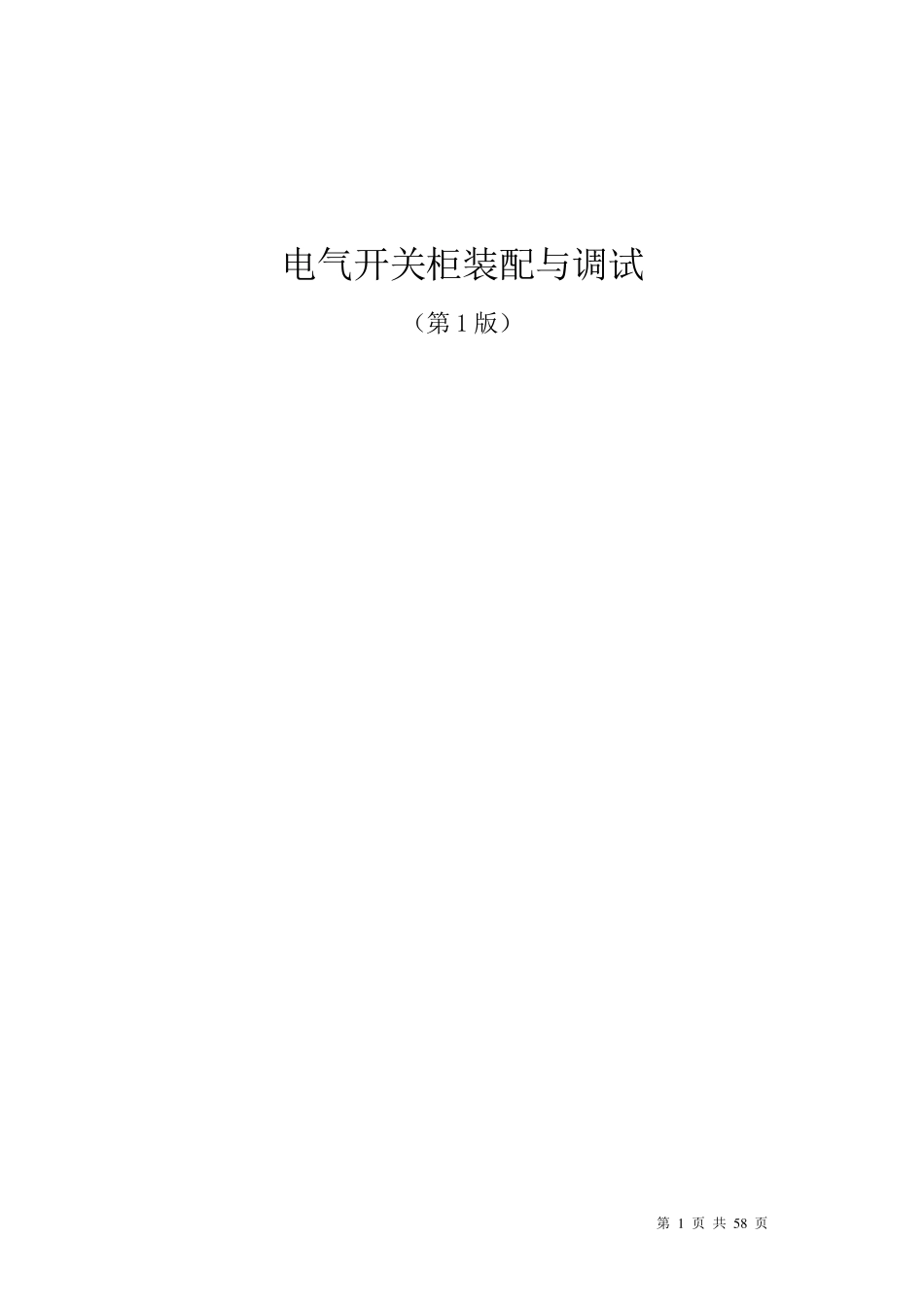

电气开关柜装配与调试_第1页
1/58

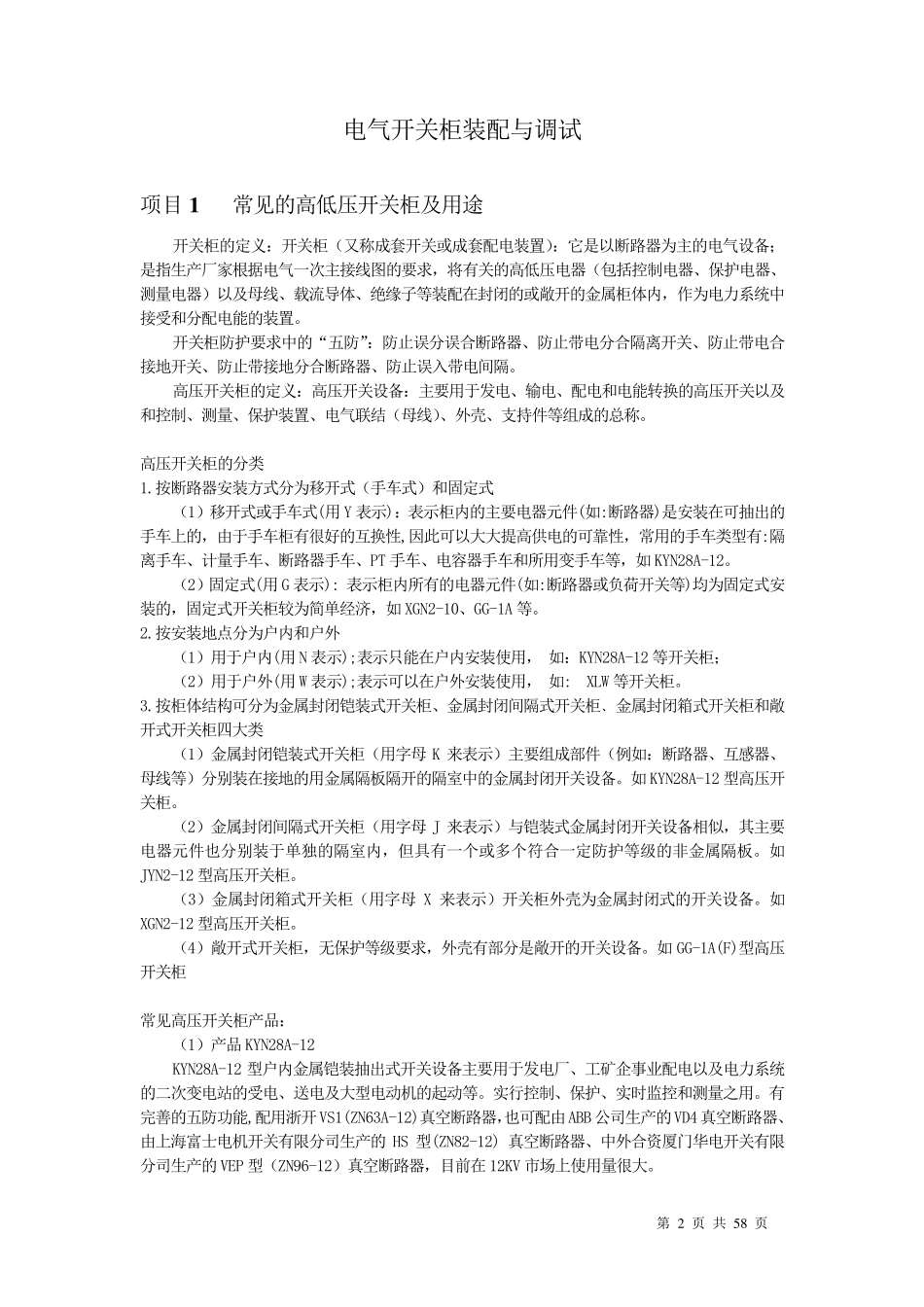

电气开关柜装配与调试_第2页
2/58
电气开关柜装配与调试_第3页
3/58
第 1 页 共 5 8 页 电气开关柜装配与调试 (第1 版) 第 2 页 共 5 8 页 电气开关柜装配与调试 项目1 常见的高低压开关柜及用途 开关柜的定义:开关柜(又称成套开关或成套配电装置):它是以断路器为主的电气设备;是指生产厂家根据电气一次主接线图的要求,将有关的高低压电器(包括控制电器、保护电器、测量电器)以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内,作为电力系统中接受和分配电能的装置。 开关柜防护要求中的“五防”:防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。 高压开关柜的定义:高压开关设备:主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结(母线)、外壳、支持件等组成的总称。 高压开关柜的分类 1.按断路器安装方式分为移开式(手车式)和固定式 (1)移开式或手车式(用Y 表示):表示柜内的主要电器元件(如:断路器)是安装在可抽出的手车上的,由于手车柜有很好的互换性,因此可以大大提高供电的可靠性,常用的手车类型有:隔离手车、计量手车、断路器手车、PT 手车、电容器手车和所用变手车等,如KYN28A-12。 (2)固定式(用G 表示): 表示柜内所有的电器元件(如:断路器或负荷开关等)均 为固定式安装的,固定式开关柜较 为简 单 经 济 ,如XGN2-10、GG-1A 等。 2.按安装地点 分为户 内和户 外 (1)用于户 内(用N 表示);表示只 能在户 内安装使 用, 如:KYN28A-12 等开关柜; (2)用于户 外(用W 表示);表示可以在户 外安装使 用, 如: XLW 等开关柜。 3.按柜体结构 可分为金属封闭铠 装式开关柜、金属封闭间隔式开关柜﹑ 金属封闭箱 式开关柜和敞开式开关柜四 大类 (1)金属封闭铠 装式开关柜(用字 母K 来 表示)主要组成部 件(例 如:断路器、互感 器、母线等)分别 装在接地的用金属隔板 隔开的隔室 中的金属封闭开关设备。如KYN28A-12 型高压开关柜。 (2)金属封闭间隔式开关柜(用字 母J 来 表示)与铠 装式金属封闭开关设备相 似 ,其 主要电器元件也 分别 装于单 独 的隔室 内,但 具 有一个 或多 个 符 合一定防护等级 的非 金属隔板 。如JYN2-12 型高压开关柜。 (3)金属封闭箱 式开关柜(用字 母X 来 表示)开关柜外壳为金属封闭式的开关设备。如XGN2-12 型高压开关柜。 (4)...
