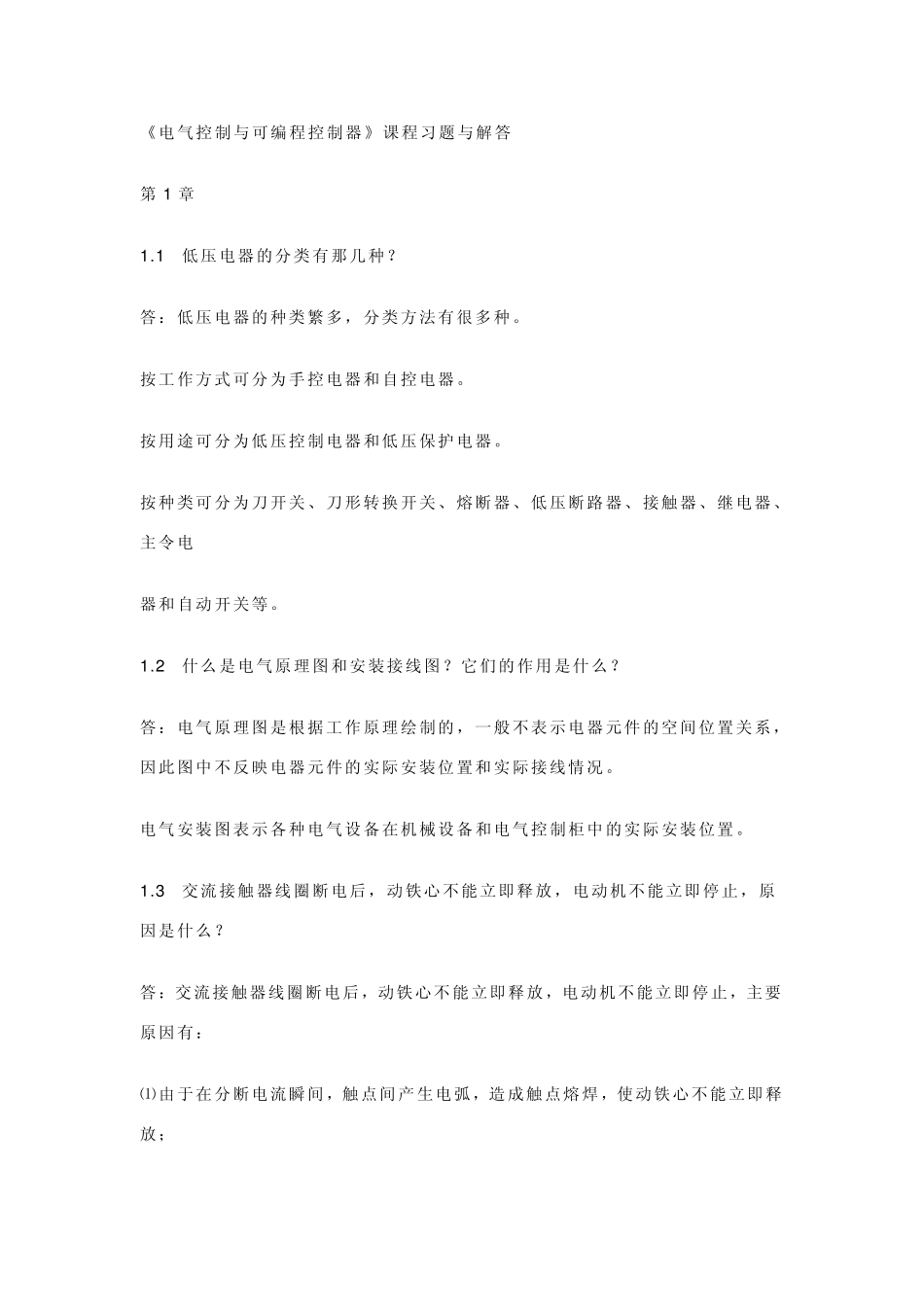

《电气控制与可编程控制器》课程习题与解答 第1 章 1 .1 低压电器的分类有那几种？ 答：低压电器的种类繁多，分类方法有很多种。 按工作方式可分为手控电器和自控电器。 按用途可分为低压控制电器和低压保护电器。 按种类可分为刀开关、刀形转换开关、熔断器、低压断路器、接触器、继电器、主令电 器和自动开关等。 1 .2 什么是电气原理图和安装接线图？它们的作用是什么？ 答：电气原理图是根据工作原理绘制的，一般不表示电器元件的空间位置关系，因此图中不反映电器元件的实际安装位置和实际接线情况。 电气安装图表示各种电气设备在机械设备和电气控制柜中的实际安装位置。 1 .3 交流接触器线圈断电后，动铁心不能立即释放，电动机不能立即停止，原因是什么？ 答：交流接触器线圈断电后，动铁心不能立即释放，电动机不能立即停止，主要原因有： ⑴由于在分断电流瞬间，触点间产生电弧，造成触点熔焊，使动铁心不能立即释放； ⑵返回弹簧失去弹性。 1 .4 常用的低压电器有哪些？它们在电路中起何种保护作用？ 答：起保护作用的低压电器有： 熔断器：电路中起短路保护。 热继电器：起过载保护。 自动开关、接触器、继电器均有失压和欠压保护。 1 .5 在电动机主电路中装有熔断器，为什么还要装热继电器？ 答：熔断器在电路中起短路保护。热继电器在电动机主电路中起过载保护和断相保护。 1 .6 为什么电动机应具有零电压、欠电压保护？ 答：电动机的零电压保护是指当电网突然断电有突然来电，电动机不能自行启动。当供给电动机工作的电源下降（欠电压）时，电动机的负载不变的情况下，会使电动机绕组的电流增加，严重的会烧毁电动机。 1 .7 什么叫自锁、互锁？如何实现？ 答：依靠接触器自身辅助常开触点使其线圈保持通电的作用称为 “自锁”。实现自锁的方法是将接触器自身辅助常开触点与启动按钮并联。 所谓“互锁 ”是指当一个接触器工作时，另一个接触器不能工作。在控制线路中可以利用两个接触器的常闭触点实现相互控制。 1 .8 在正、反转控制线路中，为什么要采用双重互锁？ 答：在正、反转控制线路中，电气互锁或按钮互锁控制线路仍然存在发生短路事故的危险。如果控制电动机正转接触器主触点因弹簧老化或剩磁或其他原因延时释放，或被卡住而不能释放，这时如按下反转启动按钮，反转接触器主触点闭合，造成主电路短路。因此，实际上常采用双重互锁正、反转控制线路， 1.9 三相笼型异步电...
