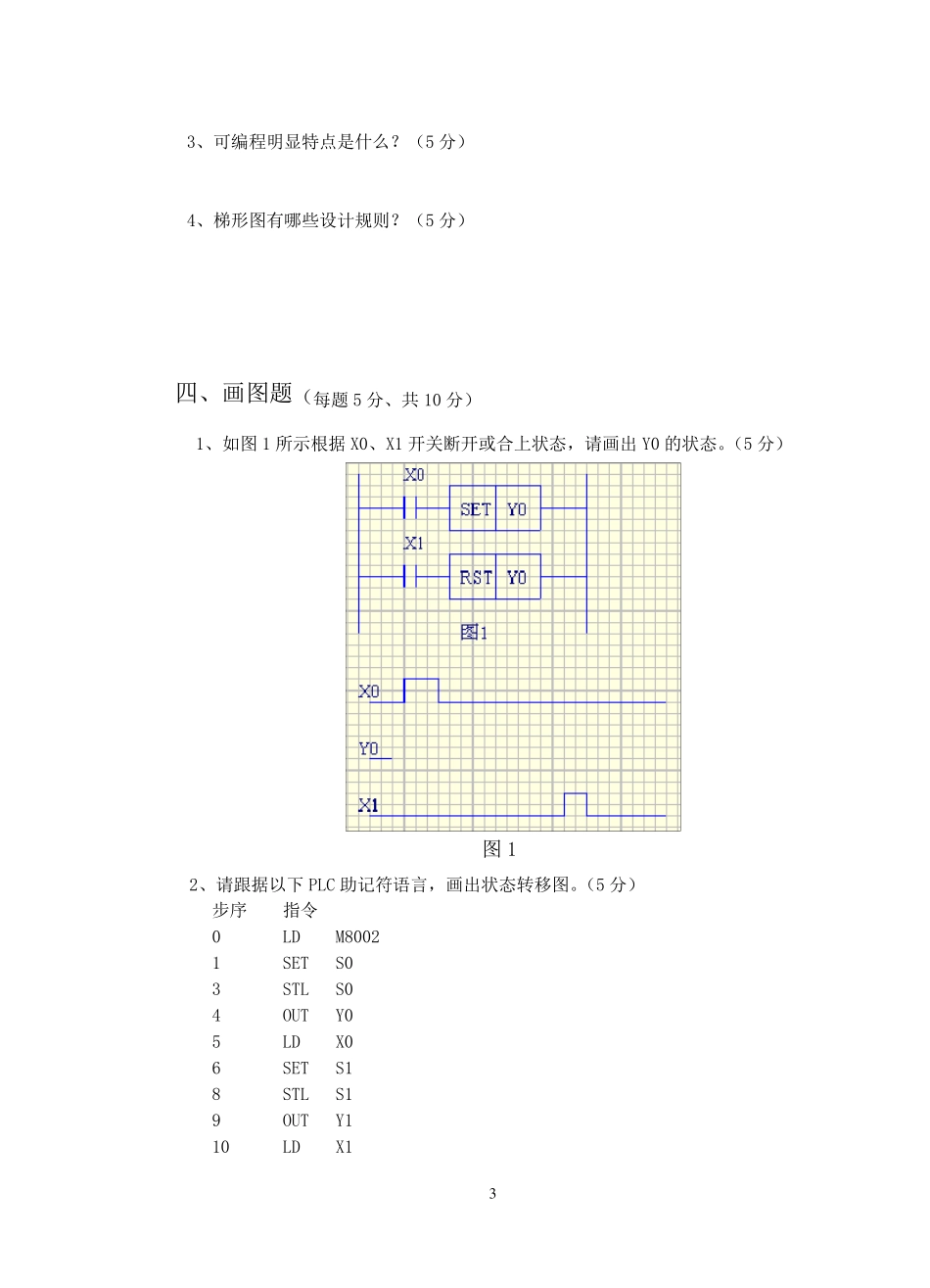

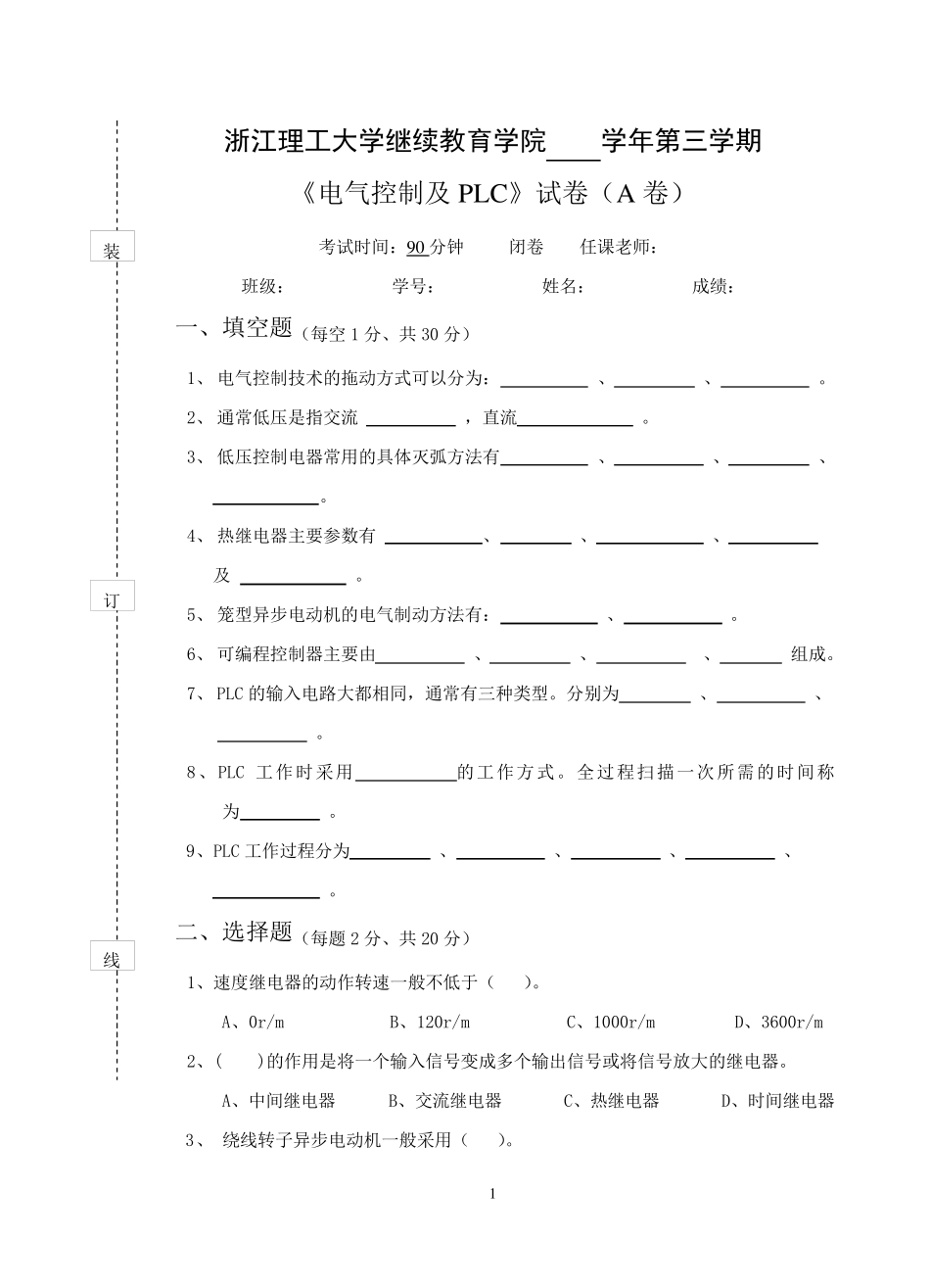

1 浙江理工大学继续教育学院 学年第三学期 《电气控制及PLC》试卷（A 卷） 考试时间：90 分钟 闭卷 任课老师： 班级： 学号： 姓名： 成绩： 一、填空题（每空 1 分、共 30 分） 1、 电气控制技术的拖动方式可以分为： 、 、 。 2、 通常低压是指交流 ，直流 。 3、 低压控制电器常用的具体灭弧方法有 、 、 、 。 4、 热继电器主要参数有 、 、 、 及 。 5、 笼型异步电动机的电气制动方法有： 、 。 6、 可编程控制器主要由 、 、 、 组成。 7、 PLC 的输入电路大都相同，通常有三种类型。分别为 、 、 。 8、PLC 工作时采用 的工作方式。全过程扫描一次所需的时间称为 。 9、PLC 工作过程分为 、 、 、 、 。 二、选择题（每题 2 分、共 20 分） 1、速度继电器的动作转速一般不低于（ ）。 A、0r/m B、120r/m C、1000r/m D、3600r/m 2、( )的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。 A、中间继电器 B、交流继电器 C、热继电器 D、时间继电器 3、 绕线转子异步电动机一般采用（ ）。 装 订 线 2 A、电阻分级起动 B、星形-三角形减压起动 C、串电阻减压起动 D、自耦变压器减压起动。 4、PLC 的输出有三种形式：继电器输出，晶体管输出，晶闸管输出。请问只能带直流负载是哪种输出形式。（ ） A、继电器输出 B、晶体管输出 C、晶闸管输出 D、其它 5、在电气控制回路中，启动按键在多地控制中是（ ）联结。 A、串联 B、并联 C、既可串联又可并联 D、其它 6、在电气控制回路中，停止按键在多地控制中是（ ）联结。 A、串联 B、并联 C、既可串联又可并联 D、其它 7、熔断器具有（ ）保护。 A、短路 B、过载 C、欠压 D、过电流 8、热继电器具有（ ）保护。 A、短路 B、过载 C、欠压 D、过电流 9、交流继电器具有（ ）保护。 A、短路 B、过载 C、失压 D、过电流 10、低压断路器具有（ ）保护。 A、短路 B、过载 C、欠压 D、过电流 三、问答题（每题 5 分、共 20 分） 1、 熄灭电弧的主要措施有哪些？（5 分） 2、熔断器的选择的原则是什么？（5 分） 3 3、可编程明显特点是什么？（5 分） 4、梯形图有哪些设计规则？（5 分） 四、画图题（每题 5 分、共 10 分） 1、如图 1 所示根据 X0、X1 开关断开或合上状态，请画出 Y0 的状态。（5 分） 图 1 2、请...
