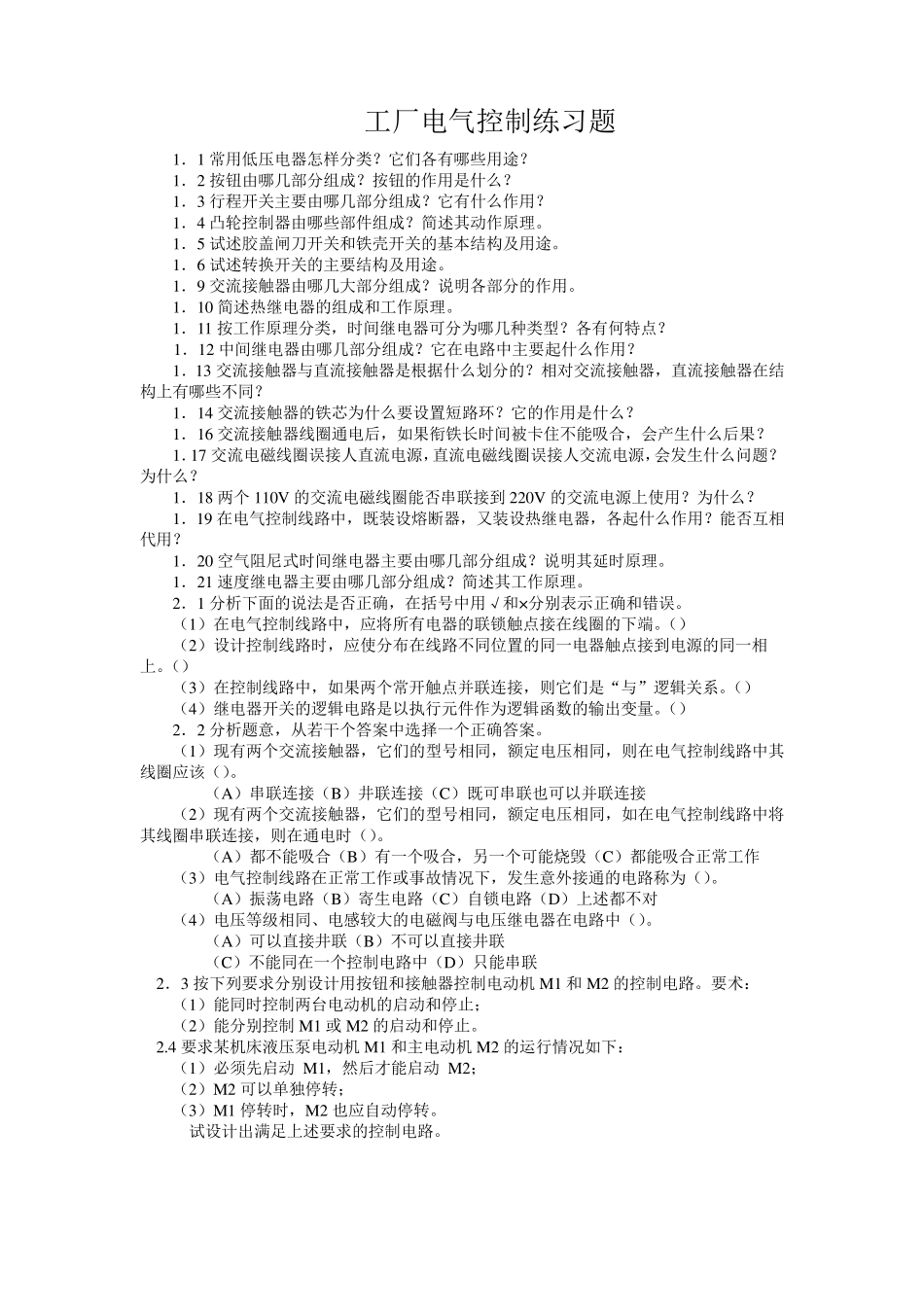

工厂电气控制练习题 1．1 常用低压电器怎样分类？它们各有哪些用途？ 1．2 按钮由哪几部分组成？按钮的作用是什么？ 1．3 行程开关主要由哪几部分组成？它有什么作用？ 1．4 凸轮控制器由哪些部件组成？简述其动作原理。 1．5 试述胶盖闸刀开关和铁壳开关的基本结构及用途。 1．6 试述转换开关的主要结构及用途。 1．9 交流接触器由哪几大部分组成？说明各部分的作用。 1．10 简述热继电器的组成和工作原理。 1．11 按工作原理分类，时间继电器可分为哪几种类型？各有何特点？ 1．12 中间继电器由哪几部分组成？它在电路中主要起什么作用？ 1．13 交流接触器与直流接触器是根据什么划分的？相对交流接触器，直流接触器在结构上有哪些不同？ 1．14 交流接触器的铁芯为什么要设置短路环？它的作用是什么？ 1．16 交流接触器线圈通电后，如果衔铁长时间被卡住不能吸合，会产生什么后果？ 1．17 交流电磁线圈误接人直流电源，直流电磁线圈误接人交流电源，会发生什么问题？为什么？ 1．18 两个110V 的交流电磁线圈能否串联接到220V 的交流电源上使用？为什么？ 1．19 在电气控制线路中，既装设熔断器，又装设热继电器，各起什么作用？能否互相代用？ 1．20 空气阻尼式时间继电器主要由哪几部分组成？说明其延时原理。 1．21 速度继电器主要由哪几部分组成？简述其工作原理。 2．1 分析下面的说法是否正确，在括号中用√和×分别表示正确和错误。 （1）在电气控制线路中，应将所有电器的联锁触点接在线圈的下端。（） （2）设计控制线路时，应使分布在线路不同位置的同一电器触点接到电源的同一相 上。（） （3）在控制线路中，如果两个常开触点并联连接，则它们是“与”逻辑关系。（） （4）继电器开关的逻辑电路是以执行元件作为逻辑函数的输出变量。（） 2．2 分析题意，从若干个答案中选择一个正确答案。 （1）现有两个交流接触器，它们的型号相同，额定电压相同，则在电气控制线路中其线圈应该（）。 （A）串联连接（B）井联连接（C）既可串联也可以并联连接 （2）现有两个交流接触器，它们的型号相同，额定电压相同，如在电气控制线路中将其线圈串联连接，则在通电时（）。 （A）都不能吸合（B）有一个吸合，另一个可能烧毁（C）都能吸合正常工作 （3）电气控制线路在正常工作或事故情况下，发生意外接通的电路称为（）。 （A）振荡电路（B）寄生电路（C）自锁电路（D）上述都不对 （4）电...
