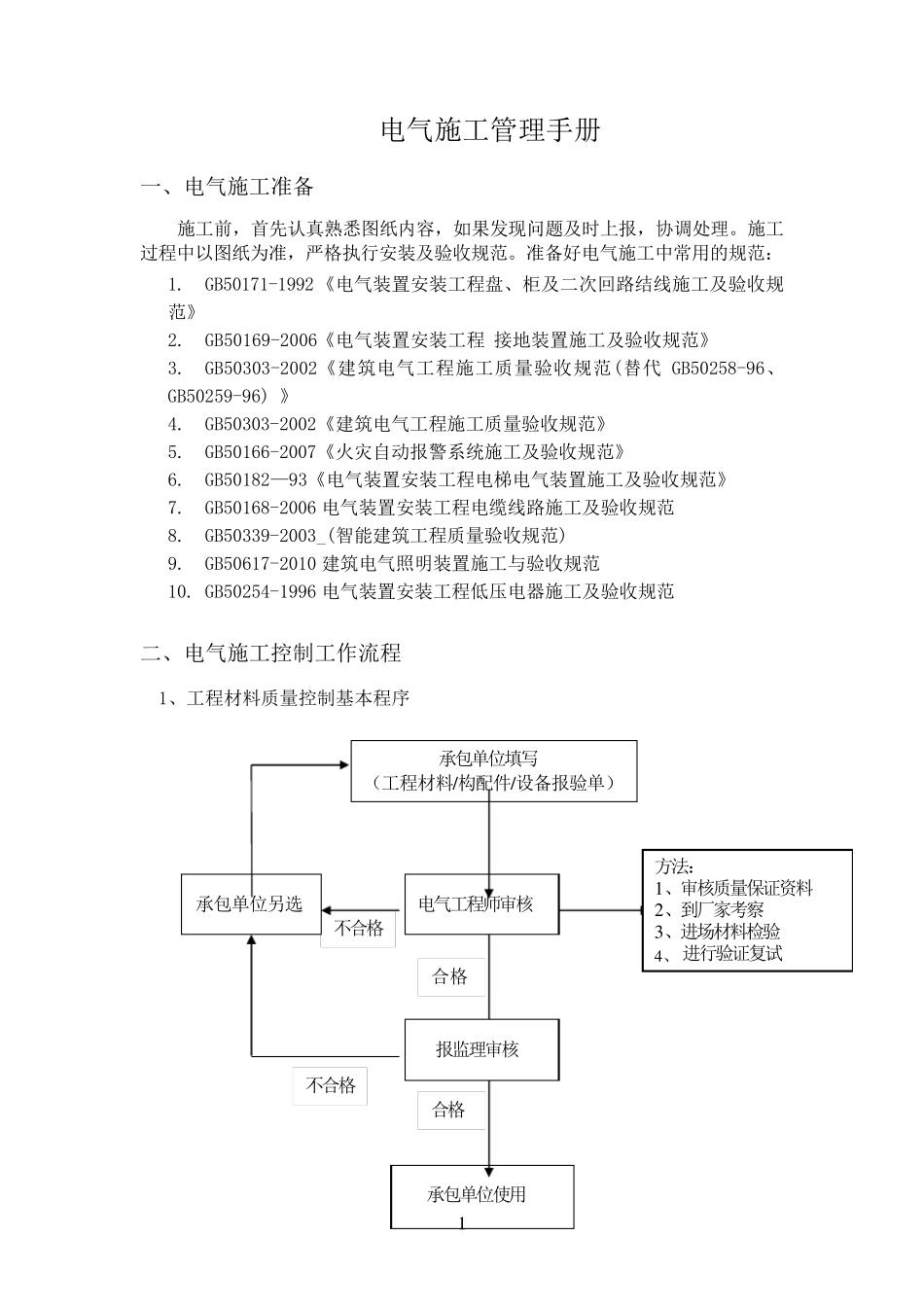

1 电气施工管理手册 一、电气施工准备 施工前，首先认真熟悉图纸内容，如果发现问题及时上报，协调处理。施工过程中以图纸为准，严格执行安装及验收规范。准备好电气施工中常用的规范： 1. GB50171-1992《电气装置安装工程盘、柜及二次回路结线施工及验收规范》 2. GB50169-2006《电气装置安装工程 接地装置施工及验收规范》 3. GB50303-2002《建筑电气工程施工质量验收规范(替代GB50258-96、 GB50259-96) 》 4. GB50303-2002《建筑电气工程施工质量验收规范》 5. GB50166-2007《火灾自动报警系统施工及验收规范》 6. GB50182—93《电气装置安装工程电梯电气装置施工及验收规范》 7. GB50168-2006 电气装置安装工程电缆线路施工及验收规范 8. GB50339-2003_(智能建筑工程质量验收规范) 9. GB50617-2010 建筑电气照明装置施工与验收规范 10. GB50254-1996 电气装置安装工程低压电器施工及验收规范 二、电气施工控制工作流程 1、工程材料质量控制基本程序 合格 不合格 承包单位填写 （工程材料/构配件/设备报验单） 承包单位另选 电气工程师审核 方法： 1 、审核质量保证资料 2 、到厂家考察 3 、进场材料检验 4 、 进行验证复试 承包单位使用 报监理审核 不合格 合格 2 2、安装工程隐检、预检及分部分项工程验收程序 填报验申请表及隐验记录、 检验批报项目部 施 工 单 位 1、审核各项质量保证资料是否齐全 2、检查隐、预验及分部分项工程是否完成 3、检查检验批、分部、分项工程质量是否合格 总包单位电气工程师 验收合格 验收不合格 报监理 返回施工单位处理 各项设备材料质 量保证资料齐全 施工单位 隐、预检工程分部分项工程分别验收签认完成 施工单位 分部分项工程自检合格、隐蔽工程完成 施工单位 3 3、安装材料验收程序 否 是 是 合格 通知监理、总包、甲方并提交 质保单、合格证 四方一起按标准要求抽样检查 实测数据、检查结果记录备案 合格 同 意 使 用 退 货 施工单位自检 4 4、半成品材料验收程序 否 是 否 通知总包及监理、送半成品质量验收施工单位自检 合格 合格 按规范要求、现场抽样检查 填写检查意见 同意进入下道工序 返 工 是 5 5、一般试验检查程序 是 三、电气施工管理工作的控制要点及目标值 3．1质量控制目标值 工程必须达GB50303-2002 《建筑电气工程施工质量验收规范》及GB50300-2001《建筑工程施工...
