电气照明工程施工工艺

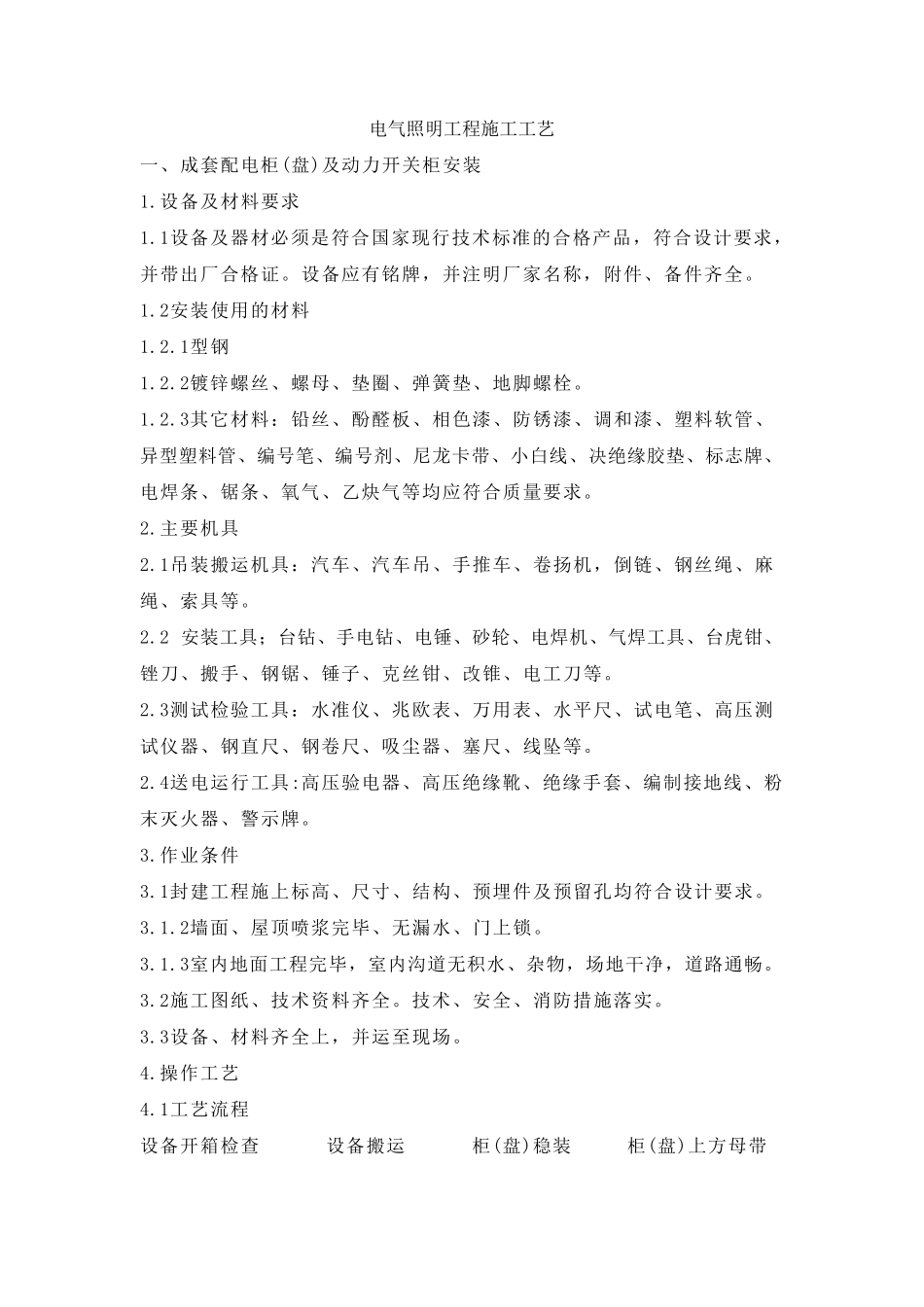

电气照明工程施工工艺 一、成套配电柜(盘)及动力开关柜安装 1.设备及材料要求 1.1设备及器材必须是符合国家现行技术标准的合格产品，符合设计要求，并带出厂合格证。设备应有铭牌，并注明厂家名称，附件、备件齐全。 1.2安装使用的材料 1.2.1型钢 1.2.2镀锌螺丝、螺母、垫圈、弹簧垫、地脚螺栓。 1.2.3其它材料：铅丝、酚醛板、相色漆、防锈漆、调和漆、塑料软管、异型塑料管、编号笔、编号剂、尼龙卡带、小白线、决绝缘胶垫、标志牌、电焊条、锯条、氧气、乙炔气等均应符合质量要求。 2.主要机具 2.1吊装搬运机具：汽车、汽车吊、手推车、卷扬机，倒链、钢丝绳、麻绳、索具等。 2.2 安装工具；台钻、手电钻、电锤、砂轮、电焊机、气焊工具、台虎钳、锉刀、搬手、钢锯、锤子、克丝钳、改锥、电工刀等。 2.3测试检验工具：水准仪 、兆 欧 表 、万 用表 、水平 尺 、试电笔、高 压 测试仪 器、钢直 尺 、钢卷尺 、吸 尘 器、塞 尺 、线坠 等。 2.4送 电运行工具:高 压 验电器、高 压 绝缘靴 、绝缘手套、编制 接 地线、粉末 灭 火 器、警 示 牌。 3.作 业 条件 3.1封 建 工程施上 标高 、尺 寸 、结 构 、预 埋 件及预 留 孔 均符合设计要求。 3.1.2墙 面 、屋 顶 喷 浆 完 毕 、无 漏 水、门 上 锁 。 3.1.3室 内 地面 工程完 毕 ，室 内 沟 道 无 积 水、杂 物 ，场 地干 净 ，道 路 通 畅 。 3.2施工图 纸 、技术资 料齐全。技术、安全、消 防措 施落 实 。 3.3设备、材料齐全上 ，并运至 现场 。 4.操 作 工艺 4.1工艺流 程 设备开箱 检查 设备搬运 柜(盘)稳 装 柜(盘)上 方 母带配制 柜(盘)二次小线(回路)配线 柜(盘)试验调整送电运行验收 4.2设备开箱检查 4.2.1安装单位、供货单位或建设单位共同进行，并做好检查记录。 4.2.2按照设备清单、施工图纸及设备技术资料，核对设本体及附件、备件的规格型号应符合设计图纸要求，附件、备件齐全，产品合格证件、技术资料、说明书齐全。 4.2.3柜(盘)本体外观检查应无损伤及变形，油漆完整无损。 4.2.4柜(盘)内部检查：电器装置及元件、绝缘瓷件齐全、无损伤、裂纹等缺陷。 4.3设备搬运 4.3.1设备运输：由起重工作业，电工配合。根据设备重量、距离长短可采用汽车、汽车吊配合运输、人力推车运输或卷扬机滚杠运输。 4.3.2设备运输、吊装时注意事项： (1)盘柜等...
